DESCRIPCION
El conjunto del medidor combinado recibe senales a traves de este circuito para ajustar la iluminacion del conjunto del medidor combinado. El conjunto del medidor combinado ajusta el nivel de iluminacion segun el accionamiento del usuario del interruptor del reostato de control de las luces en el interruptor del cuentakilometros parcial.

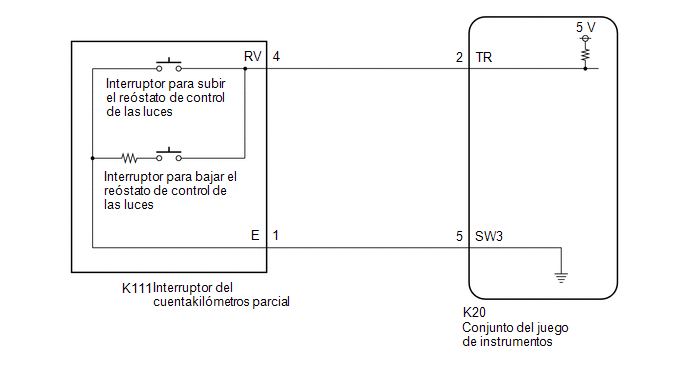

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Cuando sustituya el conjunto del Juego de instrumentos, siempre sustituyalo por uno nuevo. Si se utiliza un conjunto del medidor combinado que ha sido utilizado en otro vehiculo, la informacion almacenada no coincidira con la informacion del vehiculo y se puede almacenar un DTC.
OBSERVACION:
PROCEDIMIENTO
|
1. | LEA EL VALOR INDICADO EN EL TECHSTREAM (INTERRUPTOR DE CONTROL DE LAS LUCES (ARRIBA), INTERRUPTOR DE CONTROL DE LAS LUCES (ABAJO)) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Data List.
(e) Consulte la lista de datos de acuerdo con la pantalla del Techstream.
Body Electrical > Combination Meter > Data List|
Pantalla del tester | Elemento de medicion | Rango | Condicion normal |
Nota de diagnostico |
|---|---|---|---|---|
|
Light Control Switch (UP) |
Interruptor de subida del reostato de control de las luces (interruptor TRIP) | OFF u ON | OFF: interruptor sin pulsar ON: interruptor pulsado |
- |
| Light Control Switch (DOWN) |
Interruptor de bajada del reostato de control de las luces (interruptor TRIP) | OFF u ON | OFF: interruptor sin pulsar ON: interruptor pulsado |
- |
|
Pantalla del tester |
|---|
|
Light Control Switch (UP) |
|
Light Control Switch (DOWN) |
OK:
La condicion de aumento o reduccion del interruptor del reostato de control de luces visualizada en el Techstream cambia con el accionamiento real del interruptor.
| OK | .gif) |
SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
|
|
2. | INSPECCIONE EL INTERRUPTOR TRIP |
(a) Extraiga el interruptor TRIP.
Haga clic aqui
.gif)
(b) Inspeccione el interruptor TRIP.
Haga clic aqui
| NG | | SUSTITUYA EL INTERRUPTOR TRIP |
|
|
3. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (INTERRUPTOR DE CUENTAKILOMETROS PARCIAL - CONJUNTO DEL MEDIDOR COMBINADO) |
(a) Desenchufe el conector K20 del conjunto del medidor combinado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
K111-4 (RV) - K20-2 (TR) |
Siempre | Por debajo de 1 ? |
|
K111-1 (E) - K20-5 (SW3) |
Siempre | Por debajo de 1 ? |
|
K111-4 (RV) o K20-2 (TR) - Masa de la carroceria |
Siempre | 10 k? o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
