Componentes
COMPONENTES

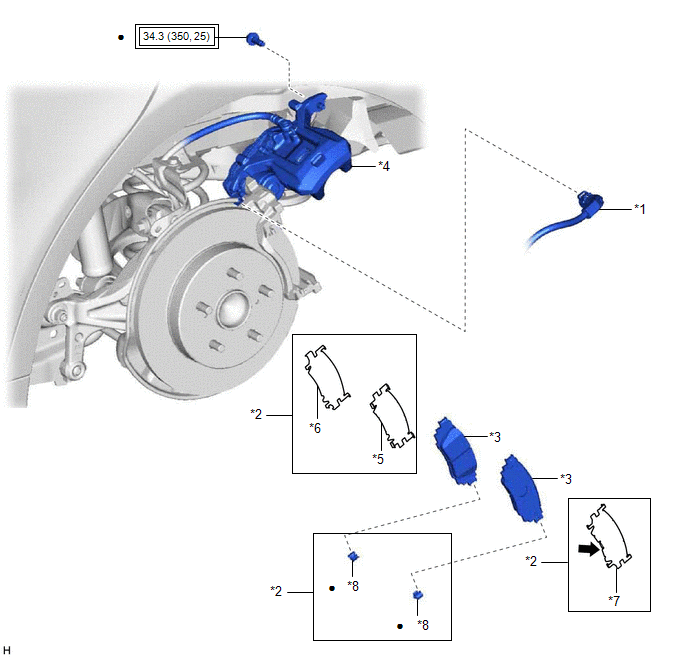

ILUSTRACIÓN
*1 | CONJUNTO DE CABLES DEL FRENO DE ESTACIONAMIENTO NO. 2 |
*2 | KIT DEL CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO |
*3 | PASTILLA DEL FRENO DE DISCO TRASERO |
*4 | CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO |
*5 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO NO. 1 |
*6 | CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO NO. 2 |
*7 | CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO |
*8 | PLACA INDICADORA DE DESGASTE DE LAS PASTILLAS DE LOS DISCOS DE FRENO TRASEROS |
![]() |
Par de apriete para "Zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
![]() |
Grasa para frenos de disco |
- | - |
