Toyota Camry Manual de reparaciones XV70 (2017-2023): Pila Del Transmisor (sin Sistema De Llave Inteligente)

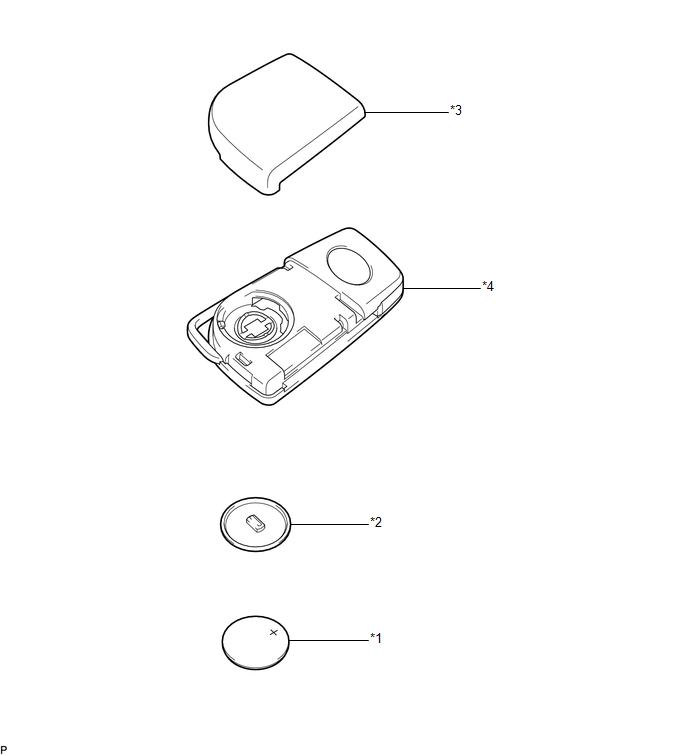

Componentes

COMPONENTES

ILUSTRACIÓN

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA LA BATERÍA DEL TRANSMISOR

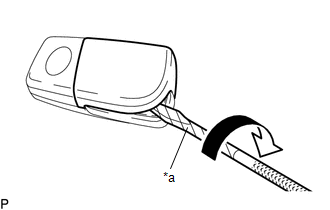

(a) Inserte un destornillador en el hueco y gírelo hasta retirar la cubierta del alojamiento del transmisor. OBSERVACIÓN: Envuelva con cinta la punta del destornillador antes de utilizarlo.

*a Cinta protectora

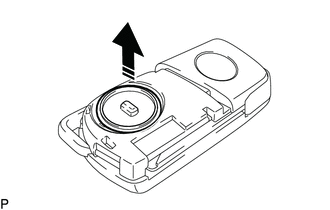

(b) Extraiga la tapa del alojamiento de la pila del transmisor tal y como se muestra en la ilustración.

Extraer en esta dirección

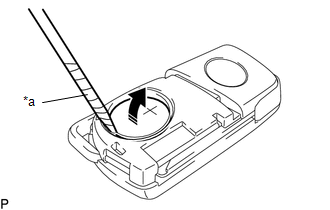

(c) Inserte un destornillador de precisión dentro del hueco y extraiga cuidadosamente la batería del transmisor (batería de litio: CR2032) de la manera indicada en la ilustración.

AVISO:

• No presione los terminales con los dedos.
• No ejerza demasiada fuerza para sacar la batería del transmisor, ya que los terminales podrían resultar dañados.
• No toque la batería del transmisor con las manos mojadas. La humedad puede hacer que se oxide.
• No toque ni mueva los componentes del interior del alojamiento del transmisor. Podría afectar el funcionamiento.
• Al sustituir la batería del transmisor, antes de comenzar con la operación, elimine la electricidad estática que se ha formado en la carrocería tocando, por ejemplo, el vehículo para evitar que el subconjunto del transmisor de la llave eléctrica resulte dañado.

OBSERVACIÓN:

Envuelva con cinta la punta del destornillador antes de utilizarlo.

*a	Cinta protectora
	Extraer en esta dirección

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE LA BATERÍA DEL TRANSMISOR

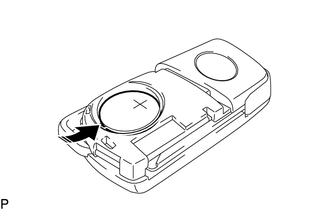

(a) Coloque una batería del transmisor (batería de litio: CR2032) con el polo positivo (+) hacia arriba, como se muestra en la ilustración.

AVISO:

• No tuerza el electrodo de la batería del transmisor al colocarla.
• Mantenga el interior de la cubierta del alojamiento del transmisor sin polvo ni aceite.
• Al sustituir la batería del transmisor, antes de comenzar con la operación, elimine la electricidad estática que se ha formado en la carrocería tocando, por ejemplo, el vehículo para evitar que el subconjunto del transmisor de la llave eléctrica resulte dañado.

Instalar en esta dirección

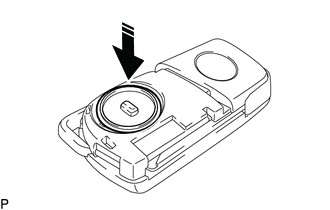

(b) Instale la tapa del alojamiento de la pila del transmisor tal y como se muestra en la ilustración.

Instalar en esta dirección

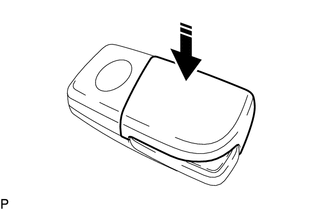

(c) Coloque la cubierta del alojamiento del transmisor presionándola como se indica en la ilustración.

Instalar en esta dirección
