Componentes
COMPONENTES

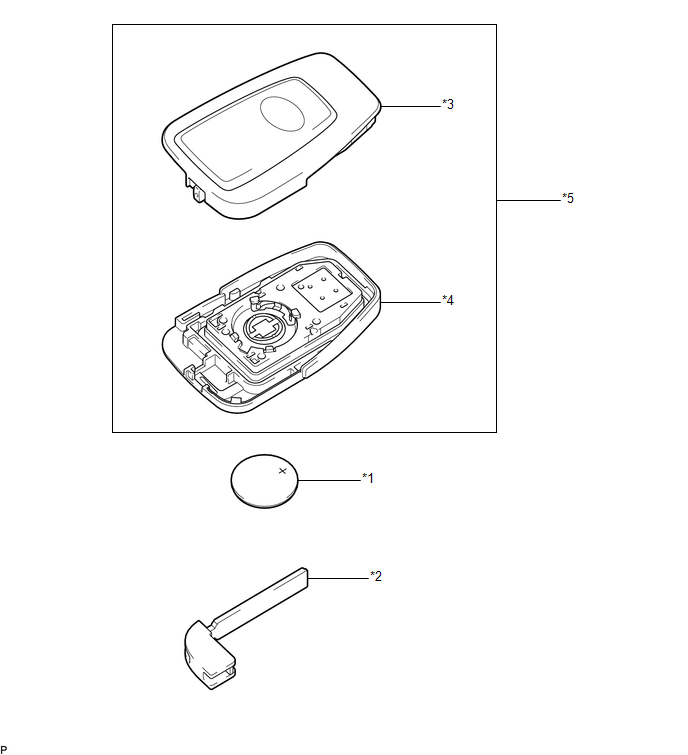

ILUSTRACIÓN
*1 | BATERÍA DEL TRANSMISOR |
*2 | LLAVE MECÁNICA |
*3 | CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR |
*4 | CAJA DEL ALOJAMIENTO DEL TRANSMISOR |
*5 | CONJUNTO DEL ALOJAMIENTO DEL TRANSMISOR DE CONTROL DE LAS PUERTAS DE LA LLAVE INTELIGENTE |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA LA BATERÍA DEL TRANSMISOR
AVISO:
Tome las máximas precauciones cuando manipule estos componentes electrónicos de precisión.

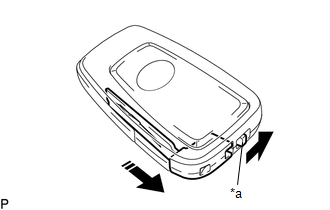

(a) Deslice la perilla de liberación del gancho y retire la llave mecánica como se muestra en la ilustración.
*a | Perilla de liberación del gancho |
Deslizar | |
Extraiga en esta dirección |

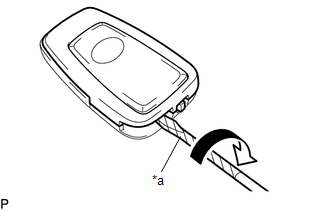

(b) Inserte un destornillador en el hueco y gírelo hasta retirar la cubierta del alojamiento del transmisor. OBSERVACIÓN: Envuelva con cinta la punta del destornillador antes de utilizarlo. |
|

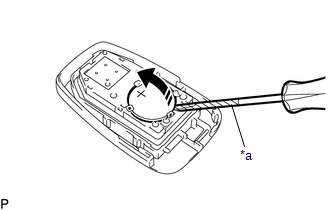

(c) Inserte un destornillador de precisión dentro del hueco y extraiga cuidadosamente la batería del transmisor (batería de litio: CR2032) de la manera indicada en la ilustración.
AVISO:
OBSERVACIÓN:
Envuelva con cinta la punta del destornillador antes de utilizarlo.
*a | Cinta protectora |
Extraer en esta dirección |
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. COLOQUE LA BATERÍA DEL TRANSMISOR

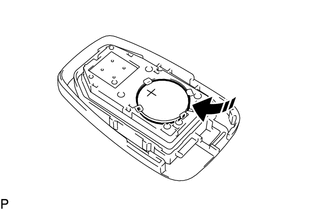

(a) Coloque una batería del transmisor (batería de litio: CR2032) con el polo positivo (+) hacia arriba, como se muestra en la ilustración.
AVISO:
Coloque en esta dirección |

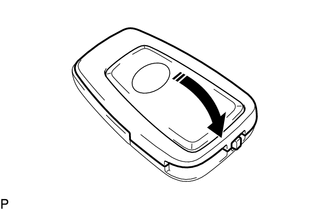

(b) Coloque la cubierta del alojamiento del transmisor presionándola como se indica en la ilustración.
Coloque en esta dirección |

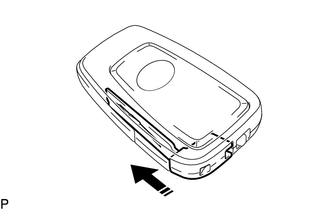

(c) Inserte la llave mecánica en el transmisor como se muestra en la ilustración.
Coloque en esta dirección |
(d) Pulse uno de los interruptores del transmisor y confirme que se enciende el LED.
OK:
El LED del transmisor se ilumina cuando se pulsa un interruptor.
