PUNTOS DE ELEVACIÓN Y DE SUJECIÓN DEL VEHÍCULO
AVISO ACERCA DEL ESTADO DEL VEHÍCULO AL ELEVARLO
(a) El vehículo debe estar descargado antes de elevarlo con un gato o un elevador. Nunca levante ni eleve con un gato un vehículo cargado.
(b) Al extraer piezas pesadas, como el motor o la transmisión, la posición del centro de gravedad del vehículo cambia. Para estabilizarlo, coloque un contrapeso en un lugar tal que evite que ruede o se desplace accidentalmente el vehículo, o utilice un gato para transmisiones para sujetar en la posición apropiada en el extremo opuesto del vehículo.
AVISO ACERCA DEL USO DEL ELEVADOR DE 4 PILARES
(a) Siga los procedimientos de seguridad descritos en el manual de instrucciones del elevador.
(b) No dañe los neumáticos o las ruedas mientras entra al elevador.
(c) Utilice calzos de ruedas para asegurar el vehículo.
AVISO ACERCA DE LA UTILIZACIÓN DEL GATO Y LOS SOPORTES DE SEGURIDAD
(a) Trabaje sobre una superficie llana. Utilice siempre calzos en las ruedas.

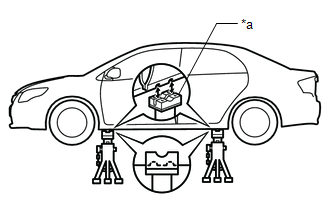

(b) Utilice soportes de seguridad con protecciones de goma, como puede verse en la ilustración.
|
*a | Protección de goma |
(c) Aplique el gato y los soportes de seguridad exactamente en las posiciones especificadas del vehículo.
(d) Nunca deje ni trabaje con el vehículo sostenido solo por un gato. Asegúrese de apoyar el vehículo sobre soportes de seguridad.
(e) Al elevar vehículos con un gato, suelte primero el freno de estacionamiento y mueva la palanca de cambios a la posición N.
(f) Cuando eleve el vehículo completo con un gato:
(1) Si eleva primero las ruedas delanteras, asegúrese de que haya calzos detrás de las ruedas traseras.
(2) Si eleva primero las ruedas traseras, asegúrese de que haya calzos delante de las ruedas delanteras.
(g) Cuando eleve solo las ruedas delanteras o traseras del vehículo:
(1) Antes de elevar las ruedas delanteras, coloque calzos a ambos lados de las ruedas traseras.
(2) Antes de elevar las ruedas traseras, coloque calzos a ambos lados de las ruedas delanteras.
(h) Cuando baje un vehículo que solo tiene elevadas las ruedas delanteras o traseras.
|
*A | para 2WD |
*B | Para AWD |
|
*a | POSICIÓN DEL GATO |
*b | POSICIÓN DEL SOPORTE - Soporte de seguridad - Elevación mediante brazo oscilante - Elevación mediante plataforma |
|
*c | POSICIÓN DEL SOPORTE - Elevación mediante plataforma (parte trasera) |
*d | CENTRO DE GRAVEDAD DEL VEHÍCULO (sin carga) |
(1) Antes de bajar las ruedas delanteras, coloque calzos delante de las ruedas traseras.
(2) Antes de bajar las ruedas traseras, asegúrese de que estén colocados los calzos detrás de las ruedas delanteras.
AVISO ACERCA DE LA UTILIZACIÓN DEL ELEVADOR DE BRAZO OSCILANTE
(a) Siga los procedimientos de seguridad descritos en el manual de instrucciones del elevador.

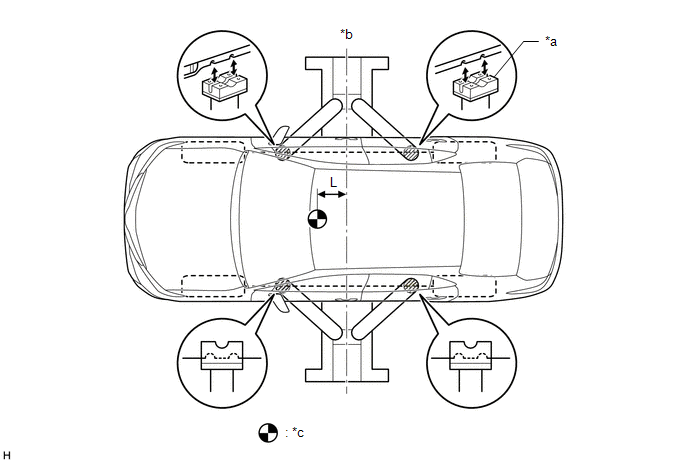

(b) Utilice brazos oscilantes equipados con protecciones de goma, como se muestra en la ilustración.
(c) Coloque el vehículo de modo que su centro de gravedad esté centrado sobre el elevador (la longitud "L" de la ilustración debe ser lo más corta posible).
(d) Asegúrese de que los elementos amortiguadores de goma o los brazos oscilantes no entren en contacto con el revestimiento de la carrocería o las molduras inferiores.
(e) Asegúrese de bloquear los brazos oscilantes antes de elevar el vehículo (si está equipado con bloqueos de brazo).
(f) Use el elevador para elevar el vehículo hasta que las ruedas estén despegadas del suelo; a continuación, detenga el elevador y sacuda las partes delantera y trasera del vehículo para asegurarse de que esté estabilizado.
|
*a | Protección de goma |
*b | Centro de elevación |
|
*c | CENTRO DE GRAVEDAD DEL VEHÍCULO (sin carga) |
- | - |
AVISO ACERCA DE LA UTILIZACIÓN DE LA ELEVACIÓN MEDIANTE PLATAFORMA
(a) Siga los procedimientos de seguridad descritos en el manual de instrucciones del elevador.
(b) Utilice los acopladores de elevación de las placas (bloques de elevación de goma) sobre las placas.

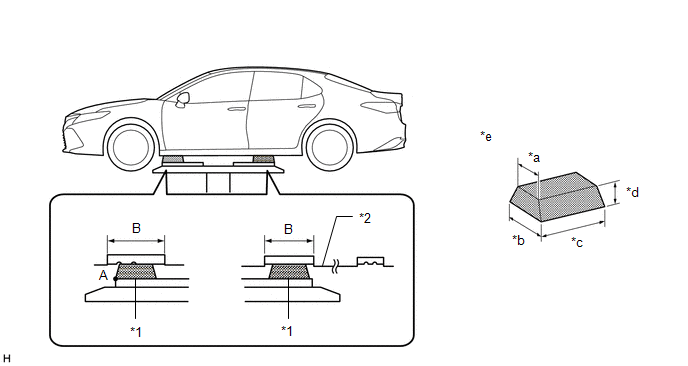

(c) Coloque el vehículo exactamente en la posición especificada descrita en el siguiente cuadro que se muestra en la ilustración.
|
Posición del conjunto izquierdo y derecho |
|
| Posición del conjunto delantero y trasero |
|
(d) Asegúrese de que el elevador de la placa los bloques elevadores de goma no entren en contacto con la chapa de la carrocería o las molduras inferiores.
(e) Utilice el elevador para elevar el vehículo hasta que las ruedas estén despegadas del suelo; a continuación, detenga el elevador y sacuda las partes delantera y trasera del vehículo para asegurarse de que esté estabilizado.
|
*1 | Acoplamiento |
*2 | Moldura del panel oscilante |
|
*a | 85 mm (3.35 pulg.) |
*b | 100 mm (3.94 pulg.) |
|
*c | 200 mm (7.87 pulg.) |
*d | 70 mm (2.76 pulg.) |
|
*e | Dimensiones del acoplador |
- | - |
