Toyota Camry Manual de reparaciones XV70 (2017-2023): Refrigerante De 2gr-fks

Componentes

COMPONENTES

ILUSTRACIÓN

SustituciÓn

SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

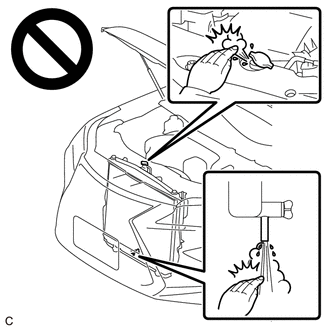

No quite el subconjunto del tapón del radiador, el tapón de la llave de purga del bloque de cilindros ni el tapón de la llave de purga del radiador mientras el conjunto del radiador y el motor están todavía calientes. Podría salir refrigerante de motor caliente y vapor a alta presión y causar quemaduras graves.

PROCEDIMIENTO

1. DRENE EL REFRIGERANTE DEL MOTOR

ADVERTENCIA:

No retire el subconjunto del tapón del radiador, el tapón de la llave de purga del bloque de cilindros ni el tapón de la llave de purga del radiador mientras el conjunto del radiador y el motor están todavía calientes. Podría salir refrigerante de motor y vapor calientes a alta presión y causar quemaduras graves.

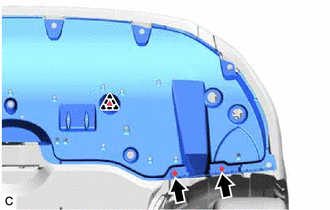

(a) Extraiga los 2 tornillos y el clip.

(b) Empuje la cubierta inferior del motor No. 1.

AVISO:

Tenga cuidado de no dañar la cubierta inferior del motor no. 1.

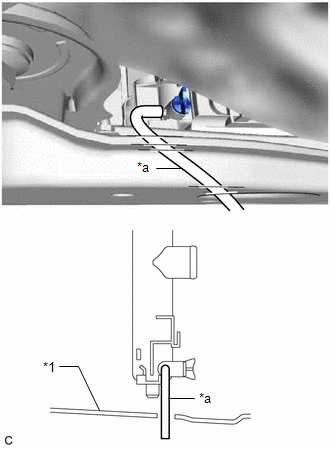

(c) Conecte una manguera con un diámetro interior de 8.3 mm (0.327 pulg.) a la llave de purga del radiador como se muestra en la ilustración.

*1 Cubierta inferior del motor No. 1 *a Manguera

(d) Afloje el tapón de purga del radiador.

(e) Afloje el tapón de la llave de purga del bloque de cilindros.

(f) Extraiga el subconjunto del tapón del radiador. Después, drene el refrigerante de motor.

OBSERVACIÓN:

Vierta el refrigerante del motor en un recipiente y deséchelo de acuerdo con la normativa de su localidad.

(g) Apriete con la mano el tapón de la llave de purga del radiador.

(h) Apriete el tapón de la llave de purga del bloque de cilindros.

Torque:

12.7 N·m {130 kgf·cm, 9 ft·lbf}

(i) Desconecte la manguera de la llave de purga del radiador.

(j) Coloque los 2 tornillos y el clip.

2. AÑADA REFRIGERANTE DE MOTOR

(a) Agregue refrigerante de motor al orificio de llenado de agua.

Capacidad especificada:

8.6 litros (9.1 US qts, 7.6 Imp. qts)

AVISO:

No sustituya el refrigerante de motor por agua.

OBSERVACIÓN:

Los vehículos TOYOTA vienen equipados de fábrica con TOYOTA SLLC. Para evitar daños en el sistema de refrigeración del motor y otros problemas técnicos, utilice únicamente refrigerante TOYOTA SLLC o uno de calidad similar a base de etilenglicol de alta calidad, que no contenga silicato, amina, nitrito ni borato, y esté fabricado con tecnología híbrida de ácido orgánico de larga duración (una combinación de fosfatos de baja concentración y ácidos orgánicos).

(b) Extraiga el tapón del depósito. [*1]

(c) Vierta lentamente refrigerante del motor en el conjunto del depósito del radiador hasta que llegue a la línea F. [*2] AVISO: No sustituya el refrigerante del motor por agua.

*a Línea F *b Línea L

(d) Apriete varias veces con la mano las mangueras No. 1 y No. 2 del radiador y, a continuación, revise el nivel del refrigerante de motor.

Si el nivel de refrigerante del motor está por debajo de la línea F, añada refrigerante del motor.

(e) Coloque el subconjunto del tapón del radiador.

(f) Coloque el tapón del depósito. [*3]

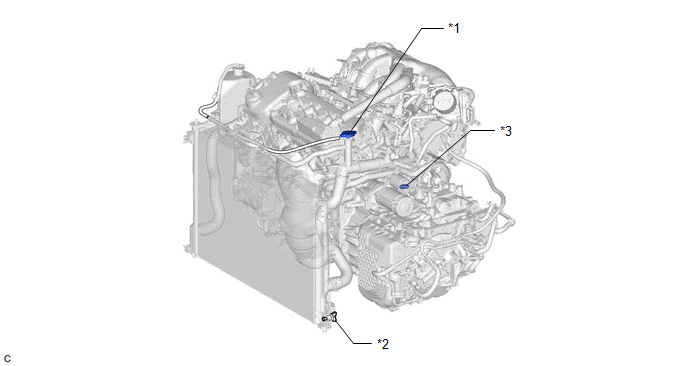

(g) Haga funcionar el motor a 3000 rpm durante 10 segundos y, a continuación, desactive el motor durante 10 segundos. (repita este paso al menos 3 veces). [*4]

(h) Caliente el motor hasta que se abra el subconjunto de la entrada de agua con termostato. Mientras el subconjunto de la entrada de agua con termostato está abierto, deje que circule el refrigerante del motor durante unos minutos. [*5]

ADVERTENCIA:

• Utilice guantes de protección.
• Tenga cuidado, ya que la manguera del radiador no. 2 está caliente.
• No acerque las manos al ventilador.

AVISO:

• Si el indicador de temperatura del refrigerante indica una temperatura excesiva, apague el motor y déjelo enfriar.
• Asegúrese de que el conjunto del depósito auxiliar del radiador tenga refrigerante.
• Si el conjunto del depósito auxiliar del radiador no tiene suficiente refrigerante, el motor podría recalentarse o sufrir daños graves.
• Si el conjunto del depósito del radiador no contiene suficiente refrigerante del motor: 1) detenga el motor, 2) espere hasta que se haya enfriado el refrigerante del motor y 3) añada producto refrigerante hasta que el conjunto del depósito auxiliar del radiador alcance la línea F.

OBSERVACIÓN:

La sincronización de apertura del subconjunto de la entrada de agua con termostato puede confirmarse apretando con la mano la manguera del radiador no. 2 y sintiendo las vibraciones cuando el refrigerante de motor comienza a fluir dentro de la manguera del radiador no. 2.

(i) Espere hasta que se enfríe el refrigerante del motor. [*6]

(j) Compruebe que el nivel de refrigerante del motor esté entre las líneas F y L. [*7]

OBSERVACIÓN:

• Si el nivel de refrigerante del motor está por debajo de la línea L, repita los pasos [*1] a [*7].
• Si el nivel de refrigerante del motor está por encima de la línea F, drene el refrigerante del motor hasta que su nivel se encuentre entre las líneas F y L.

3. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí
