Toyota Camry Manual de reparaciones XV70 (2017-2023): Registro

REGISTRO

PROCEDIMIENTO

1. REGISTRE EL CODIGO DEL TRANSMISOR

OBSERVACION:

• El mecanismo de apertura de la puerta del garaje de este vehiculo registra codigos del transmisor de sistemas tales como sistemas de apertura de puertas de garaje, puertas, entradas, cerraduras de puertas, sistemas de alumbrado de casas, sistemas de seguridad u otros sistemas accionados por codigos transmitido.
• El mecanismo de apertura de la puerta del garaje esta integrado en el conjunto del espejo retrovisor interior. Si sustituye el conjunto del espejo retrovisor interior trasero, debera volver a registrar los codigos del transmisor de todos los sistemas que haya registrado anteriormente en el sistema de apertura del garaje.

(a) Repeticion del registro de codigos en el sistema de apertura de la puerta del garaje (modo de registro).

ADVERTENCIA:

No registre codigos de transmisor de otros sistemas si hay personas u objetos cerca del sistema. Durante el registro de los codigos de transmisor, el sistema podria abrirse, cerrarse, desbloquearse o entrar en funcionamiento, con el peligro consiguiente de causar danos o lesiones personales.

AVISO:

• Antes de registrar el codigo del transmisor, confirme que todos los sistemas electricos (faros, motor del soplador, desempanador trasero, etc.) esten apagados y que no haya ninguna llave en el interior del vehiculo.
• No se puede utilizar el sistema de apertura de la puerta del garaje en los casos siguientes:

  (1) Se fabricaron antes del 1 de abril de 1982.

  (2) No cumplan con las normas del pais (por ejemplo, puertas del garaje sin una funcion de proteccion contra atascos).

OBSERVACION:

• Se puede registrar un maximo de 3 codigos del transmisor con el sistema de apertura de la puerta del garaje. Es posible registrar el codigo de 1 transmisor portatil (transmisor original) para cada uno de los 3 interruptores del sistema de apertura de la puerta del garaje.
• Los codigos del transmisor registrados en el sistema de apertura de la puerta del garaje no se borraran al desconectar la bateria del vehiculo.
• Es posible que no pueda sobrescribir el codigo registrado anteriormente. En este caso, no se borrara el codigo de transmisor registrado previamente.
• Para programar correctamente el sistema de apertura de la puerta del garaje, es posible que sea necesario sustituir la pila del transmisor portatil antes de la programacion.

(1) Paso 1: Seleccione un interruptor del mecanismo de apertura del garaje ("HomeLink") para registrar el codigo del transmisor y controle que el indicador luminoso parpadee ("HomeLink"). OBSERVACION: Ejecute el paso 3 dentro de los 60 segundos posteriores al paso 1 o el indicador luminoso dejara de parpadear y no se podra completar la programacion.

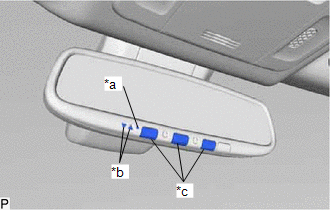

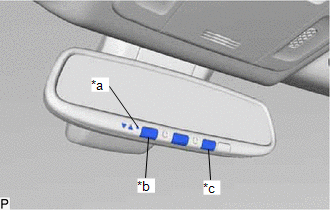

*a Indicador luminoso ("HomeLink") *b Indicadores de apertura de la puerta del garaje *c Interruptores de apertura de la puerta del garaje ("HomeLink")

(2) Paso 2: Apunte el transmisor del control remoto hacia el dispositivo del conjunto del espejo retrovisor, a una distancia de 25 a 75 mm (1.0 a 3.0 in.) de los interruptores ("HomeLink") de apertura del garaje. OBSERVACION: No pierda de vista el indicador luminoso ("HomeLink") mientras se realiza la programacion.

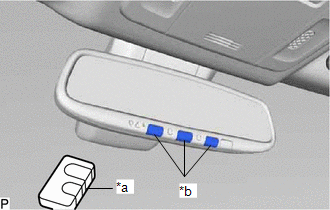

*a Transmisor portatil *b Interruptores de apertura de la puerta del garaje ("HomeLink")

(3) Paso 3:

Para EEUU:

Excepto puerta de entrada

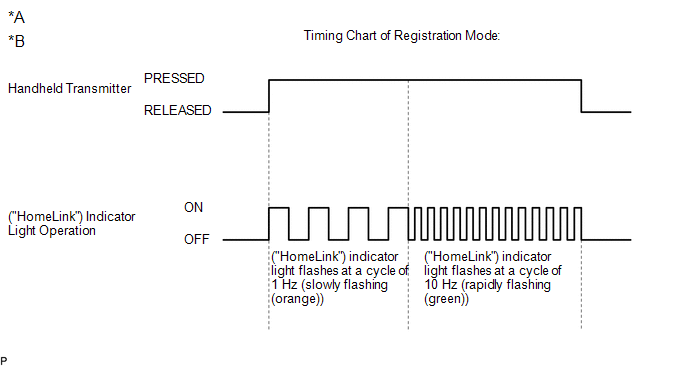

Pulse y mantenga pulsado el boton del transmisor portatil hasta que el indicador luminoso ("HomeLink") cambie de un parpadeo lento (anaranjado) a uno rapido (verde) (codigo variable) o al encendido continuo (verde) (codigo fijo), luego suelte el boton del transmisor portatil.

Para puerta de entrada

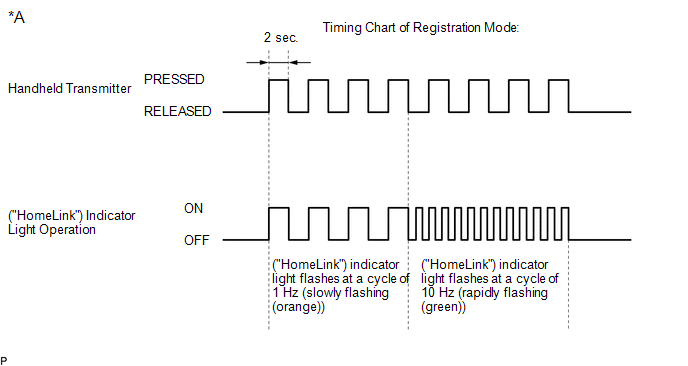

Pulse repetidas veces y suelte el boton del transmisor portatil a intervalos de 2 segundos hasta que el indicador luminoso ("HomeLink") cambie de un parpadeo lento (anaranjado) a uno rapido (verde) (codigo variable) o al encendido continuo (verde) (codigo fijo).

Para Canada:

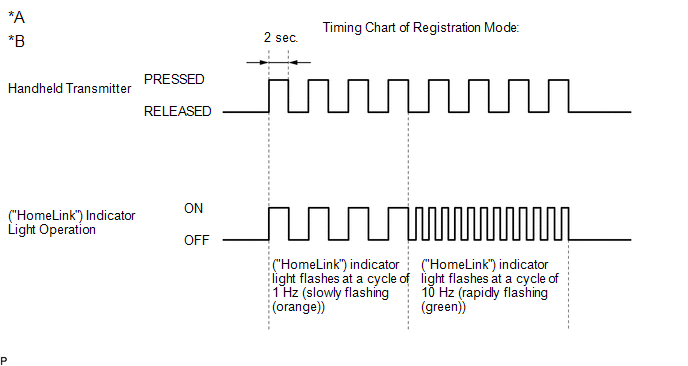

Pulse repetidas veces y suelte el boton del transmisor portatil a intervalos de 2 segundos hasta que el indicador luminoso ("HomeLink") cambie de un parpadeo lento (anaranjado) a uno rapido (verde) (codigo variable) o al encendido continuo (verde) (codigo fijo).

(4) Paso 4:

Pruebe el funcionamiento ("HomeLink") al pulsar el interruptor recientemente programado y observar el indicador luminoso.

OBSERVACION:

• Dispositivo con codigo fijo: si el indicador luminoso es solido y continuo, la programacion se completo y el dispositivo deberia activarse cuando se pulse y suelte el interruptor de apertura de la puerta del garaje ("HomeLink").
• Dispositivo con codigo variable: si el indicador luminoso parpadea rapidamente, el motor de apertura de la puerta del garaje (u otro dispositivo) esta equipado con un codigo variable. Complete el proceso de programacion al pulsar con firmeza y mantener pulsado el interruptor de apertura de la puerta del garaje ("HomeLink") durante 2 segundos y luego suelte el boton del transmisor portatil.
• Si la puerta del garaje u otro dispositivo no funciona, consulte "Programming a rolling code system".

(5) Una vez completado satisfactoriamente el registro del codigo del transmisor, el indicador luminoso ("HomeLink") de apertura de la puerta del garaje parpadea (verde) a una frecuencia de 10 Hz (rapido). Si no se produce ninguna averia, suelte el interruptor del mecanismo de apertura de la puerta del garaje ("HomeLink") y el interruptor del transmisor portatil.

OBSERVACION:

• Si se produce un error durante el registro del codigo del transmisor:

  (1) Es posible que la bateria del transmisor portatil no tenga potencia o deba sustituirse.

  (2) Es posible que el transmisor portatil y el dispositivo de apertura que debe registrar no sean compatibles con el mecanismo de apertura de la puerta del garaje.

• Las senales de algunos transmisores se detienen tras 1 a 2 segundos. Para los transmisores de este tipo:

  (1) Pulse y mantenga presionado uno de los interruptores de apertura de la puerta del garaje ("HomeLink").

  (2) Pulse y mantenga presionado el boton del transmisor portatil cada 2 segundos. Confirme el correcto registro del codigo del transmisor.

• Una vez activado el modo de registro del sistema de apertura de la puerta del garaje, el codigo del transmisor debe registrarse en un periodo de tiempo no superior a 90 segundos. Si transcurren 55 segundos, se activa el modo de ahorro de energia del sistema (consulte "modo de ahorro de energia del sistema").

(6) Repita los pasos anteriores para programar otro dispositivo para cualquier interruptor ("HomeLink") de apertura de la puerta del garaje restante.

(b) Borrar los codigos del transmisor en el sistema de apertura de la puerta del garaje (modo de borrado).

OBSERVACION:

Se borran los 3 codigos de transmisor registrados. No es posible borrar solamente uno de los codigos.

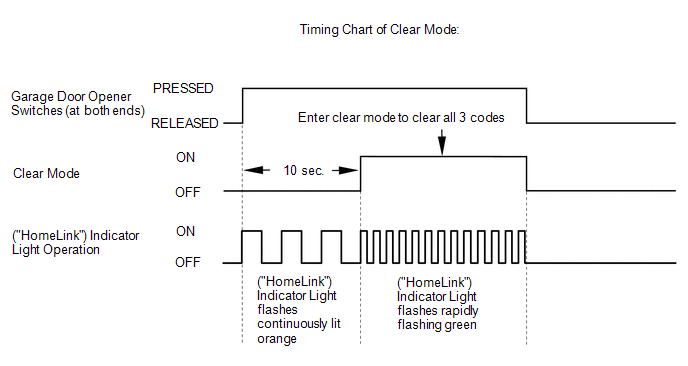

(1) Pulse y mantenga pulsado los interruptores ("HomeLink") de apertura de la puerta del garaje 1 y 3 durante 10 segundos hasta que el indicador luminoso ("HomeLink") cambie de encendido continuo anaranjado al parpadeo rapido en verde.

(c) Modo de energia baja:

(1) Si se mantiene pulsado el interruptor del mecanismo de apertura de la puerta del garaje ("HomeLink") durante al menos 55 segundos, se activa el modo de energia baja para reducir el consumo de energia. El indicador luminoso ("HomeLink") se apagara cuando el mecanismo de apertura de la puerta del garaje haya pasado al modo de energia baja.

2. SISTEMAS DE CODIGOS VARIABLES

(a) Si el transmisor portatil del dispositivo de apertura (puerta del garaje del cliente) que se esta programando utiliza un codigo variable, posiblemente sea necesario "adiestrar" el dispositivo de apertura de la puerta del garaje. OBSERVACION: "Adiestrar" significa hacer que el dispositivo de apertura (el mecanismo de apertura de la puerta del garaje montado en el techo del cliente) reconozca un codigo no variable. Los pasos necesarios para "adiestrar" un dispositivo de apertura pueden variar en funcion del modelo, el tipo, la antiguedad y el fabricante del dispositivo. (1) Localice el boton de adiestramiento en el dispositivo de apertura. (2) Pulse el boton de adiestramiento. (3) En 30 segundos o menos, pulse y suelte dos veces el interruptor ("HomeLink") de apertura de la puerta del garaje programado. Es posible que en algunos dispositivos necesite pulsar 3 veces el interruptor ("HomeLink") de apertura de la puerta del garaje. OBSERVACION: El sistema de apertura de la puerta del garaje del vehiculo ahora sera compatible con el dispositivo de apertura. El dispositivo de apertura funciona de acuerdo con un dispositivo como un mecanismo de apertura de la puerta del garaje montado en el techo, ubicado en el lugar de residencia del cliente. Debe leer las instrucciones relacionadas con el dispositivo de apertura del cliente para llevar a cabo el procedimiento de forma segura y correcta. El cliente debe tener en cuenta que la realizacion de este procedimiento generara un nivel disminuido de seguridad en su dispositivo de apertura.

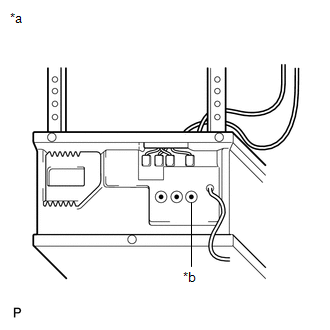

*a Ejemplo *b Boton de adiestramiento
