Toyota Camry Manual de reparaciones XV70 (2017-2023): Seat Belt Buckle Switch (LH) (B1656)

DESCRIPCIÓN

El circuito del interruptor de la hebilla del cinturón de seguridad delantero izquierdo consta del conjunto del sensor del airbag y del interruptor izquierdo de la hebilla del cinturón de seguridad delantero (conjunto del cinturón de seguridad interior del asiento delantero izquierdo).

El DTC B1656 se almacena cuando se detecta una avería en el circuito izquierdo del interruptor de la hebilla del cinturón de seguridad delantero.

DTC No.	Detection Item	Condición de detección de DTC	Área Afectada	Warning Indicate	Test Mode / Check Mode
B1656	Interruptor de la hebilla del cinturón de seguridad (izquierdo)	El conjunto del sensor del airbag detecta un cortocircuito en la línea, un cortocircuito a masa, un cortocircuito a B+ o un circuito del interruptor de la hebilla del cinturón de seguridad delantero izquierdo. Avería en el interruptor de la hebilla del cinturón de seguridad delantero izquierdo Avería en el conjunto del sensor del airbag	Cable del suelo Interruptor de la hebilla del cinturón de seguridad delantero izquierdo (conjunto del cinturón de seguridad interior del asiento delantero izquierdo) Conjunto del sensor del airbag	Se enciende	No se aplica a al modo de prueba/comprobación.

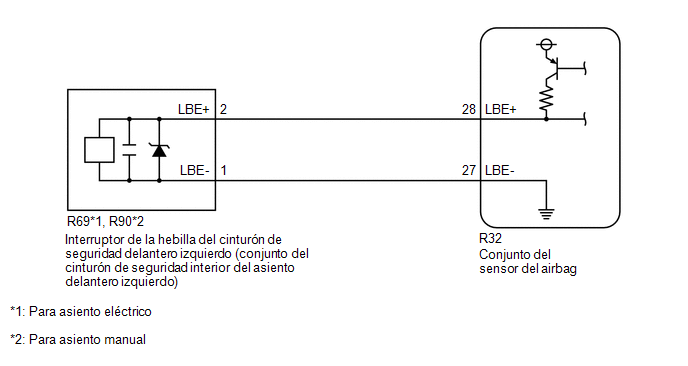

DIAGRAMA DE CONEXIONES

PRECAUCIÓN/AVISO/OBSERVACIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

PROCEDIMIENTO

1.	INSPECCIONE LA CONEXIÓN DE LOS CONECTORES

(a) Coloque el interruptor de encendido en posición OFF.

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que los conectores estén bien conectados al conjunto del sensor del airbag y al conjunto del cinturón de seguridad interior del asiento delantero izquierdo.

OK:

Los conectores están conectados correctamente.

NG

CONECTE LOS CONECTORES DE MANERA CORRECTA

OK

2.	INSPECCIONE LOS CONECTORES

(a) Desconecte los conectores del conjunto del sensor del airbag y el conjunto del cinturón de seguridad interior del asiento delantero izquierdo.

(b) Verifique que los terminales de los conectores no estén deformados ni dañados.

OK:

Los terminales no están deformados ni dañados.

NG

SUSTITUYA EL CABLE DEL SUELO O EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

OK

3.	INSPECCIONE EL CABLE DEL PISO

(a) Conecte el cable al terminal negativo (-) de la batería.

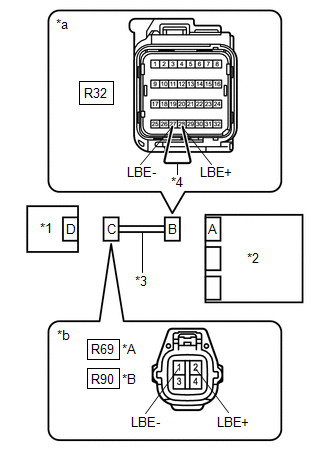

*A Para asiento eléctrico *B Para asiento manual *1 Conjunto del cinturón de seguridad interior del asiento delantero izquierdo *2 Conjunto del sensor del airbag *3 Cable del suelo *4 Cable de servicio *a Vista delantera del conector del mazo de cables (A Airbag Sensor Assembly) *b Vista delantero del conector del mazo de cables (Al conjunto del cinturón de seguridad interior del asiento delantero izquierdo)

(b) Coloque el interruptor de encendido en posición ON.

(c) Mida la tensión según los valores de la tabla a continuación.

Tensión estándar:

Para asiento eléctrico:

Conexión del tester	Condición	Condición especificada
R69-2 (LBE+) - Masa de la carrocería	Interruptor de encendido en ON	Por debajo de 1 V
R69-1 (LBE-) - Masa de la carrocería	Interruptor de encendido en ON	Por debajo de 1 V

Para asiento manual:

Conexión del tester	Condición	Condición especificada
R90-2 (LBE+) - Masa de la carrocería	Interruptor de encendido en ON	Por debajo de 1 V
R90-1 (LBE-) - Masa de la carrocería	Interruptor de encendido en ON	Inferior a 1 V

(d) Coloque el interruptor de encendido en posición OFF.

(e) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(f) Utilice un cable de servicio para conectar los terminales 28 (LBE+) y 27 (LBE-) del conector B.

AVISO:

A la hora de conectar el cable, no inserte a la fuerza el cable de servicio en los terminales del conector.

(g) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Para asiento eléctrico:

Conexión del tester	Condición	Condición especificada
R69-2 (LBE+) - R69-1 (LBE-)	Siempre	Inferior a 1 Ω

Para asiento manual:

Conexión del tester	Condición	Condición especificada
R90-2 (LBE+) - R90-1 (LBE-)	Siempre	Inferior a 1 Ω

(h) Desconecte el cable de servicio del conector B.

(i) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Para asiento eléctrico:

Conexión del tester	Condición	Condición especificada
R69-2 (LBE+) - R69-1 (LBE-)	Siempre	1 MΩ o superior
R69-2 (LBE+) - Masa de la carrocería	Siempre	1 MΩ o superior
R69-1 (LBE-) - Masa de la carrocería	Siempre	1 MΩ o superior

Para asiento manual:

Conexión del tester	Condición	Condición especificada
R90-2 (LBE+) - R90-1 (LBE-)	Siempre	1 MΩ o superior
R90-2 (LBE+) - Masa de la carrocería	Siempre	1 MΩ o superior
R90-1 (LBE-) - Masa de la carrocería	Siempre	1 MΩ o superior

NG

SUSTITUYA EL CABLE DEL SUELO

OK

4.	EXAMINE LOS DTC

(a) Conecte los conectores al conjunto del sensor del airbag y al conjunto del cinturón de seguridad interior del asiento delantero izquierdo.

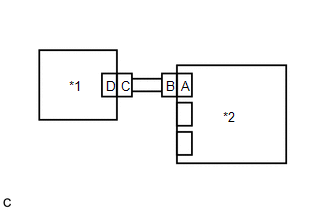

*1 Conjunto del cinturón de seguridad interior del asiento delantero izquierdo *2 Conjunto del sensor del airbag

(b) Conecte el cable al terminal negativo (-) de la batería.

(c) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(d) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(e) Coloque el interruptor de encendido en posición OFF.

(f) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(g) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1656.

OBSERVACIÓN:

Es posible que se emitan códigos distintos del DTC B1656 en este momento, pero no están relacionados con esta inspección.

OK

COMPRUEBE CON EL MÉTODO DE SIMULACIÓN Haga clic aquí

NG

5.	INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO

(a) Desactive el interruptor de encendido.

*1 Conjunto del cinturón de seguridad interior del asiento delantero izquierdo *2 Conjunto del sensor del airbag

(b) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Sustituya el conjunto del cinturón de seguridad interior del asiento delantero izquierdo por uno que esté en buen estado.

Haga clic aquí

OBSERVACIÓN:

Lleve a cabo la siguiente inspección con piezas de otro vehículo que estén en buen estado.

(d) Conecte el cable al terminal negativo (-) de la batería.

(e) Coloque el interruptor de encendido en posición ON y espere al menos 60 segundos.

(f) Borre los DTC almacenados en la memoria.

Body Electrical > SRS Airbag > Clear DTCs

(g) Coloque el interruptor de encendido en posición OFF.

(h) Ponga el interruptor de encendido en posición ON y espere al menos unos 60 segundos.

(i) Compruebe si se emiten DTC.

Body Electrical > SRS Airbag > Trouble Codes

OK:

No se emite el DTC B1656.

OBSERVACIÓN:

Es posible que se emitan códigos distintos del DTC B1656 en este momento, pero no están relacionados con esta inspección.

(j) Coloque el interruptor de encendido en posición OFF.

(k) Desconecte el cable del terminal negativo (-) de la batería.

ADVERTENCIA:

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(l) Vuelva a colocar el conjunto del cinturón de seguridad interior del asiento delantero izquierdo, que se instaló para la prueba, en su ubicación original.

Haga clic aquí

OK

SUSTITUYA EL CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO DELANTERO IZQUIERDO Haga clic aquí

NG

SUSTITUYA EL CONJUNTO DEL SENSOR DEL AIRBAG Haga clic aquí
