INSTALACION
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DE LA BOMBA DE DETECCION DE FUGAS
OBSERVACION:
Realice este procedimiento solo cuando sea necesaria la sustitucion del subconjunto de la bomba de deteccion de fugas.

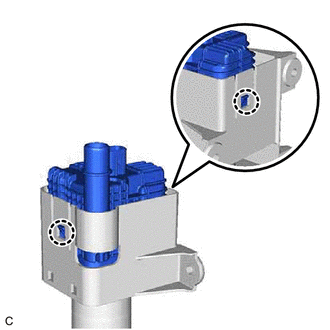

(a) Enganche las 2 garras para instalar un nuevo subconjunto de la bomba de deteccion de fugas al subconjunto del recipiente de carbon No. 2. AVISO:
|
|
2. INSTALE EL SUBCONJUNTO DEL RECIPIENTE DE CARBON NO. 2 (para 2WD)
(a) Extraiga el subconjunto del elemento de suspension trasera.
Haga clic aqui
(b) Instale el subconjunto del recipiente de carbon n° 2 en la carroceria con las 3 tuercas.
Torque:
8.0 N·m {82 kgf·cm, 71 in·lbf}
(c) Conecte el conector del subconjunto de la bomba de deteccion de fugas.
(d) Introduzca el tubo de la tuberia de aire en la tuberia (subconjunto de la bomba de deteccion de fugas) hasta que el tubo de la tuberia de aire haga "clic".
AVISO:
(e) Instale el subconjunto del elemento de suspension trasera.
Haga clic aqui
3. INSTALE EL SUBCONJUNTO DEL RECIPIENTE DE CARBON NO. 2 (para AWD)
(a) Instale el subconjunto del recipiente de carbon n° 2 en la carroceria con las 3 tuercas.
Torque:
8.0 N·m {82 kgf·cm, 71 in·lbf}
(b) Conecte el conector del subconjunto de la bomba de deteccion de fugas.

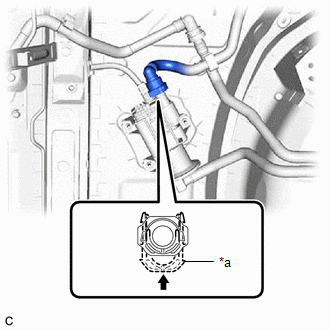

(c) Empuje el tubo de la tuberia de aireacion hacia el interior (subconjunto de la bomba de deteccion de fugas) y empuje el reten para enganchar las garras de bloqueo.
AVISO:
*a | Reten |
![]() |
Presionar |
(d) Enganche las 2 abrazaderas.
4. INSTALE EL RECIPIENTE (CONJUNTO DEL RECIPIENTE DE CARBON)
(a) Coloque el clip en la carroceria del vehiculo.

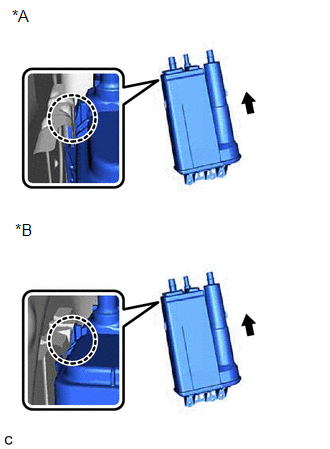

(b) Enganche la garra y coloque el recipiente (conjunto del recipiente de carbon) en la carroceria del vehiculo como se muestra en la ilustracion. |
|
(c) Enganche el clip al recipiente (conjunto del recipiente de carbon).
(d) Coloque los 2 pernos.
Torque:
8.0 N·m {82 kgf·cm, 71 in·lbf}
(e) Conecte la manguera de la tuberia de purga al recipiente (conjunto del recipiente de carbon activo) y deslice el clip para fijarla.

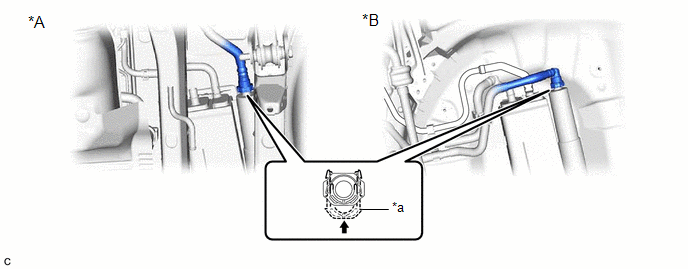

(f) Empuje la manguera de la tuberia de ventilacion hacia el recipiente (conjunto del recipiente de carbon) y empuje el reten para enganchar las garras de bloqueo.
*A | para 2WD |
*B | Para AWD |
*a | Reten |
- | - |
![]() |
Presionar | - |
- |
AVISO:

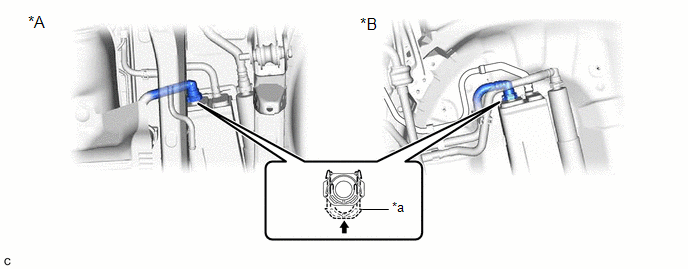

(g) Empuje la manguera de ventilacion del deposito de combustible hacia el recipiente (conjunto del recipiente de carbon activo) y empuje el reten para enganchar las garras de bloqueo.
AVISO:
*A | para 2WD |
*B | Para AWD |
*a | Reten |
- | - |
![]() |
Presionar | - |
- |
5. INSTALE EL TABLERO DEL PISO TRASERO NO. 1 (para AWD)
(a) Para tipo doble:

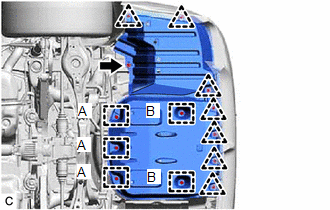

(1) Enganche las 3 abrazaderas (A) y las 2 abrazaderas (B) para instalar el tablero del piso trasero No. 1 en la carroceria del vehiculo. Torque: Abrazadera (A) : 7.5 N·m {76 kgf·cm, 66 in·lbf} |
|
(2) Coloque los 4 clips.
6. INSTALE LA CUBIERTA IZQUIERDA DEL LARGUERO DEL PISO TRASERO (para AWD)
(a) Para tipo unico:
(1) Enganche las 3 abrazaderas (A) y las 2 abrazaderas (B) para instalar la cubierta izquierda del larguero del piso trasero en la carroceria del vehiculo. |
|
(2) Instale el perno y los 7 clips.
Torque:
7.5 N·m {76 kgf·cm, 66 in·lbf}
7. INSTALE EL SOPORTE DE LA BARRA ESTABILIZADORA TRASERA NO. 1 (para 2WD)
(a) Instale los 2 soportes de la barra estabilizadora trasera No. 1 en la carroceria del vehiculo con los 4 pernos.
Torque:
78 N·m {795 kgf·cm, 58 ft·lbf}
8. COLOQUE EL CONJUNTO CENTRAL DEL TUBO DE ESCAPE (para 2WD)
Haga clic aqui
9. COMPRUEBE SI HAY FUGAS DE GASES DE ESCAPE (para 2WD)
Haga clic aqui
