UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS

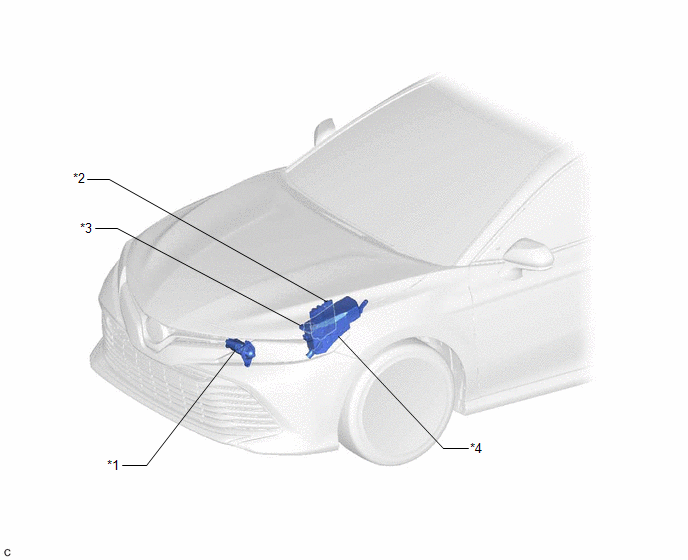

ILUSTRACION
.png)
|
*1 | CONJUNTO DEL MOTOR DE ARRANQUE |
*2 | ECM |
|
*3 | CONJUNTO DEL INTERRUPTOR DE POSICION DE ESTACIONAMIENTO/PUNTO MUERTO |
*4 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELES DEL COMPARTIMENTO DEL MOTOR - RELE ST - FUSIBLE ST NO. 1 - FUSIBLE FL MAIN - FUSIBLE J/B-B (sin sistema de llave inteligente) |

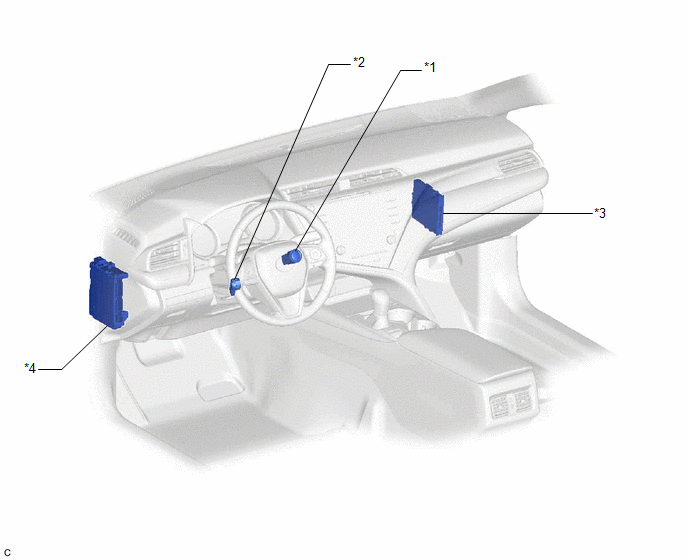

ILUSTRACION
.png)
|
*1 | INTERRUPTOR DEL MOTOR (con sistema de llave inteligente) |
*2 | CONJUNTO DEL INTERRUPTOR DE ENCENDIDO O DEL MOTOR DE ARRANQUE (sin sistema de llave inteligente) |
|
*3 | ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente) |
*4 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE AM2 (sin sistema de llave inteligente) |
Diagrama Del Sistema

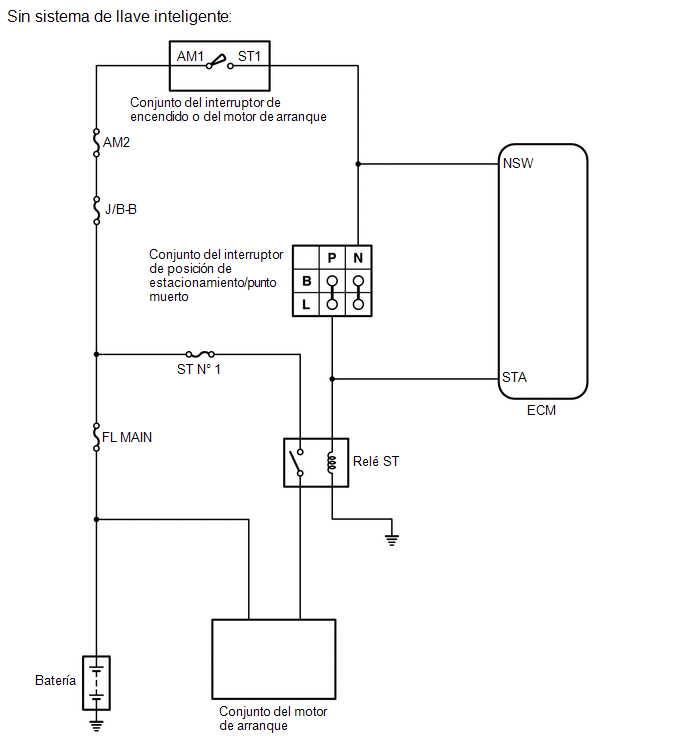

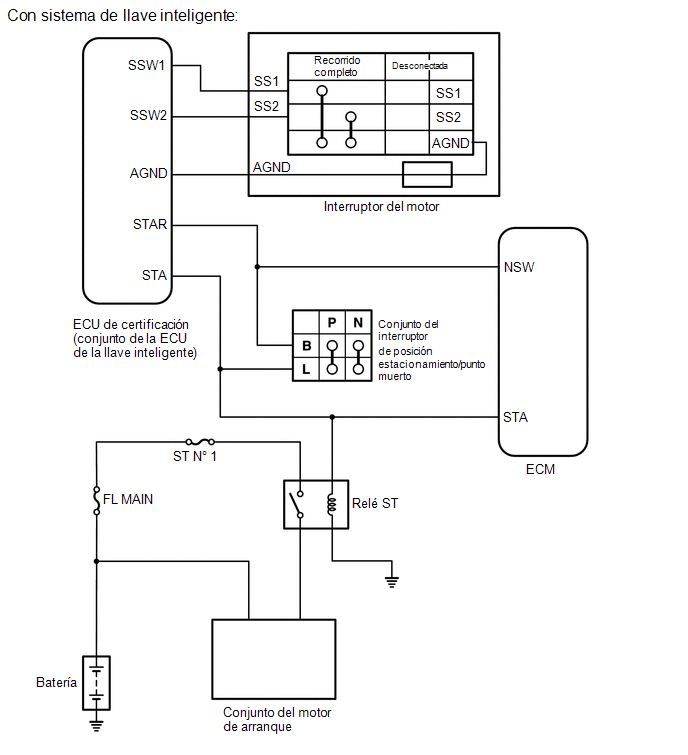

DIAGRAMA DEL SISTEMA
.png)
.png)
