SUSTITUCIÓN
PROCEDIMIENTO
1. SUSTITUYA EL CASQUILLO DE GUÍA DE LA VÁLVULA DE ADMISIÓN
(a) Caliente el subconjunto de la culata hasta una temperatura de entre 80 y 100 °C (176 y 212 °F).
(b) Coloque el subconjunto de la culata sobre tacos de madera.
ADVERTENCIA:
Es imprescindible llevar guantes protectores.

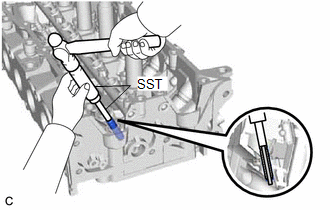

| (c) Utilice una SST y un martillo para extraer el casquillo de guía de la válvula de admisión. SST: 09201-01055 SST: 09950-70010 09951-07100 |
|

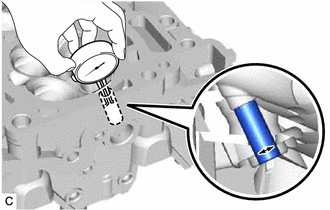

| (d) Mida el diámetro interior del casquillo de guía de la válvula de admisión del subconjunto de la culata con un calibrador. Diámetro interior del casquillo de guía de la válvula de admisión estándar: 10.285 a 10.306 mm (0.405 a 0.406 pulg.) Tabla de selección de un casquillo de guía nuevo:
Longitud estándar del casquillo: 41.3 a 41.7 mm (1.63 a 1.64 pulg.) OBSERVACIÓN:
|
|
(e) Caliente el subconjunto de la culata hasta una temperatura de entre 80 y 100 °C (176 y 212 °F).

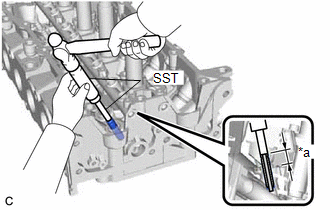

| (f) Introduzca, utilizando la SST y un martillo, un casquillo nuevo de guía de la válvula de admisión hasta que sobresalga a la altura especificada. SST: 09201-10000 09201-01050 SST: 09950-70010 09951-07100 Altura estándar del saliente: De 17.75 a 17.95 mm (0.699 a 0.707 pulg.) |
|

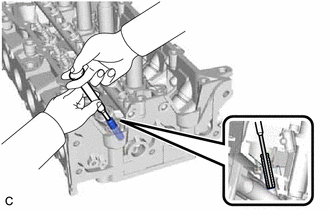

| (g) Con un escariador puntiagudo de 5.5 mm, escarie el casquillo de guía de la válvula de admisión hasta obtener la holgura estándar de aceite. Holgura estándar para el aceite: 0.025 a 0.060 mm (0.000984 a 0.00236 pulg.) |
|
2. SUSTITUYA EL CASQUILLO DE LA GUÍA DE LA VÁLVULA DE ESCAPE
(a) Caliente el subconjunto de la culata hasta una temperatura de entre 80 y 100 °C (176 y 212 °F).
(b) Coloque el subconjunto de la culata sobre tacos de madera.
ADVERTENCIA:
Es imprescindible llevar guantes protectores.

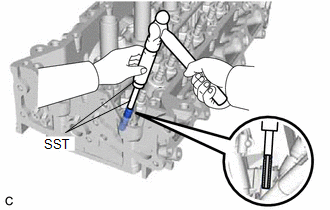

| (c) Utilice una SST y un martillo para extraer el casquillo de guía de la válvula de escape. SST: 09201-01055 SST: 09950-70010 09951-07100 |
|

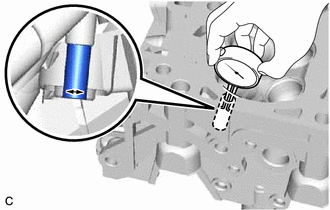

| (d) Mida el diámetro interior del casquillo de guía de la válvula de escape del subconjunto de la culata con un calibrador. Diámetro interior del casquillo de guía de la válvula de escape estándar: 10.285 a 10.306 mm (0.405 a 0.406 pulg.) Tabla de selección de un casquillo de guía nuevo:
Longitud estándar del casquillo: 43.3 a 43.7 mm (1.70 a 1.72 pulg.) OBSERVACIÓN:
|
|
(e) Caliente el subconjunto de la culata hasta una temperatura de entre 80 y 100 °C (176 y 212 °F).

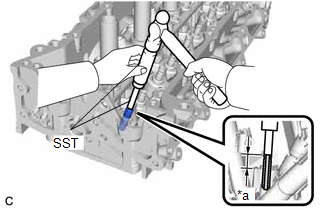

| (f) Introduzca, utilizando la SST y un martillo, un casquillo de guía de la válvula de escape nuevo hasta que sobresalga a la altura especificada. SST: 09201-10000 09201-01050 SST: 09950-70010 09951-07100 Altura estándar del saliente: De 17.75 a 17.95 mm (0.699 a 0.707 pulg.) |
|

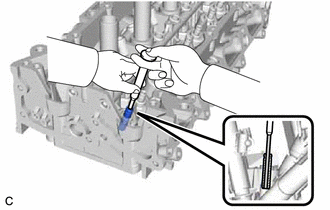

| (g) Con un escariador puntiagudo de 5.5 mm, escarie el casquillo de guía de la válvula de escape hasta obtener la holgura estándar de aceite. Holgura estándar para el aceite: 0.030 a 0.065 mm (0.00118 a 0.00256 pulg.) |
|
3. SUSTITUYA EL PASADOR DE ANILLO
AVISO:
No es necesario extraer los pasadores de anillo a menos que los vaya a reemplazar.
(a) Extraiga los 2 pasadores de anillo.

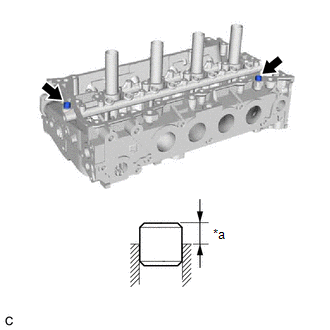

| (b) Utilice un martillo de plástico para introducir 2 pasadores de anillo nuevos en el subconjunto de la culata. Altura estándar del saliente: 6.5 a 7.5 mm (0.256 a 0.295 pulg.) |
|
