SUSTITUCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

• El contacto prolongado y repetido con aceite de motor puede eliminar los aceites naturales que protegen la piel, lo que provoca resecación, irritación y dermatitis. Además, el aceite de motor usado contiene contaminantes potencialmente tóxicos que pueden causar cáncer de piel.
• Use ropa y guantes protectores. Evite el contacto con el aceite usado. En caso de contacto, lave por completo la zona de la piel afectada con jabón o un limpiador de manos sin agua. No lave la piel con gasolina, diluyentes ni disolventes.
• Para proteger el medioambiente, deseche el aceite de motor usado y los filtros de aceite de motor solamente en los lugares expresamente designados para ello.

PROCEDIMIENTO

1. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

4. EXTRAIGA LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

Haga clic aquí

5. DRENE EL ACEITE DE MOTOR

(a) Extraiga el subconjunto del tapón de llenado de aceite.

(b) Extraiga el tapón de drenaje y la junta de drenaje del cárter de aceite y vacíe el aceite de motor en un recipiente.

(c) Limpie el tapón de drenaje del cárter de aceite.

(d) Coloque una junta nueva en el tapón de drenaje del cárter de aceite.

(e) Coloque el tapón de drenaje del cárter de aceite.

Torque:

40 N·m {408 kgf·cm, 30 ft·lbf}

6. EXTRAIGA EL CONJUNTO DEL TAPÓN DEL FILTRO DE ACEITE

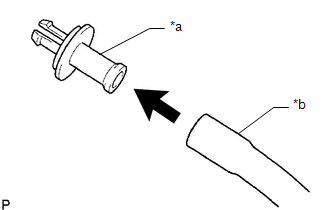

(a) Conecte una manguera con un diámetro interno de 15 mm (0.591 pulg.) en el tubo

*a Tubo *b Manguera

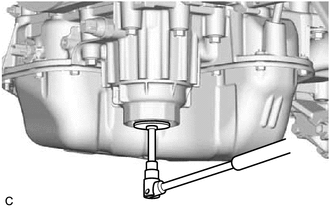

(b) Extraiga el tapón de drenaje del filtro de aceite del conjunto del tapón del filtro de aceite.

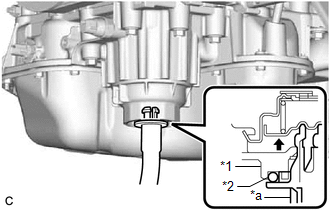

(c) Introduzca la tubería con la manguera en el conjunto del tapón del filtro de aceite. AVISO: Asegúrese de introducir la tubería con la junta tórica colocada en el conjunto del tapón del filtro de aceite. OBSERVACIÓN: Ponga el extremo de la manguera en un recipiente antes de vaciar el aceite de motor de la manguera.

*1 Conjunto del tapón del filtro de aceite *2 Junta tórica *a Tubo

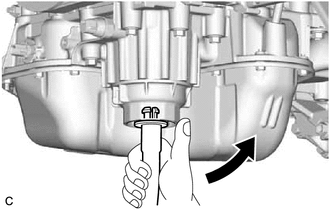

(d) Asegúrese de que haya extraído por completo el aceite de motor antes de retirar la tubería con la manguera y la junta tórica. OBSERVACIÓN: Tire de la tubería con la manguera como se muestra en la ilustración para extraerla.

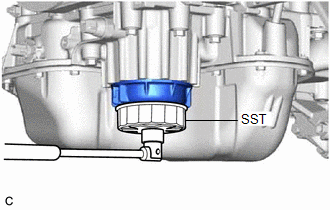

(e) Extraiga el conjunto del tapón del filtro de aceite con la SST. SST: 09228-06502

(f) Extraiga el elemento del filtro de aceite y la junta tórica del conjunto del tapón del filtro de aceite. AVISO: No utilice ninguna herramienta cuando extraiga la junta tórica para que no se dañe el conjunto del tapón del filtro de aceite. Extráigala con la mano.

*1 Elemento del filtro de aceite *2 Conjunto del tapón del filtro de aceite *3 Junta tórica

7. COLOQUE EL CONJUNTO DEL TAPÓN DEL FILTRO DE ACEITE

(a) Limpie el interior del conjunto del tapón del filtro de aceite, las roscas y la ranura de la junta tórica.

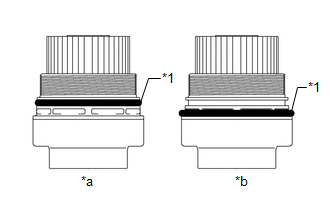

(b) Aplique una pequeña cantidad de aceite de motor a la nueva junta tórica y colóquela en el conjunto del tapón del filtro de aceite. AVISO: Asegúrese de colocar la junta tórica en el lugar correspondiente; de lo contrario, podrían producirse fugas de aceite de motor. Procure no retorcer la junta tórica.

*1 Junta tórica *a Correcto *b Incorrecto

(c) Coloque el nuevo elemento del filtro de aceite en el conjunto del tapón del filtro de aceite.

(d) Quite la suciedad y las partículas extrañas de la superficie de colocación del motor.

(e) Vuelva a aplicar una pequeña cantidad de aceite de motor a la junta tórica y coloque el conjunto de la tapa del filtro de aceite.

AVISO:

Asegúrese de que la junta tórica no quede atrapada entre las piezas.

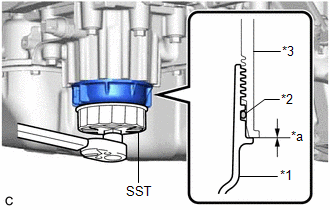

(f) Apriete el conjunto del tapón del filtro de aceite con la SST. SST: 09228-06502 Torque: 25 N·m {255 kgf·cm, 18 ft·lbf} AVISO: Tras apretar el conjunto del tapón del filtro del aceite, asegúrese de que no haya separación alguna y de que la junta tórica no sobresalga. El conjunto del tapón del filtro de aceite no puede tener roscas dañadas.

*1 Conjunto del tapón del filtro de aceite *2 Junta tórica *3 Soporte del filtro de aceite *a Sin holgura

(g) Aplique una pequeña cantidad de aceite de motor a la nueva junta tórica y colóquela en el conjunto del tapón del filtro de aceite. AVISO: Quite la suciedad y las partículas extrañas de la superficie de colocación.

*1 Junta tórica

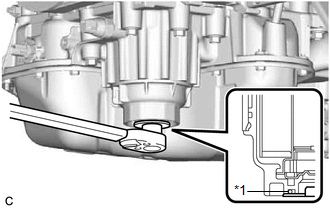

(h) Coloque el tapón de drenaje del filtro de aceite en el conjunto del tapón del filtro de aceite.

Torque:

12.5 N·m {127 kgf·cm, 9 ft·lbf}

AVISO:

Asegúrese de que la junta tórica no quede atrapada entre las piezas.

8. AGREGUE ACEITE DE MOTOR

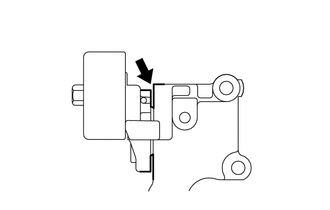

(a) Agregue aceite de motor limpio y coloque el subconjunto del tapón de llenado de aceite. AVISO: No permita que se adhiera aceite de motor en las piezas móviles del tensor de la correa, ya que esto podría causar una avería. Si hay aceite de motor en el punto indicado por la flecha, sustituya el tensor de la correa. Grado Estándar del Aceite: Grado del aceite Viscosidad del aceite (SAE) Aceite de motor multigrado ILSAC GF-6A 0W-20 Capacidad estándar Elemento Estado especificado Vaciado y llenado con cambio del filtro de aceite 5.4 litros (5.7 US qts, 4.8 Imp. qts) Vaciado y llenado sin cambio del filtro de aceite 5.3 litros (5.6 US qts, 4.7 Imp. qts) Llenado en seco 6.5 litros (6.9 US qts, 5.7 Imp. qts)

9. VERIFIQUE SI HAY FUGAS DE ACEITE DEL MOTOR

(a) Arranque el motor. Asegúrese de que no existan fugas de aceite en el área de trabajo.

10. INSTALE LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR

Haga clic aquí

11. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

12. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

13. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí
