TERMINALES DE LA ECU

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí
Antes de medir la resistencia del bus de CAN, gire el interruptor de encendido a la posición OFF y deje el vehículo durante al menos 1 minuto sin utilizar la llave o los interruptores ni abrir o cerrar las puertas. A continuación, desconecte el cable del terminal negativo (-) de la batería y deje el vehículo durante al menos 1 minuto antes de medir la resistencia.
Esta sección describe los valores estándar para todos los componentes relacionados con CAN.

OBSERVACIÓN:

Los sistemas (ECU y sensores) que utilizan la comunicación CAN varían dependiendo del vehículo y del equipamiento opcional. Compruebe qué sistemas (ECU y sensores) están instalados en el vehículo.
Haga clic aquí
Si se acciona el interruptor de encendido, cualquier otro interruptor o alguna de las puertas, se activa la ECU correspondiente y la comunicación del sensor en la CAN. Dicha comunicación provocará una variación en el valor de la resistencia.
Incluso una vez borrados los DTC, si se vuelve a almacenar un DTC tras conducir el vehículo durante un tiempo, la avería puede estar causada por la vibración del mismo. En ese caso, mover las ECU o el mazo de cables mientras se realiza la siguiente inspección puede ayudar a determinar la causa de la avería.

CONECTOR DE EMPALMES DE CAN N° 1

(a) Compruebe el conector de empalmes de CAN N° 1.

(1) Diagrama de conexiones

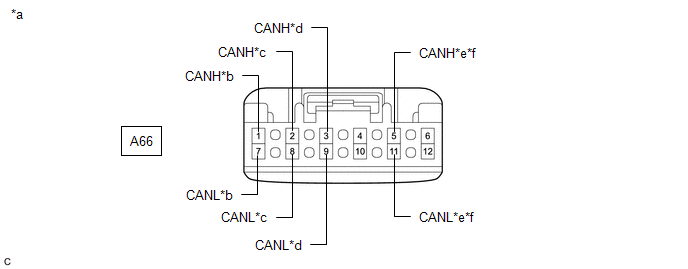

Vista delantera del conector del mazo de cables

(al conector de empalmes de CAN No. 1)

al conjunto del sensor del radar de onda milimétrica

(con sistema de cámara delantera)

a la cámara de reconocimiento de avance

(con sistema de cámara delantera)

a la ECU de pasarela central (ECU de pasarela de red)

al conector de empalmes de CAN No. 5

(Con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica)

A la ECU de pasarela central (ECU de pasarela de red)

(Con sistema de visión trasera)

(2) Inspeccione el diagrama de conexiones de los componentes conectados al conector de empalmes No. 1.

Terminal N° (Símbolo)	Color del cableado	Conectado a
A66-1 (CANH)	R	Conjunto del sensor del radar de onda milimétrica*1 (Para el Bus 1)
A66-7 (CANL)	W
A66-2 (CANH)	G	Cámara de reconocimiento de avance*1 (Para el Bus 1)
A66-8 (CANL)	W	Cámara de reconocimiento de avance*1 (Para el Bus 1)
A66-3 (CANH)	P	ECU de pasarela central (ECU de pasarela de red) (Para el Bus 1)
A66-9 (CANL)	W
A66-5 (CANH)	B	Conector de empalmes de CAN No. 5*2 (Para el Bus 1)
A66-11 (CANL)	W	Conector de empalmes de CAN No. 5*2 (Para el Bus 1)
A66-5 (CANH)	B	ECU de pasarela central (ECU de pasarela de red)*3 (Para el Bus 1)
A66-11 (CANL)	W

*1: Con sistema de cámara delantera
*2: Con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica
*3: Con sistema de visión trasera

CONECTOR DE EMPALMES DE CAN NO. 2

(a) Compruebe el conector de empalmes de CAN No. 2.

(1) Diagrama de conexiones

*a	Vista delantera del conector del mazo de cables (al conector de empalmes de CAN n.º 2)	*b	al conjunto del actuador del freno
*c	al conector de empalmes No. 3	*d	al conjunto del engranaje de cremallera y piñón de la servodirección
*e	al conector de empalmes de CAN No. 4	*f	Al conjunto de la ECU de 4WD (para AWD)
*g	al ECM	-	-

(2) Inspeccione el diagrama de conexiones de los componentes conectados al conector de empalmes de CAN No. 2.

No. del terminal (símbolo)	Color del cableado	Conectado a
A67-1 (CANH)	Y	Conjunto del actuador del freno (Para el Bus 4)
A67-12 (CANL)	W	Conjunto del actuador del freno (Para el Bus 4)
A67-2 (CANH)	R	Conector de empalmes No. 3 (Para el Bus 4)
A67-13 (CANL)	W	Conector de empalmes No. 3 (Para el Bus 4)
A67-4 (CANH)	G	Conjunto del engranaje de la servodirección de cremallera y piñón (Para el Bus 4)
A67-15 (CANL)	W
A67-5 (CANH)	GR	Conector de empalmes de CAN No. 4 (Para el Bus 4)
A67-16 (CANL)	W	Conector de empalmes de CAN No. 4 (Para el Bus 4)
A67-6 (CANH)	P	Conjunto de la ECU de 4WD* (Para el Bus 4)
A67-17 (CANL)	W	Conjunto de la ECU de 4WD* (Para el Bus 4)
A67-10 (CANH)	L	Conector de empalmes de CAN No. 4 (Para el Bus 2)
A67-21 (CANL)	W	Conector de empalmes de CAN No. 4 (Para el Bus 2)
A67-11 (CANH)	B	ECM (Para el Bus 2)
A67-22 (CANL)	W	ECM (Para el Bus 2)

*: para AWD

CONECTOR DE EMPALMES DE CAN No. 3

(a) Compruebe el conector de empalmes de CAN No. 3.

(1) Diagrama de conexiones

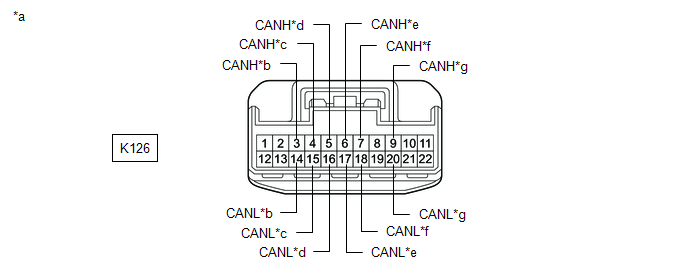

*a	Vista delantera del conector del mazo de cables al conector de empalmes de CAN No. 3	*b	al conector de empalmes No. 1
*c	a la ECU de certificación (conjunto de la ECU de la llave inteligente) (con sistema de llave inteligente)	*d	Al conjunto del juego de instrumentos
*e	A la ECU principal de la carrocería (ECU de la red múltiplex de la carrocería)	*f	al conjunto del amplificador del aire acondicionado
*g	al subconjunto del espejo del medidor (con sistema de pantalla virtual)	-	-

(2) Compruebe el diagrama de conexiones de los componentes conectados al conector de empalmes de CAN No. 3.

No. del terminal (símbolo)	Color del cableado	Conectado a
K126-3 (CANH)	P	Conector de empalmes No. 1 (Para el Bus 5)
K126-14 (CANL)	W	Conector de empalmes No. 1 (Para el Bus 5)
K126-4 (CANH)	G	ECU de certificación (conjunto de la ECU de la llave inteligente)*1 (para el bus 5)
K126-15 (CANL)	W
K126-5 (CANH)	B	Conjunto del medidor combinado (Para el Bus 5)
K126-16 (CANL)	W	Conjunto del medidor combinado (Para el Bus 5)
K126-6 (CANH)	BE	ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) (Para el Bus 5)
K126-17 (CANL)	W
K126-7 (CANH)	SB	Conjunto del amplificador del aire acondicionado (Para el Bus 5)
K126-18 (CANL)	W
K126-9 (CANH)	LG	Subconjunto del espejo del medidor*2 (Para el Bus 5)
K126-20 (CANL)	W	Subconjunto del espejo del medidor*2 (Para el Bus 5)

*1: Con sistema de llave inteligente
*2: Con sistema de pantalla virtual

CONECTOR DE EMPALMES DE CAN NO. 4

(a) Inspeccione el conector de empalmes de CAN No. 4.

(1) Diagrama de conexiones

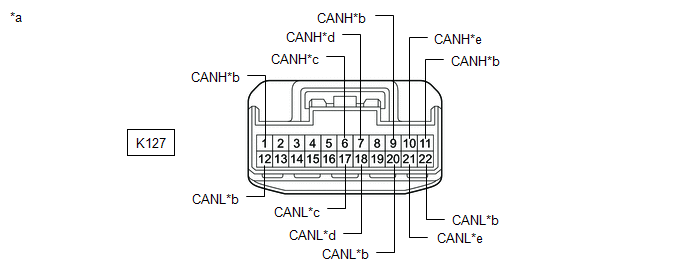

Vista delantera del conector del mazo de cables

al conector de empalmes de CAN No. 4

a la ECU de pasarela central (ECU de pasarela de red)

al conector de empalmes de CAN No. 2

Al sensor de dirección

Al DCM (transceptor de telemática)

(con transceptor de telemática)

(2) Inspeccione el diagrama de conexiones de los componentes conectados al conector de empalmes de CAN No. 4.

No. de terminal (Símbolo)	Color del cableado	Conectado a
K127-1 (CANH)	SB	ECU de pasarela central (ECU de pasarela de red) (Para el Bus 2)
K127-12 (CANL)	W
K127-6 (CANH)	SB	Conector de empalmes de CAN No. 2 (Para el Bus 4)
K127-17 (CANL)	W	Conector de empalmes de CAN No. 2 (Para el Bus 4)
K127-7 (CANH)	G	Sensor de dirección (Para el Bus 4)
K127-18 (CANL)	W	Sensor de dirección (Para el Bus 4)
K127-9 (CANH)	L	ECU de pasarela central (ECU de pasarela de red) (Para el Bus 3)
K127-20 (CANL)	W
K127-10 (CANH)	R	DCM (transceptor de telemática)* (Para el Bus 3)
K127-21 (CANL)	W	DCM (transceptor de telemática)* (Para el Bus 3)
K127-11 (CANH)	GR	ECU de pasarela central (ECU de pasarela de red) (Para el Bus 3)
K127-22 (CANL)	W

*: Con transceptor de la unidad telemática

(b) Inspeccione el conector de empalmes de CAN No. 4.

(1) Diagrama de conexiones

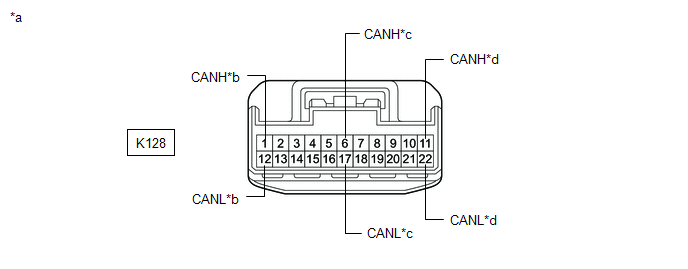

Vista delantera del conector del mazo de cables

al conector de empalmes de CAN No. 4

Al conjunto del receptor de radio y pantalla

Al conjunto del sensor del airbag

al conector de empalmes de CAN No. 2

(2) Inspeccione el diagrama de conexiones de los componentes conectados al conector de empalmes de CAN No. 4.

No. de terminal (Símbolo)	Color del cableado	Conectado a
K128-1 (CANH)	B	Conjunto del receptor de radio y pantalla (Para el Bus 3)
K128-12 (CANL)	W	Conjunto del receptor de radio y pantalla (Para el Bus 3)
K128-6 (CANH)	R	Conjunto del sensor del airbag (Para el Bus 4)
K128-17 (CANL)	W	Conjunto del sensor del airbag (Para el Bus 4)
K128-11 (CANH)	G	Conector de empalmes de CAN No. 2 (Para el Bus 2)
K128-22 (CANL)	W	Conector de empalmes de CAN No. 2 (Para el Bus 2)

CONECTOR DE EMPALMES DE CAN NO. 5 (con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica)

(a) Inspeccione el conector de empalmes de CAN No. 5.

(1) Diagrama de conexiones

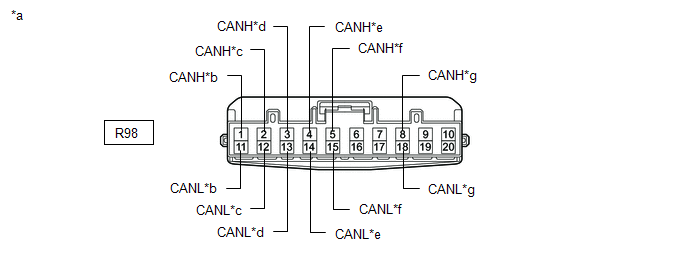

*a	Vista delantera del conector del mazo de cables (al conector de empalmes de CAN n.º 5)	*b	a la ECU de pasarela central (ECU de pasarela de red)
*c	al conjunto de la ECU de advertencia de espacio libre (con sistema de asistencia al estacionamiento intuitivo)	*d	al sensor de supervisión de punto ciego derecho (con sistema de supervisión de punto ciego)
*e	al conjunto de la cámara de televisión trasera	*f	al conector de empalmes de CAN No. 1
*g	al controlador de la cámara de televisión (con sistema de supervisión de vista panorámica)	-	-

(2) Inspeccione el diagrama de conexiones de los componentes conectados al conector de empalmes de CAN No. 5.

No. de terminal (Símbolo)	Color del cableado	Conectado a
R98-1 (CANH)	GR	ECU de pasarela central (ECU de pasarela de red) (Para el Bus 1)
R98-11 (CANL)	W
R98-2 (CANH)	L	Conjunto de la ECU de advertencia de espacio libre*1 (Para el Bus 1)
R98-12 (CANL)	W
R98-3 (CANH)	BE	Sensor de supervisión de punto ciego derecho*2 (Para el Bus 1)
R98-13 (CANL)	W
R98-4 (CANH)	R	Conjunto de la cámara de televisión trasera (Para el Bus 1)
R98-14 (CANL)	W
R98-5 (CANH)	B	Conector de empalmes de CAN No. 1 (Para el Bus 1)
R98-15 (CANL)	W	Conector de empalmes de CAN No. 1 (Para el Bus 1)
R98-8 (CANH)	GR	Controlador de la cámara de televisión*3 (Para el Bus 1)
R98-18 (CANL)	W	Controlador de la cámara de televisión*3 (Para el Bus 1)

*1: con sistema intuitivo de asistencia al estacionamiento
*2: con sistema de supervisión de punto ciego
*3: Con sistema de supervisión de vista panorámica

CONECTOR DE EMPALMES NO. 1

(a) Inspeccione el conector de empalmes No. 1.

(1) Diagrama de conexiones

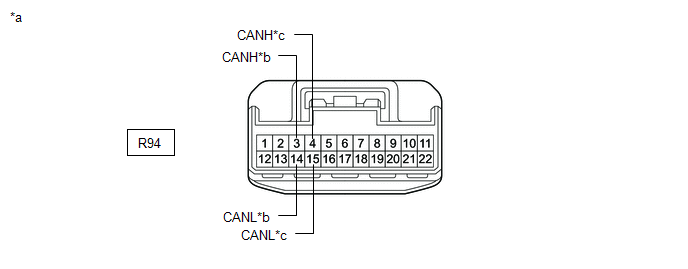

Vista delantera del conector del mazo de cables

(al conector de empalmes No. 1)

al conector de empalmes de CAN No. 3

al conector de empalmes No. 2

(2) Inspeccione el diagrama de conexiones de los componentes conectados al conector de empalmes No. 1.

No. de terminal (Símbolo)	Color del cableado	Conectado a
R94-3 (CANH)	B	Conector de empalmes de CAN No. 3 (Para el Bus 5)
R94-14 (CANL)	W	Conector de empalmes de CAN No. 3 (Para el Bus 5)
R94-4 (CANH)	L	Conector de empalmes No. 2 (Para el Bus 5)
R94-15 (CANL)	W	Conector de empalmes No. 2 (Para el Bus 5)

CONECTOR DE EMPALMES NO. 2

(a) Inspeccione el conector de empalmes No. 2.

(1) Diagrama de conexiones

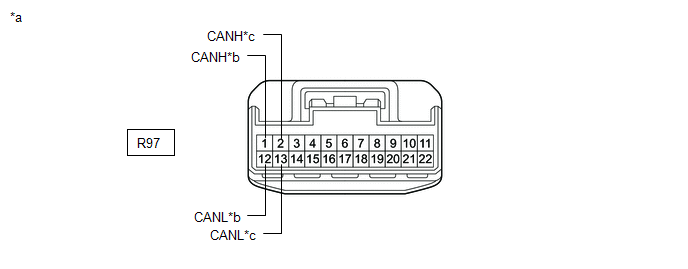

Vista delantera del conector del mazo de cables

(al conector de empalmes No. 2)

a la ECU de pasarela central (ECU de pasarela de red)

al conector de empalmes No. 1

(2) Inspeccione el diagrama de conexiones de los componentes conectados al conector de empalmes No. 2.

No. de terminal (Símbolo)	Color del cableado	Conectado a
R97-1 (CANH)	G	ECU de pasarela central (ECU de pasarela de red) (Para el Bus 5)
R97-12 (CANL)	W
R97-2 (CANH)	L	Conector de empalmes No. 1 (Para el Bus 5)
R97-13 (CANL)	W	Conector de empalmes No. 1 (Para el Bus 5)

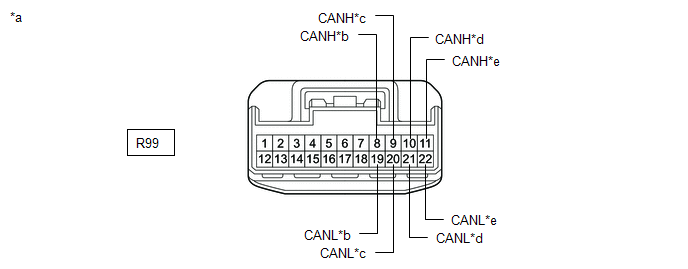

CONECTOR DE EMPALMES NO. 3

(a) Inspeccione el conector de empalmes No. 3.

(1) Diagrama de conexiones

Vista delantera del conector del mazo de cables

(al conector de empalmes No. 3)

al receptor y la ECU de advertencia de la presión de los neumáticos

(para sistema de advertencia de la presión de los neumáticos con función de visualización de la presión de inflado de los neumáticos)

a la ECU de detección de ocupantes

a la ECU de pasarela central (ECU de pasarela de red)

al conector de empalmes de CAN No. 2

(2) Inspeccione el diagrama de conexiones de los componentes conectados al conector de empalmes No. 3.

No. de terminal (Símbolo)	Color del cableado	Conectado a
R99-8 (CANH)	L	ECU y receptor de advertencia de la presión de los neumáticos* (Para el Bus 4)
R99-19 (CANL)	W
R99-9 (CANH)	GR	ECU de detección de ocupantes (Para el Bus 4)
R99-20 (CANL)	W	ECU de detección de ocupantes (Para el Bus 4)
R99-10 (CANH)	G	ECU de pasarela central (ECU de pasarela de red) (Para el Bus 4)
R99-21 (CANL)	W
R99-11 (CANH)	LG	Conector de empalmes de CAN No. 2 (Para el Bus 4)
R99-22 (CANL)	W	Conector de empalmes de CAN No. 2 (Para el Bus 4)

*: Para sistema de advertencia de la presión de los neumáticos con función de visualización de la presión de inflado de los neumáticos

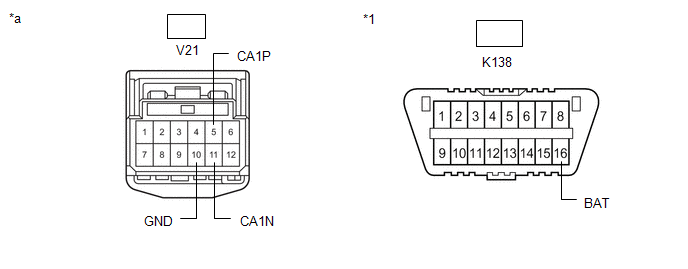

DLC3

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Mida la resistencia según los valores de la siguiente tabla.

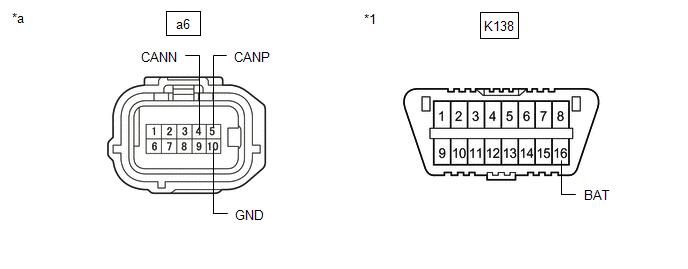

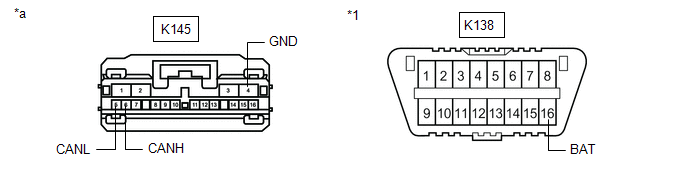

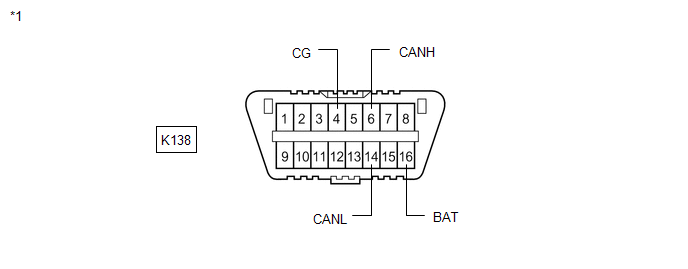

DLC3

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K138-6 (CANH) - K138-14 (CANL)	B - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
K138-6 (CANH) - K138-4 (CG)	B - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K138-14 (CANL) - K138-4 (CG)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K138-6 (CANH) - K138-16 (BAT)	B - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K138-14 (CANL) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

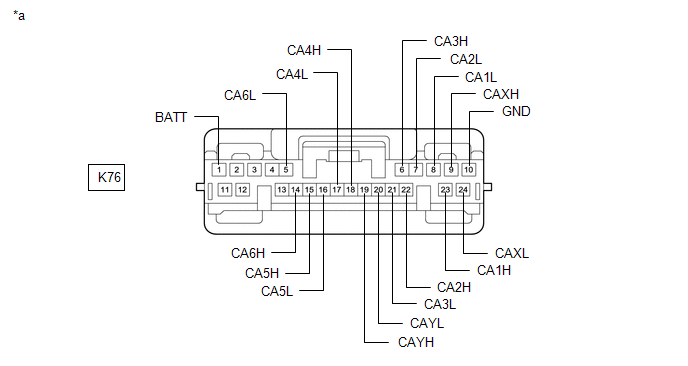

ECU DE PASARELA CENTRAL (ECU DE PASARELA DE RED)

Componente sin mazo de cables conectado

(ECU de pasarela central [ECU de pasarela de red])

(a) Desconecte el cable del terminal negativo (-) de la batería.

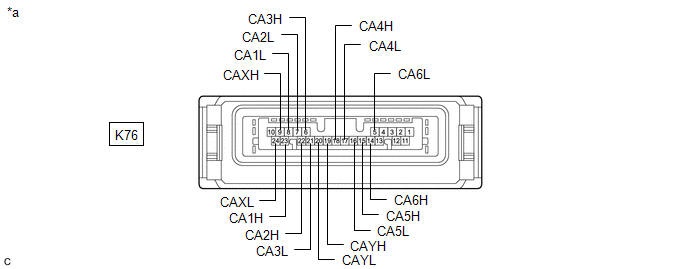

(b) Desconecte el conector K76 de la ECU de pasarela central (ECU de pasarela de red).

Vista delantera del conector del mazo de cables

(A la ECU de pasarela central [ECU de pasarela de red])

Resistencia estándar:

Líneas secundarias de bus de diagnóstico (DLC3 - ECU de pasarela central (ECU de pasarela de red))

No. de terminal (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K76-14 (CA6H) - K76-5 (CA6L)	B - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	1 MΩ o superior
K76-14 (CA6H) - K76-10 (GND)	B - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-5 (CA6L) - K76-10 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-14 (CA6H) - K76-1 (BATT)	B - BE	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K76-5 (CA6L) - K76-1 (BATT)	W - BE	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

Líneas principales del Bus 1

No. de terminal (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K76-23 (CA1H) - K76-9 (CAXH)	B - BE	Línea bus de CAN de alto nivel - línea bus de CAN de alto nivel	Cable desconectado del terminal negativo (-) de la batería.	Inferior a 1 Ω
K76-8 (CA1L) - K76-24 (CAXL)	W - W	Línea bus de CAN de bajo nivel - línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	Inferior a 1 Ω
K76-23 (CA1H) - K76-10 (GND)	B - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-8 (CA1L) - K76-10 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-23 (CA1H) - K76-1 (BATT)	B - BE	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K76-8 (CA1L) - K76-1 (BATT)	W - BE	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

Líneas principales del Bus 2

No. del terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K76-18 (CA4H) - K76-17 (CA4L)	SB - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	108 a 132 Ω
K76-18 (CA4H) - K76-10 (GND)	SB - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-17 (CA4L) - K76-10 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-18 (CA4H) - K76-1 (BATT)	SB - BE	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K76-17 (CA4L) - K76-1 (BATT)	W - BE	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

Líneas principales del Bus 3

No. del terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K76-6 (CA3H) - K76-19 (CAYH)	L - GR	Línea bus de CAN de alto nivel - línea bus de CAN de alto nivel	Cable desconectado del terminal negativo (-) de la batería.	Inferior a 1 Ω
K76-21 (CA3L) - K76-20 (CAYL)	W - W	Línea bus de CAN de bajo nivel - línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	Inferior a 1 Ω
K76-6 (CA3H) - K76-10 (GND)	L - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-21 (CA3L) - K76-10 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-6 (CA3H) - K76-1 (BATT)	L - BE	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K76-21 (CA3L) - K76-1 (BATT)	W - BE	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

Líneas principales del Bus 4

No. de terminal (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K76-22 (CA2H) - K76-7 (CA2L)	G - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	108 a 132 Ω
K76-22 (CA2H) - K76-10 (GND)	G - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-7 (CA2L) - K76-10 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-22 (CA2H) - K76-1 (BATT)	G - BE	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K76-7 (CA2L) - K76-1 (BATT)	W - BE	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

Líneas principales del Bus 5

No. del terminal (símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K76-15 (CA5H) - K76-16 (CA5L)	LG - W	Línea bus de CAN de ALTO nivel - línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	108 a 132 Ω
K76-15 (CA5H) - K76-10 (GND)	LG - W-B	Línea bus de CAN de ALTO nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-16 (CA5L) - K76-10 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K76-15 (CA5H) - K76-1 (BATT)	LG - BE	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K76-16 (CA5L) - K76-1 (BATT)	W - BE	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

SENSOR DE DIRECCIÓN

Componente sin mazo de cables conectado

(sensor de dirección)

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector K71 del sensor de dirección.

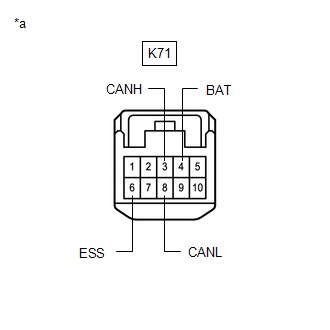

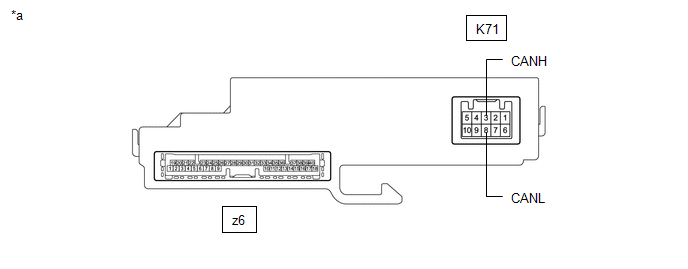

*a	Vista delantera del conector del mazo de cables (al sensor de dirección)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K71-3 (CANH) - K71-8 (CANL)	G - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
K71-3 (CANH) - K71-6 (ESS)	G - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K71-8 (CANL) - K71-6 (ESS)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K71-3 (CANH) - K71-4 (BAT)	G - GR	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K71-8 (CANL) - K71-4 (BAT)	W - GR	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

ECM (para A25A-FKS)

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector A24 del ECM.

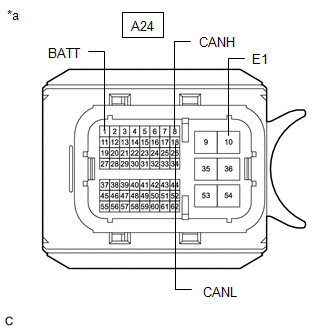

*a	Vista delantera del conector del mazo de cables (al ECM)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
A24-8 (CANH) - A24-18 (CANL)	B - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	108 a 132 Ω
A24-8 (CANH) - A24-10 (E1)	B - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A24-18 (CANL) - A24-10 (E1)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A24-8 (CANH) - A24-1 (BATT)	B - G	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
A24-18 (CANL) - A24-1 (BATT)	W - G	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

ECM (para 2GR-FKS)

Consulte Terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte los conectores A21 y C96 del ECM.

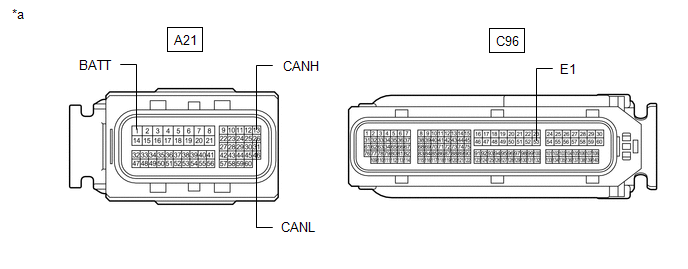

Vista delantera del conector del mazo de cables

(Al ECM)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
A21-13 (CANH) - A21-26 (CANL)	B - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	108 a 132 Ω
A21-13 (CANH) - C96-53 (E1)	B - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A21-26 (CANL) - C96-53 (E1)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A21-13 (CANH) - A21-1 (BATT)	B - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
A21-26 (CANL) - A21-1 (BATT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CONJUNTO DEL MEDIDOR COMBINADO

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desenchufe el conector K21 del conjunto del medidor combinado.

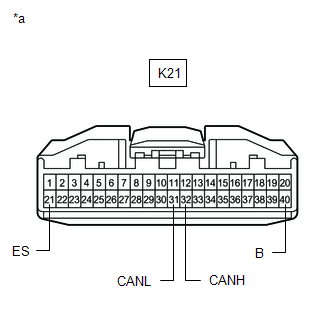

*a	Vista delantero del conector del mazo de cables (al conjunto del medidor combinado)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K21-32 (CANH) - K21-31 (CANL)	B - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	108 a 132 Ω
K21-32 (CANH) - K21-21 (ES)	B - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K21-31 (CANL) - K21-21 (ES)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K21-32 (CANH) - K21-40 (B)	B - LA-B	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K21-31 (CANL) - K21-40 (B)	W - LA-B	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

SUBCONJUNTO DEL ESPEJO DEL MEDIDOR (con sistema de pantalla virtual)

Consulte Terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector p1 del subconjunto del espejo del medidor.

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
p1-12 (MPX1) - p1-13 (MPX2)	P - R	Línea bus de CAN de ALTO nivel - línea bus de CAN de BAJO nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
p1-12 (MPX1) - p1-4 (ES)	P - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
p1-13 (MPX2) - p1-4 (ES)	R - W-B	Línea bus de CAN de BAJO nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
p1-12 (MPX1) - p1-2 (B)	P - P	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
p1-13 (MPX2) - p1-2 (B)	R - P	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

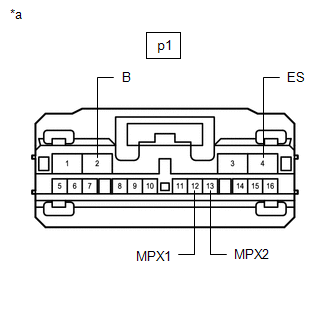

*a	Vista delantera del conector del mazo de cables (Al subconjunto del espejo del medidor)

CONJUNTO DEL ACTUADOR DEL FRENO (sin sistema del freno de estacionamiento eléctrico)

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector A33 del conjunto del actuador del freno.

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
A33-26 (CANH) - A33-14 (CANL)	Y - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
A33-26 (CANH) - A33-38 (GND1)	Y - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A33-14 (CANL) - A33-38 (GND1)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A33-26 (CANH) - A33-25 (+BS)	Y - L	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
A33-14 (CANL) - A33-25 (+BS)	W - L	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

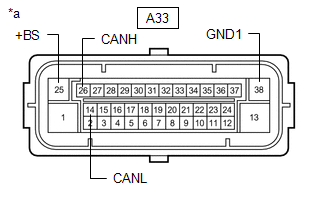

*a	Vista delantera del conector del mazo de cables (al conjunto del actuador del freno)

CONJUNTO DEL ACTUADOR DEL FRENO (con sistema del freno de estacionamiento eléctrico)

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector A34 del conjunto del actuador del freno.

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
A34-5 (CANH) - A34-19 (CANL)	Y - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
A34-5 (CANH) - A34-46 (GND1)	Y - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A34-19 (CANL) - A34-46 (GND1)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A34-5 (CANH) - A34-30 (+BS)	Y - G	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
A34-19 (CANL) - A34-30 (+BS)	W - G	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

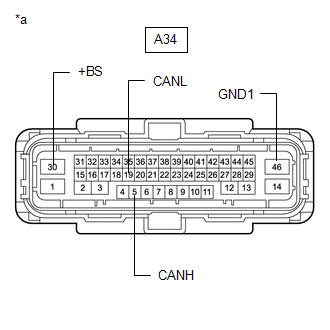

*a	Vista delantera del conector del mazo de cables (al conjunto del actuador del freno)

ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA)

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector de la ECU principal de la carrocería K52 (ECU de la red múltiplex de la carrocería).

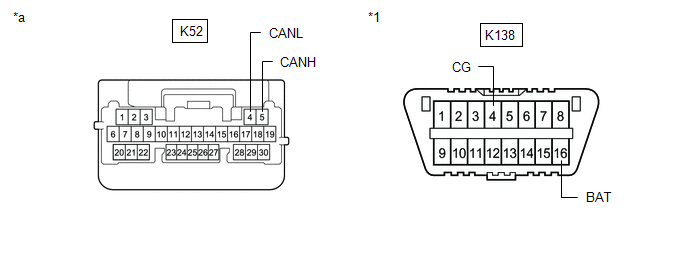

DLC3

Vista delantera del conector del mazo de cables

(A la ECU de la carrocería principal (ECU de la red múltiplex de la carrocería))

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K52-5 (CANH) - K52-4 (CANL)	BE - W	Línea bus de CAN de ALTO nivel - línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
K52-5 (CANH) - K138-4 (CG)	BE - W-B	Línea bus de CAN de ALTO nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K52-4 (CANL) - K138-4 (CG)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K52-5 (CANH) - K138-16 (BAT)	BE - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K52-4 (CANL) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente)

Consulte Terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector K62 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K62-1 (CANH) - K62-2 (CANL)	G - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
K62-1 (CANH) - K62-18 (E)	G - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K62-2 (CANL) - K62-18 (E)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K62-1 (CANH) - K62-4 (+B)	G - W	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K62-2 (CANL) - K62-4 (+B)	W - W	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

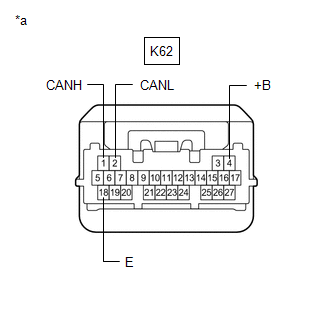

*a	Vista delantera del conector del mazo de cables (A la ECU de certificación (conjunto de la ECU de la llave inteligente))

CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN

Consulte el apartado sobre terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector C71 del conjunto del engranaje de la servodirección de cremallera y piñón.

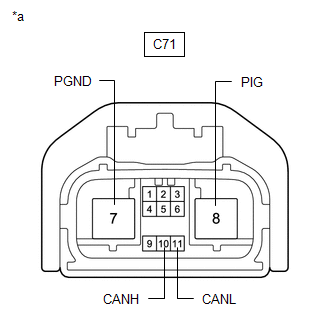

*a	Vista delantera del conector del mazo de cables (al conjunto del engranaje de la servodirección de cremallera y piñón)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
C71-10 (CANH) - C71-11 (CANL)	G - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
C71-10 (CANH) - C71-7 (PGND)	G - B	Línea bus de CAN de ALTO nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
C71-11 (CANL) - C71-7 (PGND)	W - B	Línea bus de CAN de BAJO nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
C71-10 (CANH) - C71-8 (PIG)	G - W	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
C71-11 (CANL) - C71-8 (PIG)	W - W	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CONJUNTO DEL SENSOR DEL AIRBAG

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector K73 del conjunto del sensor del airbag.

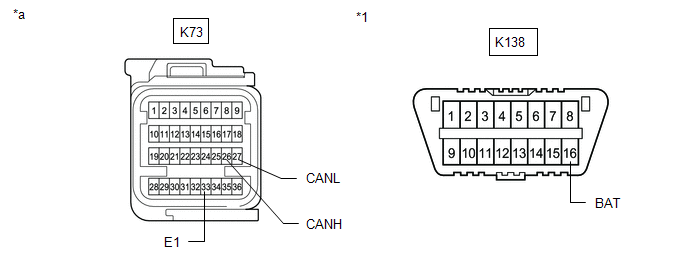

DLC3

Vista delantera del conector del mazo de cables

(Al conjunto del sensor del airbag)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K73-26 (CANH) - K73-27 (CANL)	R - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	108 a 132 Ω
K73-26 (CANH) - K73-33 (E1)	R - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K73-27 (CANL) - K73-33 (E1)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K73-26 (CANH) - K138-16 (BAT)	R - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K73-27 (CANL) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

Consulte el apartado sobre los terminales de la ECU.

Para sistema de aire acondicionado automático
Haga clic aquí
Para sistema de aire acondicionado manual
Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K54-11 (CANH) - K54-12 (CANL)	SB - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
K54-11 (CANH) - K54-4 (GND)	SB - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K54-12 (CANL) - K54-4 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K54-11 (CANH) - K54-1 (B)	SB - LA-B	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K54-12 (CANL) - K54-1 (B)	W - LA-B	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

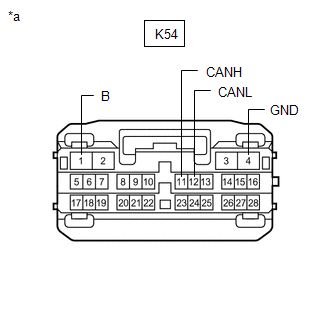

*a	Vista delantera del conector del mazo de cables (Al conjunto del amplificador del aire acondicionado)

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

Consulte Terminales de la ECU.

para sistema audiovisual
Haga clic aquí
para sistema de navegación
Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desacople el conector K2 del conjunto del receptor de radio y pantalla.

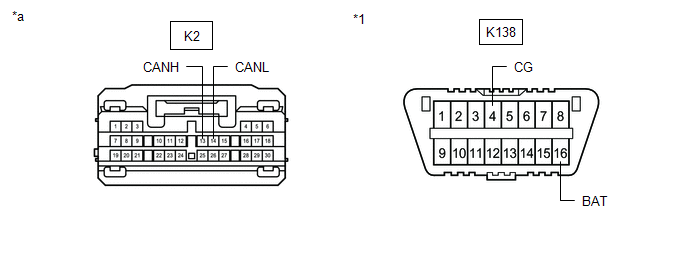

DLC3

Vista delantera del conector del mazo de cables

(al conjunto del receptor de radio y pantalla)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K2-13 (CANH) - K2-14 (CANL)	B - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
K2-13 (CANH) - K138-4 (CG)	B - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K2-14 (CANL) - K138-4 (CG)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K2-13 (CANH) - K138-16 (BAT)	B - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K2-14 (CANL) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO (con supervisión de punto ciego)

Consulte Terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector W5 del sensor derecho de supervisión de punto ciego.

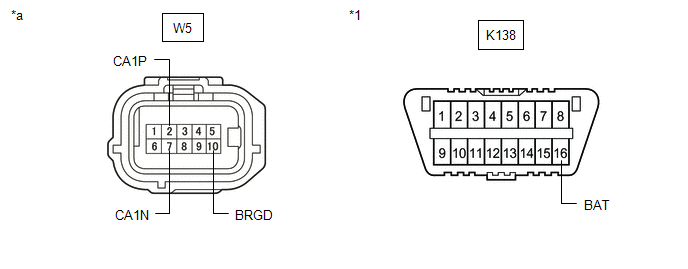

DLC3

Vista frontal del conector del mazo de cables

(al sensor de supervisión de punto ciego derecho)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
W5-2 (CA1P) - W5-7 (CA1N)	V - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
W5-2 (CA1P) - W5-10 (BRGD)	V - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
W5-7 (CA1N) - W5-10 (BRGD)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
W5-2 (CA1P) - K138-16 (BAT)	V - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
W5-7 (CA1N) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CÁMARA DE RECONOCIMIENTO DE AVANCE (con sistema de cámara delantera)

Consulte Terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector V21 de la cámara de reconocimiento delantera.

DLC3

Vista delantera del conector del mazo de cables

(a la cámara de reconocimiento de avance)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
V21-5 (CA1P) - V21-11 (CA1N)	L - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
V21-5 (CA1P) - V21-10 (GND)	L - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
V21-11 (CA1N) - V21-10 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
V21-5 (CA1P) - K138-16 (BAT)	L - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
V21-11 (CA1N) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA (con sistema de cámara delantera)

Consulte Terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector A30 del conjunto del sensor del radar de onda milimétrica.

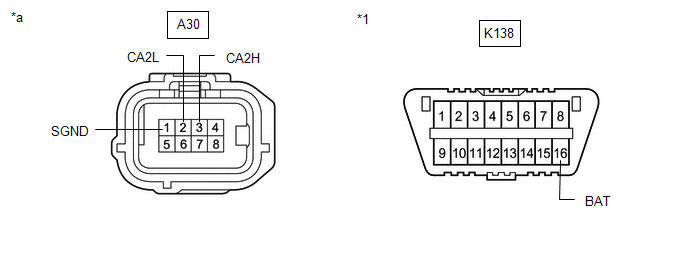

DLC3

Vista delantera del conector del mazo de cables

(al conjunto del sensor de radar de onda milimétrica)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
A30-3 (CA2H) - A30-2 (CA2L)	R - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
A30-3 (CA2H) - A30-1 (SGND)	R - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A30-2 (CA2L) - A30-1 (SGND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
A30-3 (CA2H) - K138-16 (BAT)	R - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
A30-2 (CA2L) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

ECU DE DETECCIÓN DE OCUPANTES

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector a6 de la ECU de detección de ocupantes.

DLC3

Vista delantera del conector del mazo de cables

(A la ECU de detección de ocupantes)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
a6-5 (CANP) - a6-4 (CANN)	L - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
a6-5 (CANP) - a6-10 (GND)	L - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
a6-4 (CANN) - a6-10 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
a6-5 (CANP) - K138-16 (BAT)	L - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
a6-4 (CANN) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

DCM (TRANSCEPTOR DE TELEMÁTICA) (con transceptor de telemática)

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector K140 del DCM (transceptor de telemática).

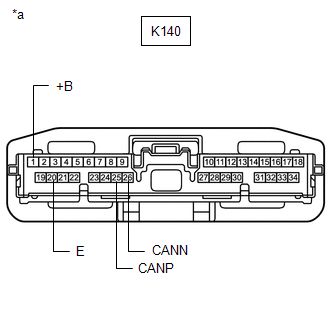

*a	Vista delantera del conector del mazo de cables (Al DCM (transceptor de telemática))

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K140-25 (CANP) - K140-26 (CANN)	R - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
K140-25 (CANP) - K140-20 (E)	R - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K140-26 (CANN) - K140-20 (E)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K140-25 (CANP) - K140-1 (+B)	R - B	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K140-26 (CANN) - K140-1 (+B)	W - B	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CONJUNTO DE LA CÁMARA DE TELEVISIÓN TRASERA (con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica)

Consulte el apartado sobre los terminales de la ECU.

Con sistema de supervisión de asistencia al estacionamiento
Haga clic aquí
Con sistema de supervisión de vista panorámica
Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector m1 del conjunto de la cámara de televisión trasera.

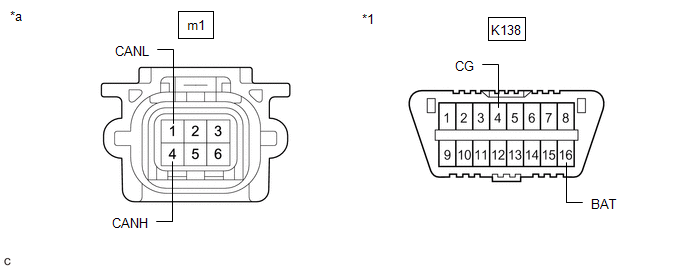

DLC3

Vista delantera del conector del mazo de cables

(al conjunto de la cámara de televisión trasera)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
m1-4 (CANH) - m1-1 (CANL)	R - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
m1-4 (CANH) - K138-4 (CG)	R - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
m1-1 (CANL) - K138-4 (CG)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
m1-4 (CANH) - K138-16 (BAT)	R - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
m1-1 (CANL) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE (con sistema intuitivo de asistencia al estacionamiento)

Consulte el apartado sobre los terminales de la ECU.

Con sistema intuitivo de asistencia al estacionamiento
Haga clic aquí
Con sistema de asistencia al freno de estacionamiento
Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector R39 del conjunto de la ECU de advertencia de espacio libre.

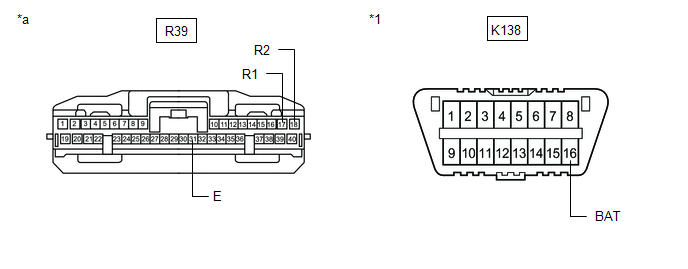

DLC3

Vista delantera del conector del mazo de cables

(Al conjunto de la ECU de advertencia de espacio libre)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
R39-17 (R1) - R39-18 (R2)	L - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
R39-17 (R1) - R39-31 (E)	L - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
R39-18 (R2) - R39-31 (E)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
R39-17 (R1) - K138-16 (BAT)	L - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
R39-18 (R2) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CONTROLADOR DE LA CÁMARA DE TELEVISIÓN (con sistema de supervisión de vista panorámico)

Consulte Terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector R125 del controlador de la cámara de televisión.

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
R125-11 (CANH) - R125-12 (CANL)	GR - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
R125-11 (CANH) - R125-4 (GND1)	GR - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
R125-12 (CANL) - R125-4 (GND1)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
R125-11 (CANH) - R125-1 (+B)	GR - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
R125-12 (CANL) - R125-1 (+B)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

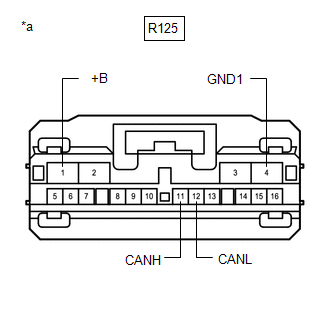

*a	Vista delantera del conector del mazo de cables (al controlador de la cámara de televisión)

RECEPTOR Y ECU DE ADVERTENCIA DE LA PRESIÓN DE LOS NEUMÁTICOS (para el sistema de advertencia de la presión de los neumáticos con función de visualización de la presión de inflado de los neumáticos (sin sistema de llave inteligente))

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector R128 del receptor y la ECU de advertencia de la presión de los neumáticos.

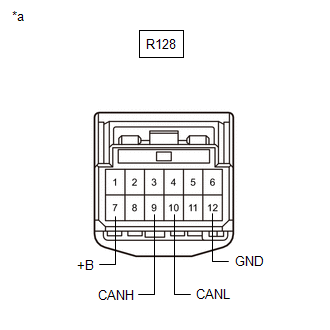

*a	Vista delantera del conector del mazo de cables (al receptor y la ECU de advertencia de la presión de los neumáticos)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
R128-9 (CANH) - R128-10 (CANL)	L - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
R128-9 (CANH) - R128-12 (GND)	L - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
R128-10 (CANL) - R128-12 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
R128-9 (CANH) - R128-7 (+B)	L - LA-L	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
R128-10 (CANL) - R128-7 (+B)	W - LA-L	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector R127 del receptor y la ECU de advertencia de la presión de los neumáticos.

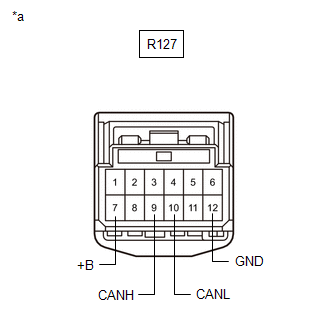

*a	Vista delantera del conector del mazo de cables (al receptor y la ECU de advertencia de la presión de los neumáticos)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
R127-9 (CANH) - R127-10 (CANL)	L - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
R127-9 (CANH) - R127-12 (GND)	L - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
R127-10 (CANL) - R127-12 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
R127-9 (CANH) - R127-7 (+B)	L - LA-R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
R127-10 (CANL) - R127-7 (+B)	W - LA-R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

CONJUNTO DE LA ECU DE 4WD (para AWD)

Consulte el apartado sobre los terminales de la ECU.

Haga clic aquí

(a) Desconecte el cable del terminal negativo (-) de la batería.

(b) Desconecte el conector K145 del conjunto de la ECU de 4WD.

DLC3

Vista delantera del conector del mazo de cables

(Al conjunto de la ECU de 4WD)

Resistencia estándar:

Terminal N° (Símbolo)	Color del cableado	Descripción del terminal	Condición	Condición especificada
K145-6 (CANH) - K145-5 (CANL)	P - W	Línea bus de CAN de alto nivel - Línea bus de CAN de bajo nivel	Cable desconectado del terminal negativo (-) de la batería.	De 54 a 69 Ω
K145-6 (CANH) - K145-4 (GND)	P - W-B	Línea bus de CAN de alto nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K145-5 (CANL) - K145-4 (GND)	W - W-B	Línea bus de CAN de bajo nivel - Masa	Cable desconectado del terminal negativo (-) de la batería.	200 Ω o superior
K145-6 (CANH) - K138-16 (BAT)	P - R	Línea bus de CAN de alto nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior
K145-5 (CANL) - K138-16 (BAT)	W - R	Línea bus de CAN de bajo nivel - Terminal positivo de la batería (+)	Cable desconectado del terminal negativo (-) de la batería.	6 kΩ o superior

Tabla De DiagnÓsticos De Problemas

TABLA DE DIAGNÓSTICOS DE PROBLEMAS OBSERVACIÓN: Consulte la tabla siguiente para determinar la causa del síntoma del problema. Inspeccione los fusibles y los relés relacionados con este ...

Sistema De DiagnÓstico

SISTEMA DE DIAGNÓSTICO INSPECCIONE LOS SISTEMAS INSTALADOS (ECU Y SENSORES) QUE UTILIZAN COMUNICACIONES CAN (a) Los sistemas (ECU y sensores) que utilizan la comunicación CAN varían dependiendo d ...

LEER SIGUIENTE:

Componentes
COMPONENTES ILUSTRACIÓN *1 SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS - - N*m (kgf*cm, lbf*pi.): par de apriete especificado - - ILUSTRACIÓN *1 CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS *2 ...

La función de bajada automática no abre por completo el elevalunas eléctrico (se activa la función de protección contra atrapamiento)
DESCRIPCIÓN Si el cristal de la puerta no se mueve suavemente o un conjunto del motor del regulador del elevalunas eléctrico o el subconjunto del regulador de la ventanilla de la puerta no funcionan correctamente, puede que la función de protección de pasador se active automáticamente, lo cual ...

InspecciOn En El VehIculo
INSPECCION EN EL VEHICULO PRECAUCION / AVISO / OBSERVACION ADVERTENCIA: Para evitar lesiones debido al contacto con un ventilador de refrigeracion o una correa trapezoidal ranurada en funcionamiento, mantenga las manos y la ropa alejados del ventilador de refrigeracion y de la correa trapezoidal r ...

Toyota Camry Manual de reparaciones XV70 (2017-2023): Terminales De La Ecu

Tabla De DiagnÓsticos De Problemas

Sistema De DiagnÓstico

LEER SIGUIENTE:

Categorías
