TERMINALES DE LA ECU

CONJUNTO DEL MEDIDOR COMBINADO

(a) Mida la tension y la resistencia, y compruebe si hay impulsos segun los valores de la tabla siguiente.

No. de terminal (simbolo)	Color del cableado	Senal de entrada/salida	Condicion	Condicion especificada
K21-1 (ILL-) - Masa de la carroceria	LA-L - Masa de la carroceria	Salida	Luces traseras apagadas > encendidas	Por debajo de 1 V > Generacion de impulsos
K21-2 (EP) - Masa de la carroceria	W-B - Masa de la carroceria	-	Siempre	Por debajo de 1 ?
K21-4 (INT) - Masa de la carroceria	L - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, interruptor OK en la almohadilla del volante pulsado	De 8 a 15 V
K21-5 (SI) - Masa de la carroceria	W - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, rueda girando	Generacion de impulsos (consulte la forma de onda 1)
K21-6 (+S) - Masa de la carroceria	L - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, rueda girando	Generacion de impulsos (consulte la forma de onda 1)
K21-7 (VCM) - Masa de la carroceria	BE - Masa de la carroceria	Entrada	Motor en arrancado, interruptor de advertencia de vacio desconectado (indicador de advertencia del freno desconectado) > encendido (indicador de advertencia del freno activado)	11 a 14 V > Inferior a 1 V
K21-9 (S)*1 - Masa de la carroceria	LA-R - Masa de la carroceria	Entrada	Motor en marcha > detenido	11 a 14 V > Inferior a 1 V
K21-12 (SW) - Masa de la carroceria	G - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, nivel no bajo del liquido de frenos (indicador de advertencia del freno en OFF) > bajo (indicador de advertencia del freno encendido)	11 a 14 V > Inferior a 1 V
K21-14 (FR) - K21-33 (FE)	LG - SB3 LG - BE4	Entrada	Interruptor de encendido en posicion ON, nivel de combustible lleno > bajo (indicador de advertencia del nivel de combustible encendido)	Generacion de impulsos (consulte la forma de onda 2)
K21-15 (FV) - Masa de la carroceria	L - Masa de la carroceria3 GR - Masa de la carroceria4	Entrada	Interruptor de encendido en ON	Generacion de impulsos (consulte la forma de onda 3)
K21-17 (WLVL) - Masa de la carroceria	LG - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, nivel del liquido lavaparabrisas no bajo > bajo	11 a 14 V > Inferior a 1 V
K21-18 (RLMT) - Masa de la carroceria	BE - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero izquierdo apagado > encendido	11 a 14 V > Inferior a 1 V
K21-19 (RCMT) - Masa de la carroceria	R - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero central apagado > encendido	11 a 14 V > Inferior a 1 V
K21-20 (RRMT) - Masa de la carroceria	G - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, indicador de advertencia del cinturon de seguridad del asiento trasero derecho apagado > encendido	11 a 14 V > Inferior a 1 V
K21-21 (ES) - Masa de la carroceria	W-B - Masa de la carroceria	-	Siempre	Inferior a 1 ?
K21-24 (RLSB) - Masa de la carroceria	SB - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, cinturon de seguridad del asiento trasero izquierdo desabrochado > abrochado	Inferior a 1 V > 11 a 14 V
K21-25 (RCSB) - Masa de la carroceria	B - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, cinturon de seguridad del asiento trasero central desabrochado > abrochado	Inferior a 1 V > 11 a 14 V
K21-26 (RRSB) - Masa de la carroceria	LG - Masa de la carroceria	Entrada	Interruptor de encendido activado, cinturon de seguridad del asiento trasero derecho desabrochado > abrochado	Inferior a 1 V > 11 a 14 V
K21-27 (OILW) - Masa de la carroceria	W - Masa de la carroceria	Entrada	Interruptor de encendido ON, el nivel de aceite del motor no es bajo > bajo	Inferior a 1 V > 11 a 14 V
K21-28 (MSM+) - Masa de la carroceria	GR - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, interruptores up, down, right y left en el interruptor de la almohadilla del volante sin pulsar.	4.8 a 5.2 V
K21-29 (MSTI) - Masa de la carroceria	R - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, interruptores OK y BACK del interruptor de la almohadilla del volante sin pulsar	4.8 a 5.2 V
K21-31 (CANL)	W	Entrada/salida	-	-
K21-32 (CANH)	B	Entrada/salida	-	-
K21-33 (FE) - Masa de la carroceria	SB - Masa de la carroceria3 BE - Masa de la carroceria4	-	Siempre	Inferior a 1 ?
K21-35 (FR2) - K21-33 (FE)*3	V - SB	Entrada	Interruptor de encendido en posicion ON, nivel de combustible lleno > bajo (indicador de advertencia del nivel de combustible encendido)	Generacion de impulsos (consulte la forma de onda 2)
K21-36 (TX+)*2	G	Entrada/salida	-	-
K21-37 (TX-)*2	W	Entrada/salida	-	-
K21-39 (IG+) - Masa de la carroceria	LA-GR - Masa de la carroceria	Entrada	Interruptor de encendido desactivado > Interruptor de encendido en posicion ON	Inferior a 1 V > 11 a 14 V
K21-40 (B) - Masa de la carroceria	LA-B - Masa de la carroceria	Entrada	Siempre	De 11 a 14 V
K20-1 (ODO) - Masa de la carroceria	LA-L - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, interruptor ODO/TRIP sin pulsar	4.8 a 5.2 V
K20-2 (TR) - Masa de la carroceria	L - Masa de la carroceria	Entrada	Interruptor de encendido en posicion ON, interruptor de subida del reostato de control de las luces e interruptor de bajada del reostato de control de las luces sin pulsar	4.8 a 5.2 V
K20-3 (HAZ) - Masa de la carroceria	LA-R - Masa de la carroceria	Entrada	Interruptor de advertencia de riesgo en OFF > pulsado	11 a 14 V > Inferior a 1 V
K20-5 (SW3) - Masa de la carroceria	LA-B - Masa de la carroceria	-	Siempre	Por debajo de 1 ?
K20-7 (LR) - Masa de la carroceria	LA-G - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, indicador luminoso del intermitente derecho apagado > parpadea	Por debajo de 1 V > 11 a 14 V > Por debajo de 1 V
K20-8 (B) - Masa de la carroceria	LA-B - Masa de la carroceria	Entrada	Siempre	De 11 a 14 V
K20-10 (TRNL) - Masa de la carroceria	BE - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, indicador luminoso del intermitente izquierdo apagado > parpadea	Por debajo de 1 V > 11 a 14 V > Por debajo de 1 V
K20-11 (LL) - Masa de la carroceria	LA-LG - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, indicador luminoso del intermitente izquierdo apagado > parpadea	Por debajo de 1 V > 11 a 14 V > Por debajo de 1 V
K20-13 (TRNR) - Masa de la carroceria	BE - Masa de la carroceria	Salida	Interruptor de encendido en posicion ON, indicador luminoso del intermitente derecho apagado > parpadea	Por debajo de 1 V > 11 a 14 V > Por debajo de 1 V

*1: para 2GR-FKS
*2: para conjunto del receptor de radio y pantalla de 9 pulgadas
*3: para AWD
*4: para 2WD

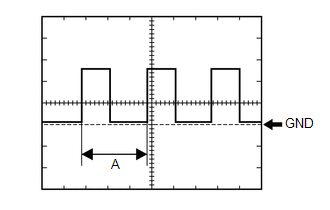

Forma de onda 1:

Elemento	Condicion
Conexion del tester	K21-5 (SI) - Masa de la carroceria K21-6 (+S) - Masa de la carroceria
Configuracion de la herramienta	5 V/DIV., 20 ms./DIV.
Estado	Interruptor de encendido en posicion ON, rueda girando

OBSERVACION:

Cuando el sistema funciona correctamente, la revolucion de una rueda genera 4 impulsos. A medida que aumenta la velocidad del vehiculo, se estrecha el ancho indicado por (A) en la ilustracion.

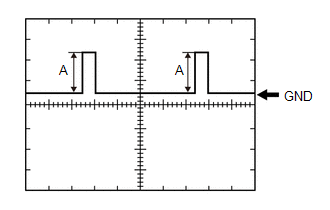

Forma de onda 2:

Elemento	Condicion
*: para AWD
Conexion del tester	K21-14 (FR) - K21-33 (FE) K21-35 (FR2) - K21-33 (FE)*
Ajuste de la herramienta	2.5 V/DIV., 20 ms./DIV.
Estado	Interruptor de encendido en posicion ON, nivel de combustible lleno > bajo (indicador de advertencia del nivel de combustible encendido)

OBSERVACION:

La magnitud de la tension (A) cambia como se muestra en las siguientes tablas.

para 2WD:

Condicion	Tension
Interruptor de encendido activado, nivel del deposito lleno	4.0 a 4.6 V
Interruptor de encendido activado, nivel del deposito bajo (indicador de advertencia del nivel de combustible encendido)	0.3 a 1.5 V

para AWD:

Condicion	Tension
Condicion	K21-14 (FR) - K21-33 (FE)	K21-35 (FR2) - K21-33 (FE)
Interruptor de encendido activado, nivel del deposito lleno	4.2 a 4.6 V	4.0 a 4.6 V
Interruptor de encendido en posicion ON, nivel de combustible 1/2	4.2 a 4.6 V	0.3 a 0.7 V
Interruptor de encendido activado, nivel del deposito bajo (indicador de advertencia del nivel de combustible encendido)	0.3 a 1.5 V	0.3 a 0.7 V

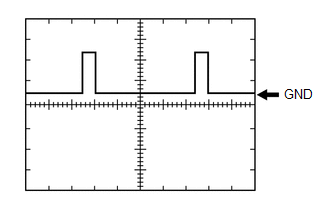

Forma de onda 3:

Elemento	Condicion
Conexion del tester	K21-15 (FV) - Masa de la carroceria
Configuracion de la herramienta	2.5 V/DIV., 20 ms./DIV.
Estado	Interruptor de encendido en ON
Tension Estandar	4.5 a 5.5 V
