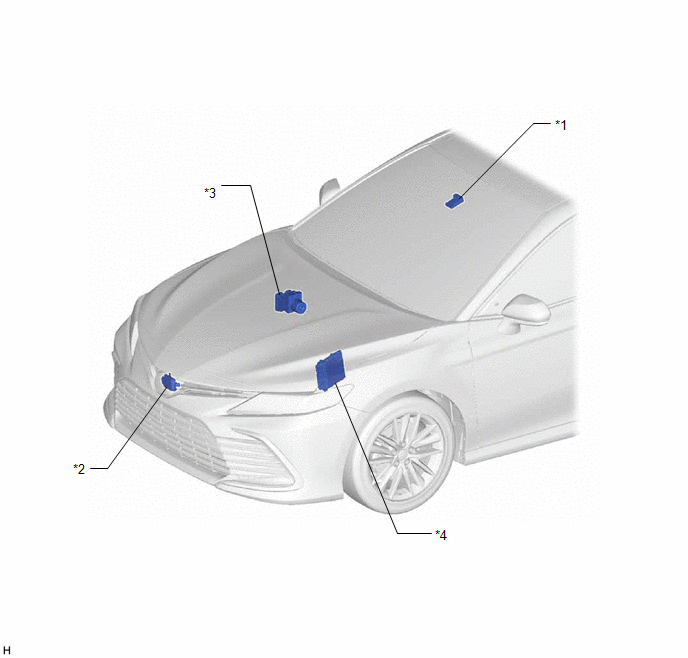

UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN
|
*1 | CÁMARA DE RECONOCIMIENTO DE AVANCE |
*2 | CONJUNTO DEL SENSOR DE RADAR DE ONDA MILIMÉTRICA |
|
*3 | ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) |
*4 | ECM |

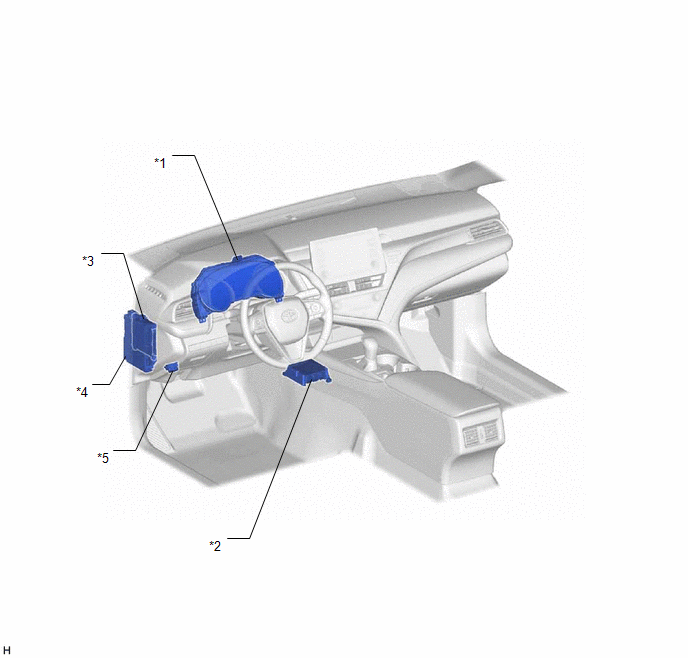

ILUSTRACIÓN
|
*1 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*2 | CONJUNTO DEL SENSOR DEL AIRBAG |
|
*3 | ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*4 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 3 |
|
*5 | DLC3 |
- | - |
PrecauciÓn
Diagrama Del SistemaSistema de visualizacion de la temperatura ambiente
DESCRIPCION El conjunto del termistor esta instalado
en la parte delantera del conjunto del condensador del enfriador para
detectar la temperatura ambiente. El conjunto del termistor detecta las
fluctuaciones de la temperatura ambiente y la envia en forma de senal al
conjunto del medidor com ...
ExtracciOn
EXTRACCION PROCEDIMIENTO 1. PRECAUCION (sin sistema de navegacion)
AVISO:
Cuando sustituya el conjunto del receptor de radio y pantalla, sustituyalo siempre por uno nuevo. Si el conjunto del receptor de radio y pantalla instalado actualmente ya habia sido utilizado por otro vehiculo, es posible q ...
Componentes
COMPONENTES ILUSTRACION
*A Para techo normal
*B excepto techo
normal *1
CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO
*2 SUBCONJUNTO DE
LA CAJA DE LA CONSOLA DEL TECHO
*3 CONJUNTO DEL
MICROFONO DEL TELEFONO
- - ...
