UBICACIÓN DE LAS PIEZAS

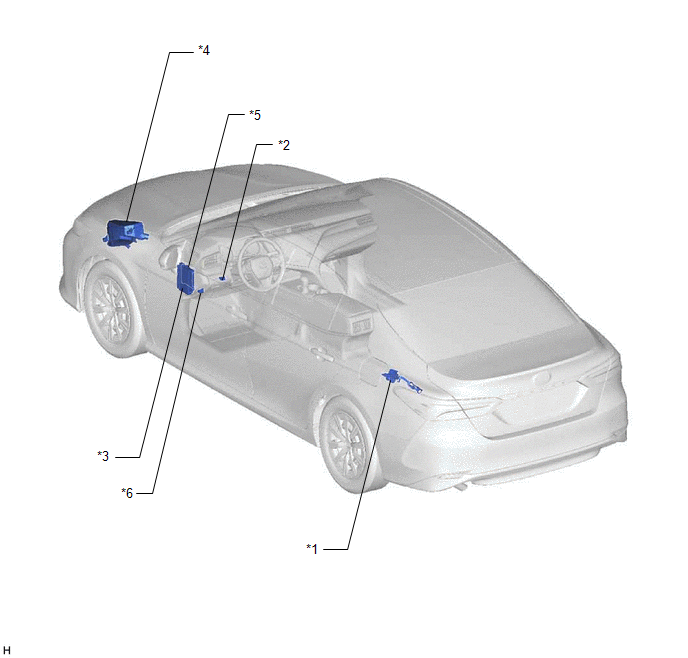

ILUSTRACIÓN
|
*1 | CONJUNTO DE BLOQUEO DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE CON MOTOR |
*2 | INTERRUPTOR DEL DISPOSITIVO DE APERTURA DE LA TAPA DEL DEPÓSITO DE COMBUSTIBLE |
|
*3 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - RELÉ DE APERTURA DE COMBUSTIBLE |
*4 | CONJUNTO DEL BLOQUE DE EMPALMES NO. 1 Y BLOQUE DE RELÉS DEL COMPARTIMIENTO DEL MOTOR NO. 1 - FUSIBLE DE APERTURA DEL COMBUSTIBLE |
|
*5 | ECU PRINCIPAL DE LA CARROCERÍA (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*6 | DLC3 |
PrecauciÓn
Diagrama Del SistemaCircuito del interruptor de la luz de cortesía del capó del motor
DESCRIPCIÓN El interruptor de la luz de cortesía del capó del motor está instalado en el conjunto de bloqueo del capó. Este interruptor se activa cuando se cierra el capó del motor y se desactiva cuando se abre el capó del motor. DIAGRAMA DE CONEXIONE ...
El avisador acustico no suena
DIAGRAMA DE CONEXIONES
PRECAUCION /
AVISO / OBSERVACION
AVISO:
Durante la comprobacion de los DTC, asegurese de que el sistema de
supervision de punto ciego este activado.
Inspeccione los fusibles de los circuitos relacionados con este sistema
antes de realizar el siguiente procedimiento ...
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.
PROCEDIMIENTO 1. EXTRAIGA LA CUBIERTA DE LA PUERTA DEL COMPARTIMIENTO DE EQUI ...
