UBICACIÓN DE LAS PIEZAS

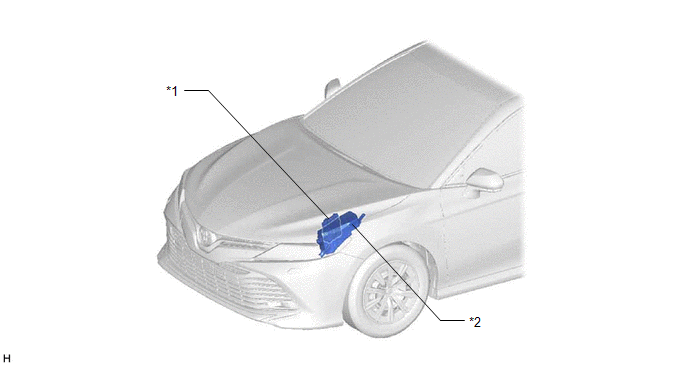

ILUSTRACIÓN
|
*1 | ECM |
*2 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR - RELÉ ST - FUSIBLE EFI-MAIN NO. 1 - FUSIBLE J/B-B - FUSIBLE ETCS |

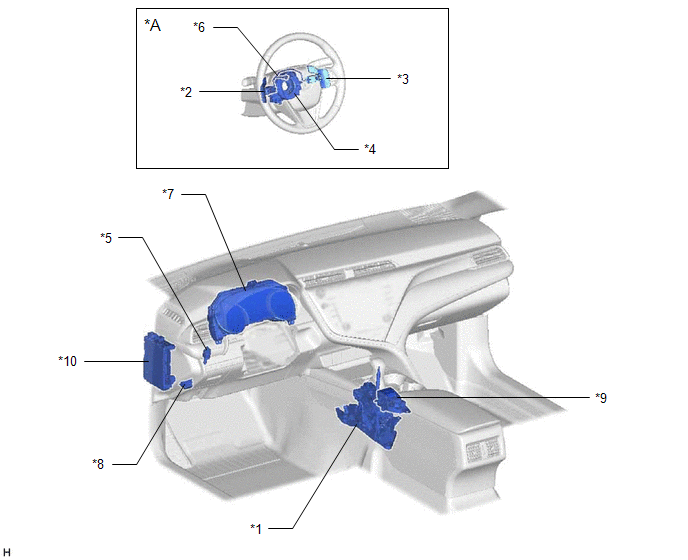

ILUSTRACIÓN
|
*A | Con interruptor basculante de cambio |
- | - |
|
*1 | CONJUNTO DE LA UNIDAD DE CONTROL DE BLOQUEO DEL CAMBIO - INTERRUPTOR DE CONTROL DE LA TRANSMISIÓN |
*2 | INTERRUPTOR BASCULANTE DE CAMBIO IZQUIERDO (CONJUNTO DEL INTERRUPTOR DE CAMBIO DE LA TRANSMISIÓN) |
|
*3 | INTERRUPTOR BASCULANTE DE CAMBIO DERECHO (CONJUNTO DEL INTERRUPTOR DE CAMBIO DE LA TRANSMISIÓN) |
*4 | SUBCONJUNTO DEL CABLE ESPIRAL |
|
*5 | CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO |
*6 | CABLE DEL INTERRUPTOR NO. 1 |
|
*7 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
*8 | DLC3 |
|
*9 | CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO (JUEGO DE INTERRUPTORES) - INTERRUPTOR DEL MODO Sports - INTERRUPTOR DEL MODO NORMAL |
*10 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE STOP - FUSIBLE ECU-ACC - FUSIBLE BKUP LP |

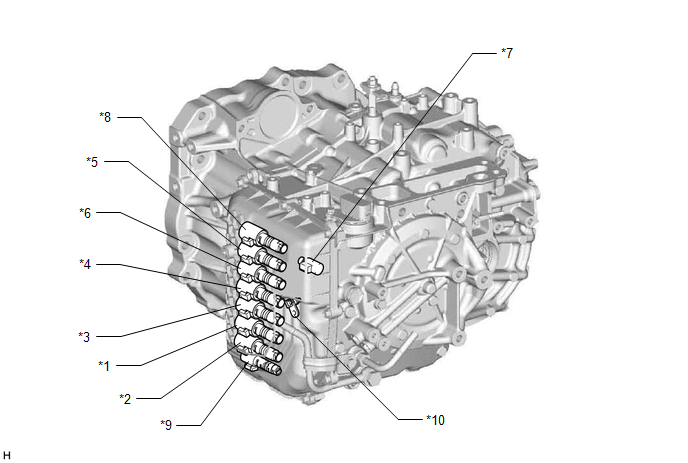

ILUSTRACIÓN
|
*1 | Válvula solenoide (SL1) |
*2 | VÁLVULA SOLENOIDE (SL2) |
|
*3 | VÁLVULA SOLENOIDE (SL3) |
*4 | VÁLVULA SOLENOIDE (SL4) |
|
*5 | VÁLVULA SOLENOIDE (SL5) |
*6 | VÁLVULA SOLENOIDE (SL6) |
|
*7 | VÁLVULA SOLENOIDE (SL) |
*8 | VÁLVULA SOLENOIDE (SLU) |
|
*9 | Válvula solenoide (SLT) |
*10 | CABLE DE LA TRANSMISIÓN - SENSOR DE TEMPERATURA DEL ATF |

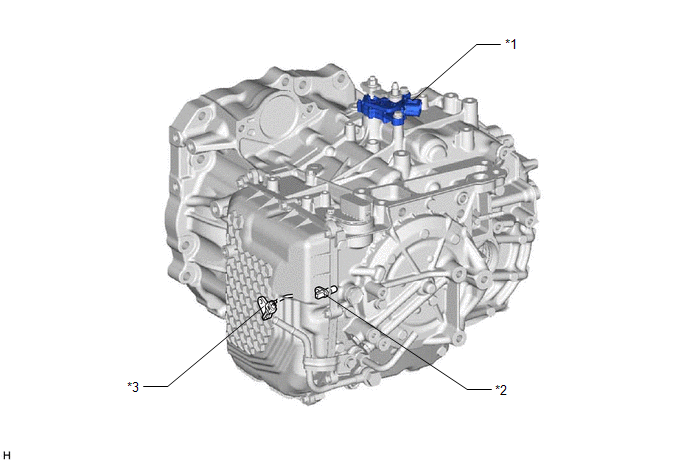

ILUSTRACIÓN
|
*1 | CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO |
*2 | SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NT) |
|
*3 | SENSOR DE REVOLUCIONES DE LA TRANSMISIÓN (NC) |
- | - |
