UBICACION DE LAS PIEZAS

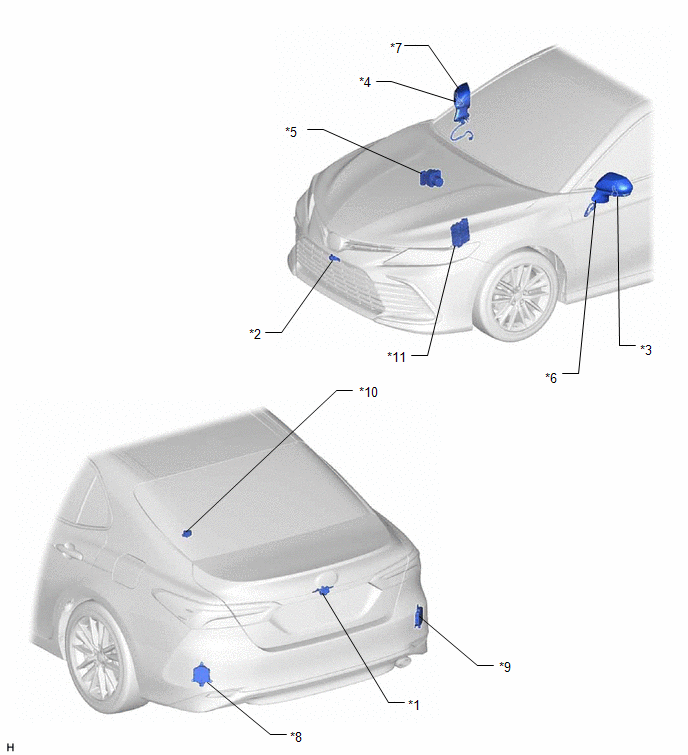

ILUSTRACION
|
*1 | CONJUNTO DE LA CAMARA DE TELEVISION TRASERA | *2 |
CONJUNTO DE LA CAMARA DE TELEVISION DELANTERA |
|
*3 | CONJUNTO DE LA CAMARA DE TELEVISION LATERAL IZQUIERDA |
*4 | CONJUNTO DE LA CAMARA DE TELEVISION LATERAL DERECHA |
|
*5 | CONJUNTO DEL ACTUADOR DEL FRENO - ECU DE CONTROL DE DERRAPE |
*6 | CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO |
|
*7 | CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO | *8 |
SENSOR DE SUPERVISION DE PUNTO CIEGO IZQUIERDO |
|
*9 | SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO |
*10 | AVISADOR ACUSTICO RCTA (AVISADOR ACUSTICO DE SUPERVISION DE PUNTO CIEGO) |
|
*11 | ECM |
- | - |

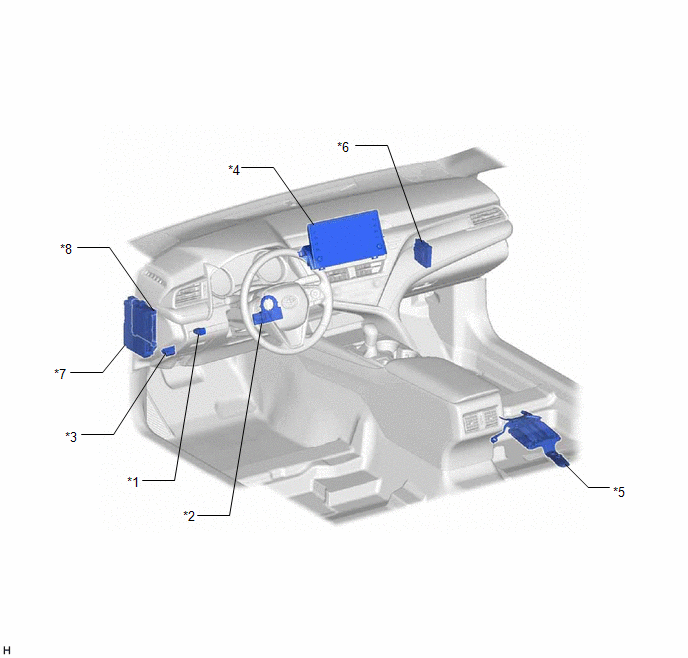

ILUSTRACION
|
*1 | INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA |
*2 | SENSOR DE DIRECCION |
|
*3 | DLC3 |
*4 | CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
|
*5 | CONTROLADOR DE LA CAMARA DE TELEVISION | *6 |
CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE |
|
*7 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 1 - FUSIBLE ECU-IG1 NO. 3 - FUSIBLE ECU-DCC NO. 1 - FUSIBLE ECU-B NO. 2 - FUSIBLE ECU-ACC |
*8 | ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
PrecauciOn
Diagrama Del SistemaInstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
Haga clic aqui PROCEDI ...
ExtracciÓn
EXTRACCIÓN PROCEDIMIENTO 1. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MÚLTIPLEX CON PANEL BASE DEL REPOSABRAZOS SUPERIOR DE LA PUERTA DELANTERA
Haga clic aquí 2. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL ESPEJO EXTERIOR
(a) Utilice un destornillador para desenganchar los 5 g ...
COmo Proceder Con La LocalizaciOn De AverIas
PRECAUCION/AVISO/SUGERENCIA
OBSERVACION:
Siga este procedimiento para localizar averias del sistema de
advertencia de olvido de llaves.
*: utilice el Techstream.
PROCEDIMIENTO
1. VEHICULO LLEVADO AL TALLER
SIGUIENTE
2. CONTROL DE ANA ...
