UBICACION DE LAS PIEZAS

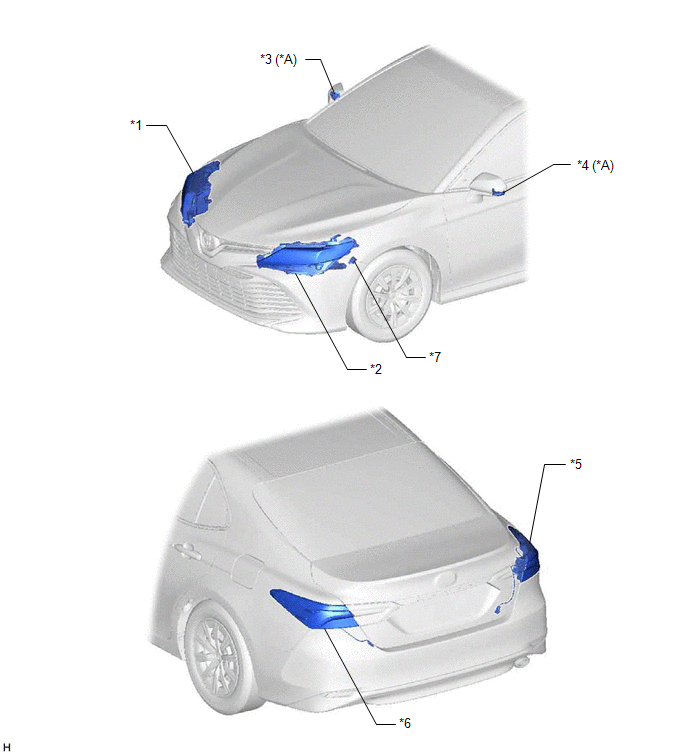

ILUSTRACION
|
*A | Con intermitentes laterales | - |
- |
| *1 |
CONJUNTO DEL FARO DERECHO - INTERMITENTES |
*2 | CONJUNTO DEL FARO IZQUIERDO - INTERMITENTES |
|
*3 | CONJUNTO DEL INTERMITENTE LATERAL DERECHO |
*4 | CONJUNTO DEL INTERMITENTE LATERAL IZQUIERDO |
|
*5 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS - INTERMITENTES |
*6 | CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS - INTERMITENTES |
|
*7 | AVISADOR ACUSTICO DE BLOQUEO INALAMBRICO DE LAS PUERTAS |
- | - |

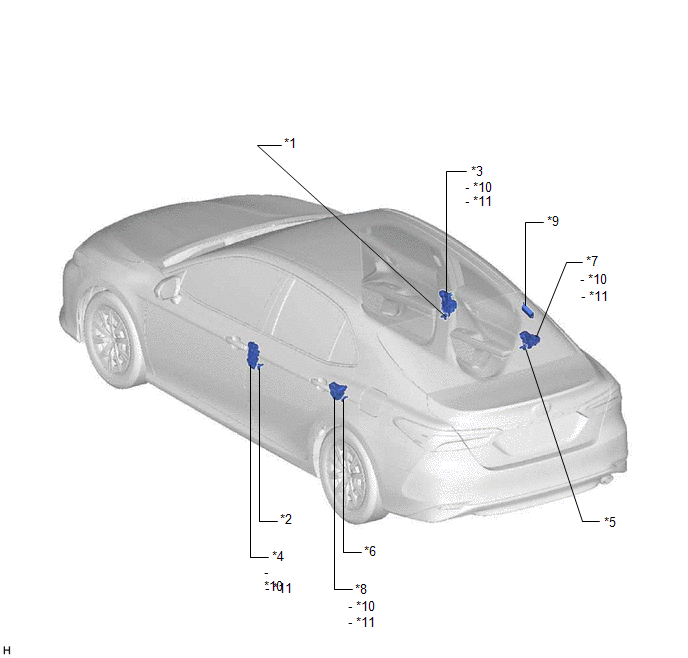

ILUSTRACION
.png)
|
*1 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado derecho) | *2 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA DELANTERA (para el lado izquierdo) |
|
*3 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA DERECHA CON MOTOR |
*4 | CONJUNTO DE LA CERRADURA DE LA PUERTA DELANTERA IZQUIERDA CON MOTOR |
|
*5 | CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (para el lado derecho) | *6 |
CONJUNTO DEL INTERRUPTOR DE LA LUZ DE CORTESIA DE LA PUERTA TRASERA (para el lado izquierdo) |
|
*7 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA DERECHA CON MOTOR |
*8 | CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA IZQUIERDA CON MOTOR |
|
*9 | CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS Y DEL SISTEMA DE SUPERVISION DE LA PRESION DE LOS NEUMATICOS |
*10 | MOTOR DE BLOQUEO DE PUERTAS |
|
*11 | INTERRUPTOR DE DETECCION DE DESBLOQUEO DE PUERTAS |
- | - |

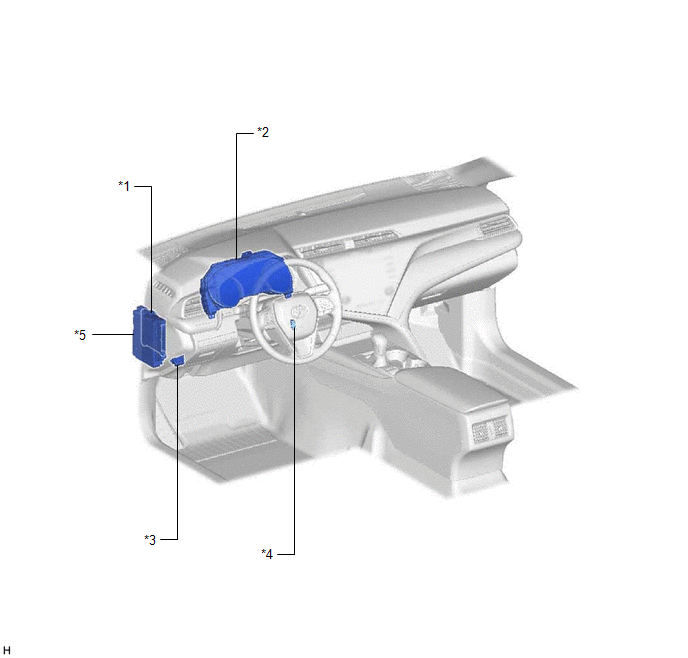

ILUSTRACION
|
*1 | ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) |
*2 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
|
*3 | DLC3 |
*4 | CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE DESBLOQUEO |
|
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE ECU-DCC NO. 2 |
- | - |
