Toyota Camry Manual de reparaciones XV70 (2017-2023): UbicaciOn De Las Piezas

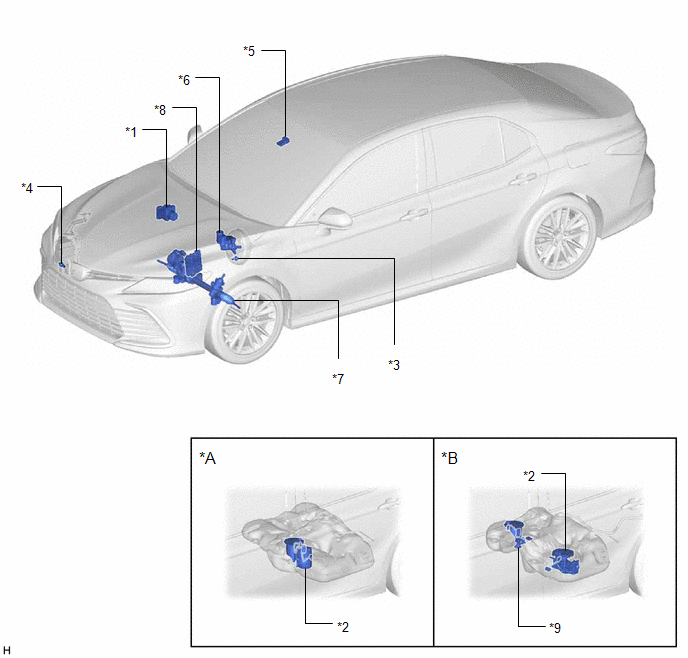

*A

para 2WD

*B

para AWD

*1

ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

*2

CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR

- CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

*3

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DE VACIO

*4

CONJUNTO DEL INTERRUPTOR DE ADVERTENCIA DEL NIVEL

*5

Front Recognition Camera

*6

INTERRUPTOR DE ADVERTENCIA DEL NIVEL DEL LIQUIDO DE FRENOS (CONJUNTO DEL DEPOSITO DEL CILINDRO MAESTRO DEL FRENO)

*7

ECU DE LA SERVODIRECCION (CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCION DE CREMALLERA Y PINON)

*8

ECM

*9

SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO

- CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE N° 2

-

-

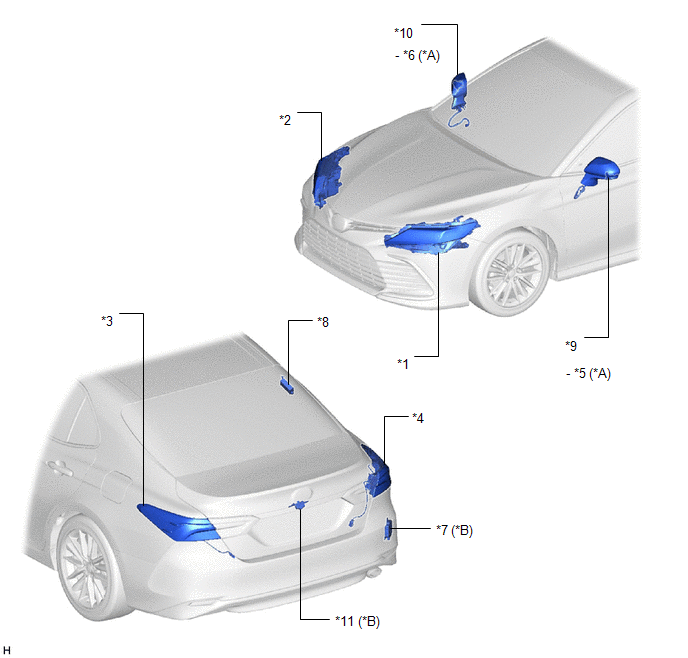

*A

Con intermitentes laterales

*B

Con sistema de supervision de punto ciego

*1

CONJUNTO DEL FARO IZQUIERDO

*2

CONJUNTO DEL FARO DERECHO

*3

CONJUNTO DE LAS LUCES COMBINADAS TRASERAS IZQUIERDAS

*4

CONJUNTO DE LAS LUCES COMBINADAS TRASERAS DERECHAS

*5

CONJUNTO DEL INTERMITENTE LATERAL IZQUIERDO

*6

CONJUNTO DEL INTERMITENTE LATERAL DERECHO

*7

SENSOR DERECHO DE SUPERVISION DE PUNTO CIEGO (B)

*8

ECU Y RECEPTOR DE ADVERTENCIA DE LA PRESION DE LOS NEUMATICOS

*9

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO

*10

CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO

*11

CONJUNTO DE LA CAMARA DE TELEVISION TRASERA

-

-

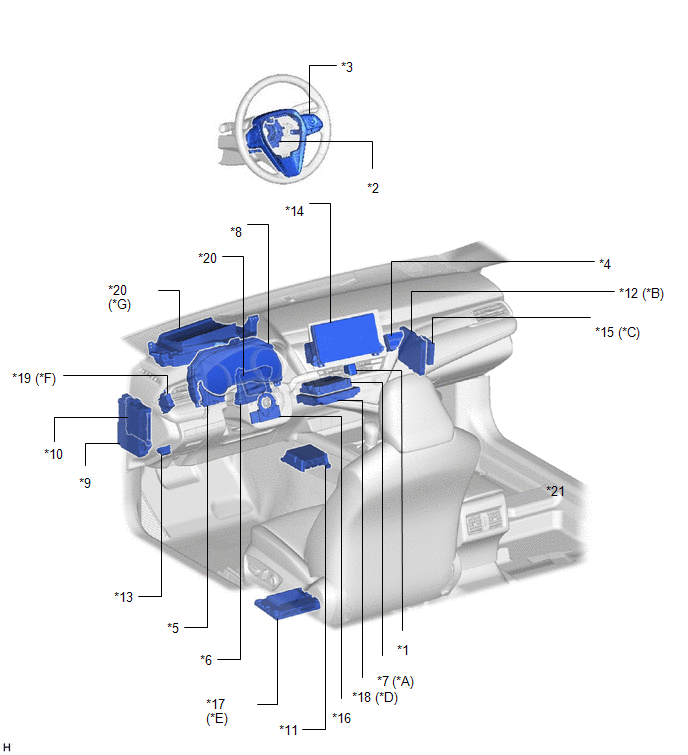

*A

Con interruptor manual (SOS)

*B

Con sistema de llave inteligente

*C

Con sistema de asistencia al freno de estacionamiento

*D

Con sistema de navegacion

*E

para 9 altavoces

*F

Para AWD

*G

Con sistema de pantalla virtual

-

-

*1

CONJUNTO DEL INTERRUPTOR DEL INDICADOR DE LAS LUCES DE EMERGENCIA

*2

SUBCONJUNTO DEL CABLE ESPIRAL

*3

CONJUNTO DEL INTERRUPTOR DE LA ALMOHADILLA DEL VOLANTE

*4

Conjunto de las luces testigo

- INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD TRASERO

*5

Interruptor TRIP

- INTERRUPTOR ODO/TRIP

- INTERRUPTOR DEL REOSTATO DE CONTROL DE LAS LUCES

*6

CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

*7

DCM (TRANSCEPTOR DE TELEMATICA)

*8

CONJUNTO DEL JUEGO DE INSTRUMENTOS

*9

CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

- FUSIBLE ECU-DCC NO. 2

- FUSIBLE METER-IG2

- FUSIBLE HAZ

*10

ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA)

*11

CONJUNTO DEL SENSOR DEL AIRBAG

*12

ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

*13

DLC3

*14

CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

*15

CONJUNTO DE LA ECU DE ADVERTENCIA DE ESPACIO LIBRE

*16

SENSOR DE DIRECCION

*17

CONJUNTO DEL AMPLIFICADOR DE COMPONENTES ESTEREO

*18

ECU DE NAVEGACION

*19

CONJUNTO DE LA ECU DE 4WD

*20

SUBCONJUNTO DEL ESPEJO DEL MEDIDOR

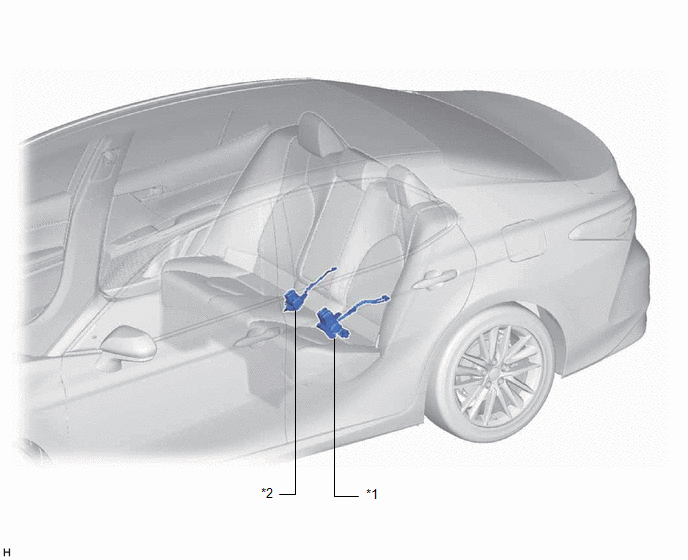

*1

CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO

*2

CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO DERECHO

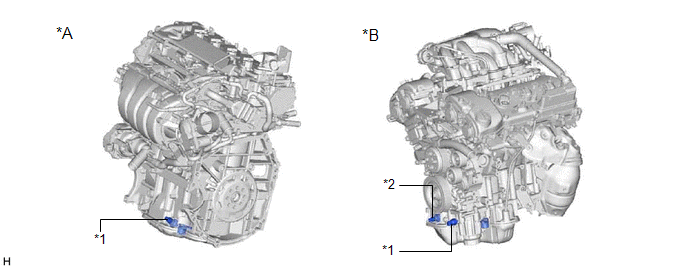

*A

para A25A-FKS

*B

para 2GR-FKS

*1

SENSOR DE NIVEL DE ACEITE DE MOTOR

*2

CONJUNTO DEL INTERRUPTOR DE PRESION DE ACEITE DE MOTOR
