DIAGRAMA DEL SISTEMA

OBSERVACION:

Consulte el diagrama del sistema de comunicacion de CAN.

Haga clic aqui

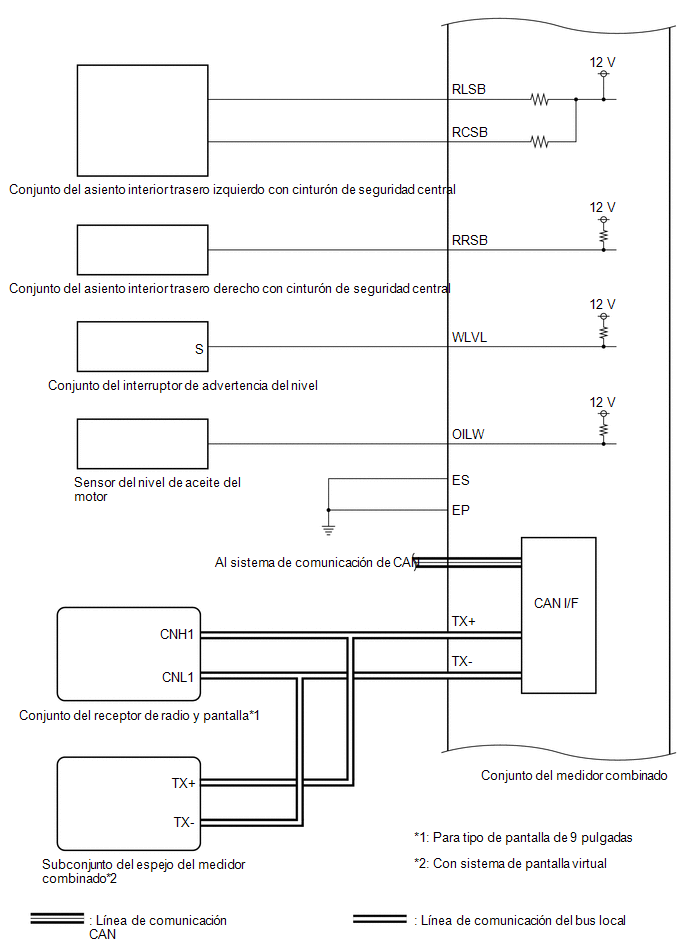

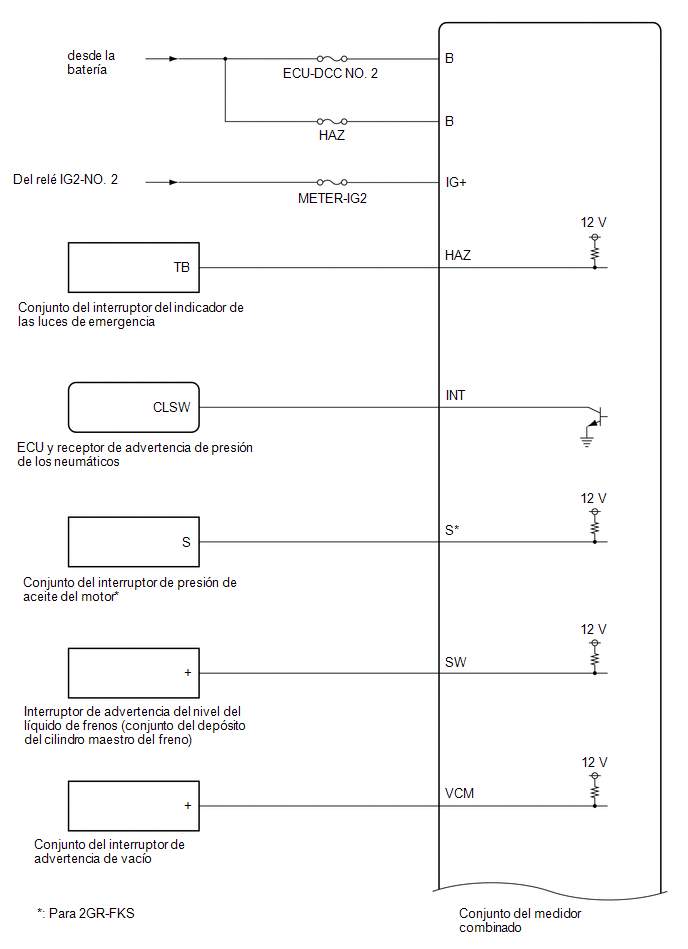

DIAGRAMA DEL CONJUNTO DEL MEDIDOR COMBINADO

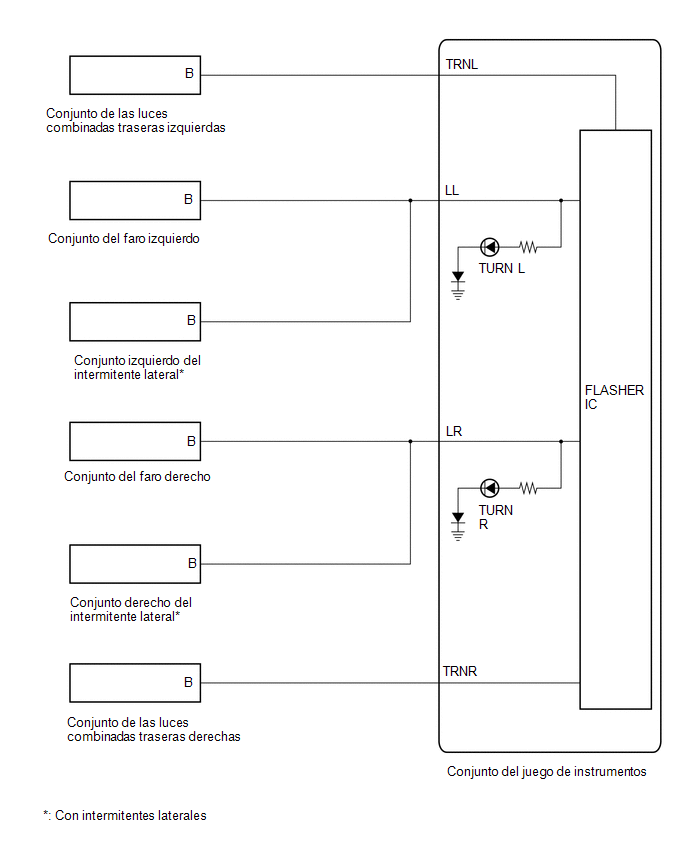

DIAGRAMA DEL INTERMITENTE

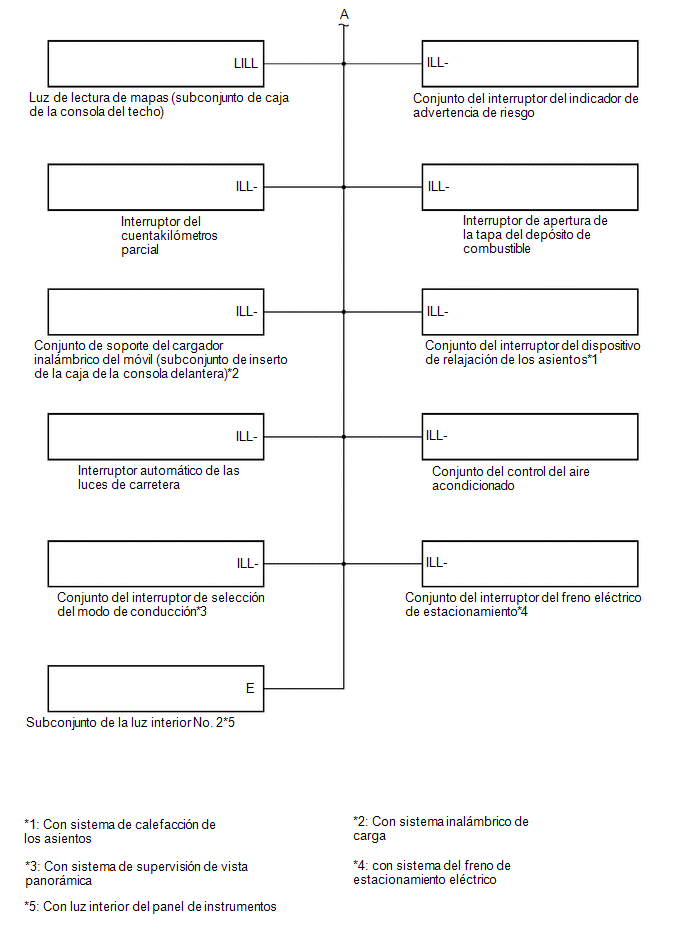

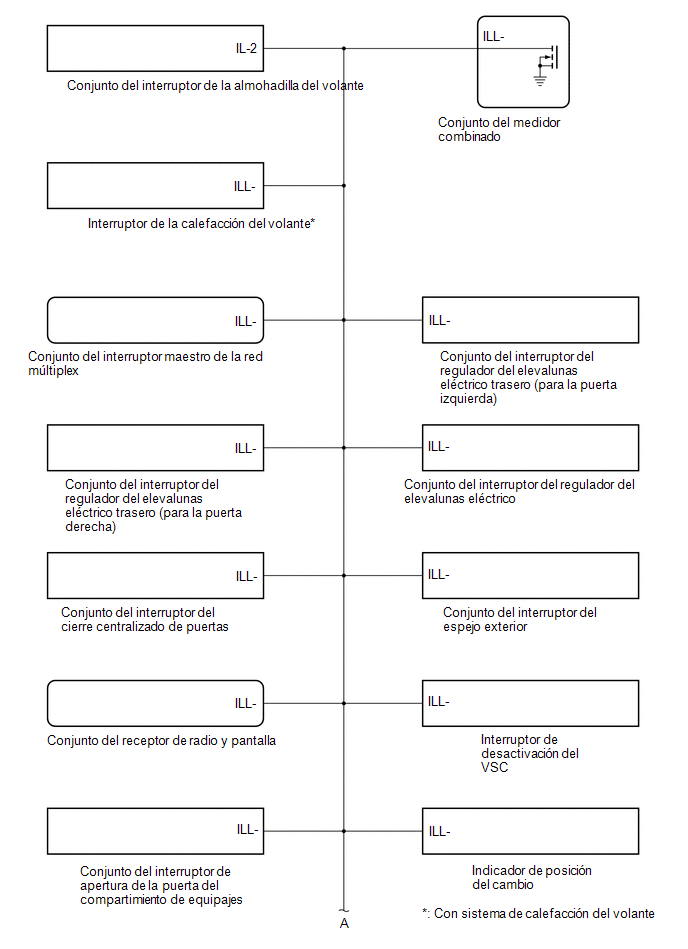

DIAGRAMA DEL SISTEMA DE ILUMINACION

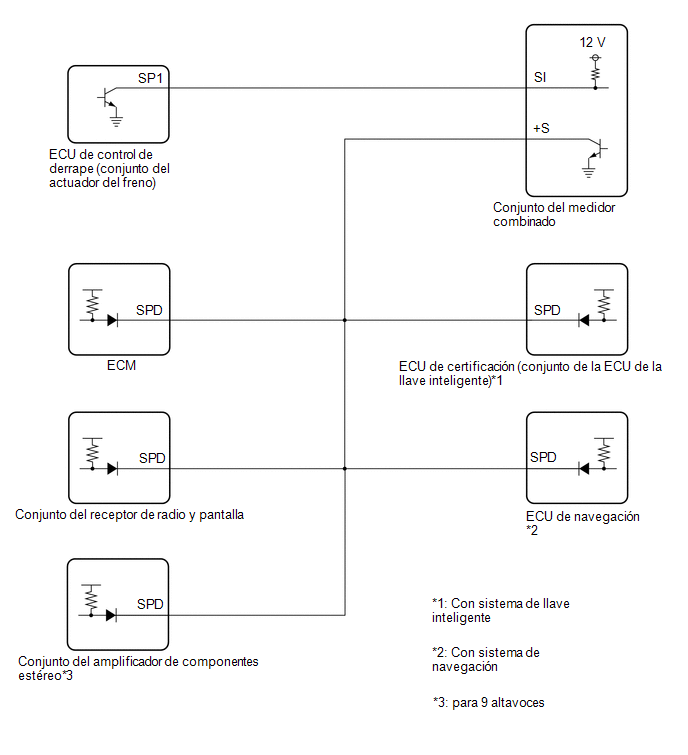

DIAGRAMA DE LA SENAL DE VELOCIDAD

UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION *A para 2WD *B para AWD *1 ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO) *2 CONJUNTO DEL TUBO DE ASPIRAC ...

DescripciOn Del Sistema
DESCRIPCION DEL SISTEMA SENALES DE ENTRADA Y SALIDA DEL CONJUNTO DEL MEDIDOR COMBINADO (a) Medidor o indicador Elemento Condicion Input/Output Linea de comunicacion Senal Co ...

LEER SIGUIENTE:

Personalice Los ParÁmetros
PERSONALICE LOS PARÁMETROS PERSONALICE EL SISTEMA DE ILUMINACIÓN (EXTERIOR) AVISO: Si el cliente solicita un cambio en una función, asegúrese primero de que sea posible personalizar la función. No olvide anotar los ajustes actuales antes de personalizar. Cuando realice la localiz ...

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL INTERRUPTOR DE SUPERVISION DE VISTA PANORAMICA (a) Enganche las 2 garras para instalar el interruptor de supervision de vista panoramica, como se muestra en la ilustracion. Instale en esta direccion 2. INSTALE EL SUBCONJUNTO DEL PANEL DE IN ...

Data List / Active Test
DATA LIST / ACTIVE TEST LISTA DE DATOS OBSERVACIÓN: Utilizar el Techstream para leer la lista de datos permite leer los valores o los estados de los interruptores, los sensores, los actuadores y otros elementos sin tener que extraer ninguna pieza. Esta inspección no intrusiva puede se ...
