UBICACION DE LAS PIEZAS

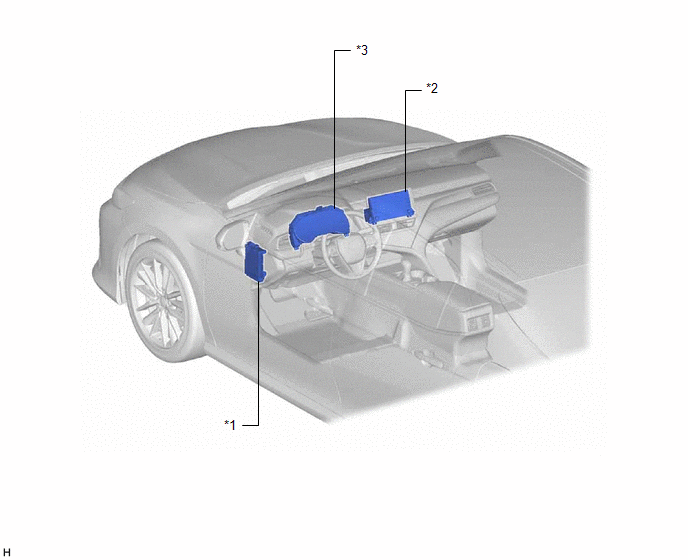

ILUSTRACION
|
*1 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE RADIO - FUSIBLE ECU-ACC - FUSIBLE ECU-DCC n.° 2 - FUSIBLE METER-IG2 |
*2 | CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA |
|
*3 | CONJUNTO DEL JUEGO DE INSTRUMENTOS |
- | - |
PrecauciOn
Diagrama Del SistemaConjunto De La Tercera Luz De Frenos
ComponentesCOMPONENTES ILUSTRACIÓN
*1 CONJUNTO DE LA LUZ DE FRENO CENTRAL
- - ExtracciÓnEXTRACCIÓN PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA LUZ DE FRENO CENTRAL (a) Desenganche las 2 garras con un extracto de molduras, tal como se muestra en la ilustración.
...
Tensión alta del sistema en el módulo "A" del control del sistema de frenos (C137BA3)
DESCRIPCIÓN Si se detecta una avería en el circuito de la fuente de alimentación, la ECU de control de derrape (conjunto del actuador del freno) memoriza el DTC y la función a prueba de fallos impide el funcionamiento del ABS.
Este DTC se almacena cuando la tensión del terminal +BS se desvía ...
Fallo en el componente del procesador del módulo de control (señal de salida del sistema de anulación de la aceleración mediante el freno) (P060609)
DESCRIPCIÓN El ECM calcula y compara el valor del comando del ángulo de apertura del acelerador utilizado para el control y el valor utilizado para la supervisión, después de ser corregido por el sistema de anulación de la aceleración mediante el freno.
...
