AJUSTE
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Antes de ajustar el conjunto del interruptor de posición de estacionamiento/punto muerto, asegúrese de que la palanca de cambios está en posición N.
PROCEDIMIENTO
1. FIJE EL VEHÍCULO
(a) Accione completamente el freno de estacionamiento y calce de las ruedas.
ADVERTENCIA:
2. DESCONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN
Haga clic aquí
3. AJUSTE EL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO

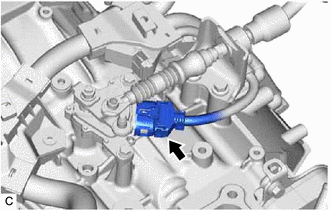

(a) Desconecte el conector del conjunto del interruptor de posición de estacionamiento/punto muerto. |
|

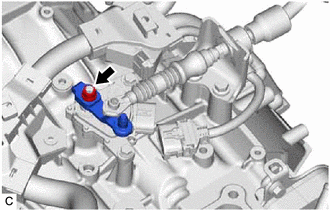

(b) Extraiga la tuerca, la arandela y la palanca del eje de control de la transmisión del subconjunto del eje de la palanca de la válvula manual. |
|

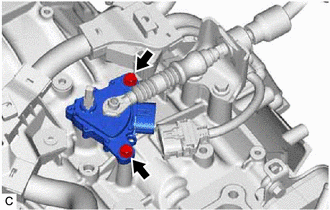

(c) Afloje los 2 pernos del conjunto del interruptor de posición de estacionamiento/punto muerto. |
|

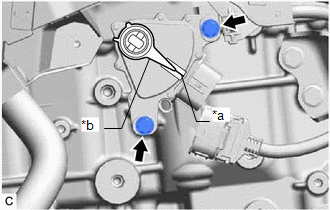

(d) Alinee el saliente con la línea básica de punto muerto. |
|
(e) Mantenga el conjunto del interruptor de posición de estacionamiento/punto muerto en esta posición y apriete los 2 pernos.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
(f) Coloque la palanca del eje de control de la transmisión en el subconjunto del eje de la palanca de la válvula manual con la arandela y la tuerca.
Torque:
12.7 N·m {130 kgf·cm, 9 ft·lbf}
(g) Conecte el conector del conjunto del interruptor de posición de estacionamiento/punto muerto.
4. CONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN
Haga clic aquí
5. INSPECCIONE EL FUNCIONAMIENTO DEL CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO
Haga clic aquí
