Toyota Camry Manual de reparaciones XV70 (2017-2023): Ajuste Previo A La ConducciÓn

AJUSTE PREVIO A LA CONDUCCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Al sustituir el cristal del parabrisas de un vehículo equipado con una cámara de reconocimiento de avance, asegúrese de utilizar una pieza original de Toyota. Si se usa una pieza genuina diferente de Toyota, es posible que no se pueda instalar la cámara de reconocimiento de avance a causa de un soporte faltante. Además, el sistema de control de velocidad de crucero de radar dinámico, el sistema de la cámara delantera, el sistema de asistencia para rastrear la trayectoria, el sistema de asistencia de señales de tráfico en carretera, el sistema anticolisión o el sistema de iluminación (EXT) pueden no funcionar correctamente debido a una diferencia en la transmisividad o el borde de cerámica negro.

OBSERVACIÓN:

• Finalidad del aprendizaje del eje óptico de la cámara de reconocimiento de avance
  • Si la posición de instalación o de orientación de la cámara de reconocimiento de avance se modifica debido a que se ha sustituido por otra nueva o que se ha sustituido o extraído y reinstalado el subconjunto del cristal del parabrisas, será necesario llevar a cabo el aprendizaje del eje óptico de la cámara de reconocimiento de avance para aprender la dirección de conducción del vehículo y la dirección del eje horizontal, para que los sistemas de soporte a la conducción funcionen correctamente.

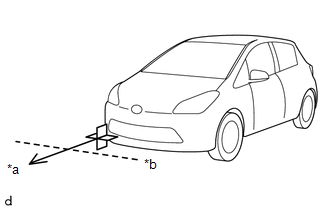

• Eje horizontal y dirección de conducción del vehículo

  *a	Dirección de conducción
  *b	Eje horizontal

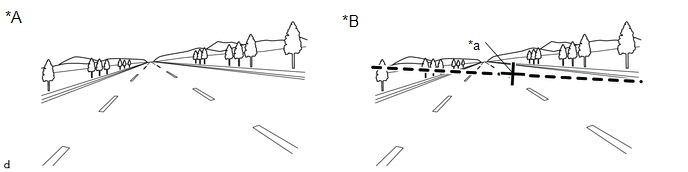

  • Antes del ajuste

    *A	Al utilizar una cámara de reconocimiento de avance nueva	*B	Al volver a utilizar una cámara de reconocimiento de avance
    *a	Dirección de conducción aprendida previamente	-	-

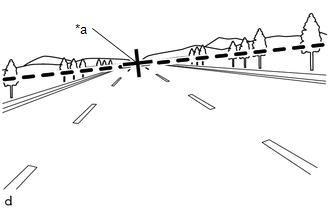

  • Después del ajuste

    *a	Nueva dirección de conducción aprendida

PROCEDIMIENTO

1. LLEVE A CABO EL AJUSTE DE CONDUCCIÓN

AVISO:

• Al llevar a cabo el ajuste de conducción, respete todas las normas de tráfico aplicables.
• Seleccione una carretera en donde se pueda llevar a cabo el ajuste de forma segura.

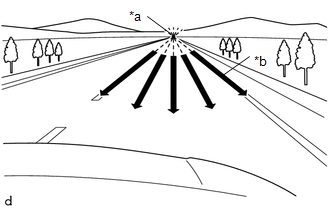

(a) Concepto de ajuste de conducción Según el movimiento observado en los datos de imagen externa (líneas blancas, edificios, etc.) que la cámara de reconocimiento de avance capturó mientras se conducía el vehículo, la dirección de conducción del vehículo se calcula y se almacena dentro de la cámara, y así se lleva a cabo el ajuste. El tiempo requerido previo a que se complete el ajuste varía según la velocidad del vehículo y las condiciones externas.

*a Dirección de conducción del vehículo *b Movimiento detectado en los datos de imagen externa

(b) Condiciones de conducción

• Realice el ajuste en el exterior durante el día, ya sea que esté soleado o nublado.
• Si hay vehículos precedentes, debe mantener una distancia de al menos 20 m (66 pi.).
• Lleve a cabo el ajuste principalmente en una carretera recta sin pendientes que tenga la superficie lisa y seca.
• No realice el ajuste si existe la posibilidad de que el vehículo se deslice hacia los costados, como en una carretera helada.
• Mantenga derecho el vehículo sin doblar ni bambolearse, y evite acelerarlo o desacelerarlo de forma repentina.
• Conduzca el vehículo a una velocidad mínima de 40 km/h.

El tiempo acumulado que se requiere para finalizar el ajuste al conducir el vehículo cumpliendo con todas las condiciones es de 5 a 15 minutos aproximadamente.

OBSERVACIÓN:

• Si no se completa el ajuste dentro de los 15 minutos con todas las condiciones óptimas de conducción, realice el ajuste en otra carretera.
• Si no se completa el ajuste dentro de los 30 minutos con todas las condiciones óptimas de conducción, realice el ajuste con un reconocimiento del objetivo.
• Si el vehículo se conduce de forma inestable o se cambia de carril muchas veces, es posible que el tiempo de ajuste se eleve.

(c) Entorno de la carretera

OBSERVACIÓN:

Al conducir por una carretera sin pavimentar o con baches, al acelerar o desacelerar muchas veces, etc., es posible que la condición de la cámara sea inestable, lo que puede hacer que el ajuste lleve más tiempo.

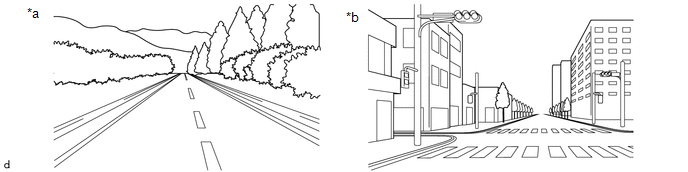

• Entornos de carretera que son propicios para realizar el ajuste

  *a

  Carreteras con líneas blancas continuas

  *b

  Carreteras con objetos, como edificios o postes de luz

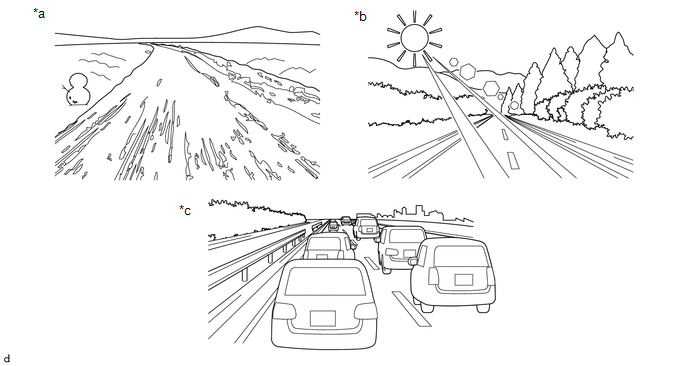

• Entornos de carretera que dificultan la realización del ajuste

  *a	Carreteras con un entorno que no cambia	*b	Entornos a contraluz o con mucho brillo
  *c	Entornos con vehículos en movimiento a su alrededor	-	-
