Componentes
COMPONENTES
ILUSTRACION
|

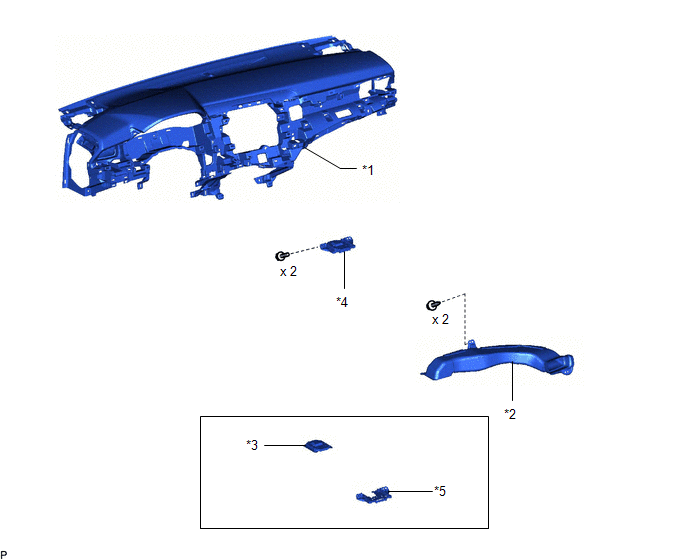

*1 | SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS |
*2 | SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3 |
|
*3 | CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS |
*4 | CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS CON SOPORTE |
|
*5 | SOPORTE DE LA ANTENA DEL TELEFONO Y DEL GPS |
- | - |
ExtracciOn
EXTRACCION
PRECAUCION/AVISO/RECOMENDACION
A continuacion se muestran los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas, o al sustituirlas durante la extraccion/instalacion del conjunto de la antena del telefono y del GPS.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion. |
Sistema asistente de mantenimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
.png)
Haga clic aqui
.gif)
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS CON SOPORTE

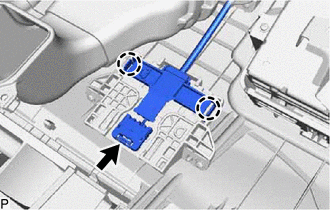

| (a) Desconecte el conector. |
|
(b) Desenganche las 2 garras.

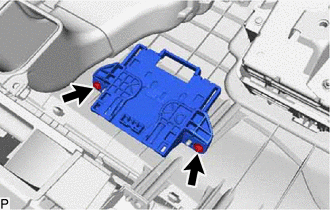

| (c) Extraiga los 2 tornillos y el conjunto de la antena del telefono y del GPS con soporte. |
|
4. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS

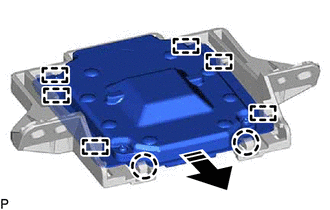

(a) Desenganche las 2 garras y las 6 guias para extraer el conjunto de la antena del telefono y del GPS, tal como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |
5. EXTRAIGA EL SOPORTE DE LA ANTENA DEL TELEFONO Y DEL GPS
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL SOPORTE DE LA ANTENA DEL TELEFONO Y DEL GPS
2. INSTALE EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS

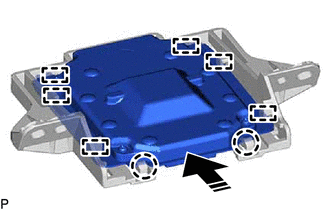

(a) Enganche las 6 guias y las 2 garras para instalar el conjunto de la antena del telefono y del GPS, tal como se muestra en la ilustracion.
.png) |
Instale en esta direccion |
3. INSTALE EL CONJUNTO DE LA ANTENA DEL TELEFONO Y DEL GPS CON SOPORTE
(a) Instale el conjunto de la antena del telefono y del GPS con soporte con los 2 tornillos.
(b) Enganche las 2 garras.
(c) Conecte el conector.
4. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCION AL DIFUSOR NO. 3
Haga clic aqui .gif)
5. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aqui
