Componentes
COMPONENTES
ILUSTRACION
*1 | BATERIA DE RESERVA |
*2 | CUBIERTA DEL TRANSCEPTOR |
ExtracciOn
EXTRACCION
PRECAUCION/AVISO/OBSERVACION
Los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas o al sustituirlas durante la extraccion/instalacion de la bateria de reserva se muestran a continuacion.
Procedimiento Necesario Tras Extraer/Instalar/Sustituir las Piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Vinculado |
---|---|---|---|
bateria de reserva |
Ejecute el procedimiento de reinicio del estado de la bateria de reserva |
Sistema Safety Connect |
|
PROCEDIMIENTO
1. EXTRAIGA EL DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) CON SOPORTE
Haga clic aqui
2. EXTRAIGA LA BATERIA DE RESERVA

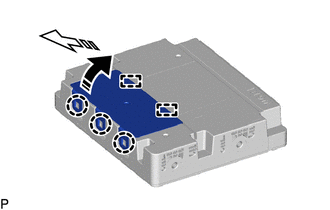

(a) Desenganche las 3 garras y las 2 guias como se muestra en la ilustracion para extraer la cubierta del transceptor.
![]() |
Extraiga en esta Direccion (1) |
![]() |
Extraer en esta direccion (2) |

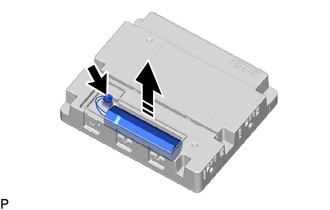

(b) Desconecte el conector.
![]() |
Extraiga en esta Direccion |
(c) Extraiga la bateria de reserva tal y como se muestra en la ilustracion.
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE LA BATERIA DE RESERVA
(a) Conecte el conector e instale la bateria de reserva con la marca "TOP" orientada hacia arriba, como se indica en la ilustracion.
![]() |
Instale en esta Direccion |
AVISO:
Compruebe si el conector esta bien conectado.

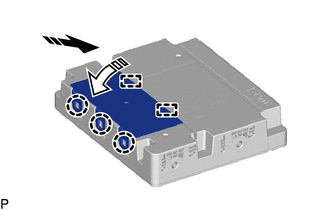

(b) Enganche las 2 guias y las 3 garras como se muestra en la ilustracion para instalar la cubierta del transceptor.
![]() |
Instale en esta Direccion (1) |
![]() |
Instale en esta direccion (2) |
AVISO:
Asegurese de que la cubierta del transceptor este bien instalada.
2. INSTALE EL DCM (TRANSCEPTOR DE TELEMATICA) CON SOPORTE
Haga clic aqui
3. LLEVE A CABO LA INICIALIZACION
Haga clic aqui
