Componentes
COMPONENTES

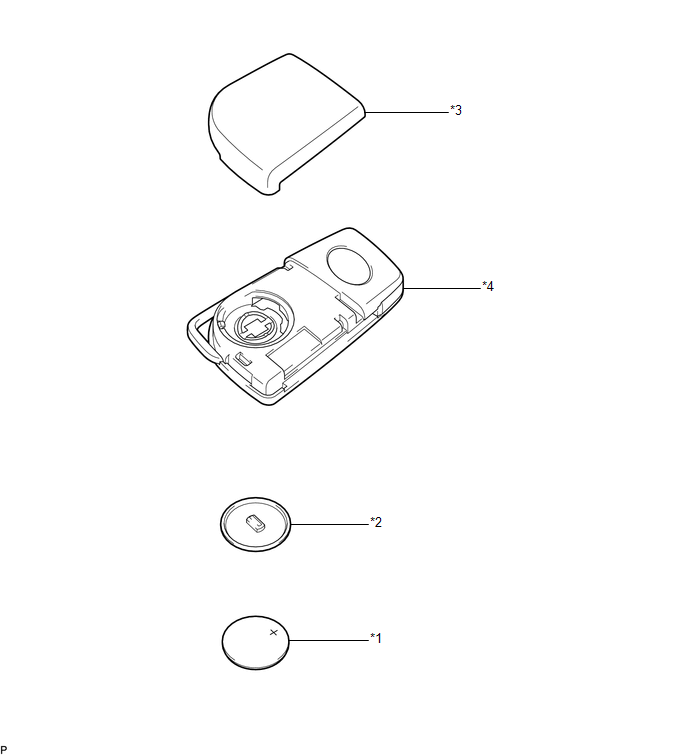

ILUSTRACION
*1 | BATERIA DEL TRANSMISOR |
*2 | TAPA DEL ALOJAMIENTO DE LA BATERIA DEL TRANSMISOR |
*3 | CUBIERTA DEL ALOJAMIENTO DEL TRANSMISOR | *4 |
CAJA DEL ALOJAMIENTO DEL TRANSMISOR |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA LA BATERIA DEL TRANSMISOR
Haga clic aqui
InspecciOn
INSPECCION
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DE FIJACION DEL MODULO DEL TRANSMISOR DE CONTROL DE LAS PUERTAS
(a) Compruebe el funcionamiento del subconjunto de fijacion del modulo del transmisor de control de las puertas.
(1) Extraiga la bateria del transmisor del subconjunto de fijacion del modulo del transmisor de control de las puertas.
Haga clic aqui

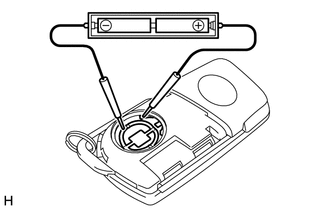

(2) Instale una pila del transmisor nueva o que funcione correctamente. Haga clic aqui AVISO: Cuando sustituya la bateria del transmisor, antes de comenzar la operacion, elimine la electricidad estatica que se ha acumulado en la carroceria tocando, por ejemplo, el vehiculo para evitar que se dane el subconjunto del juego del modulo del transmisor de control de las puertas. OBSERVACION: Si no dispone de una bateria del transmisor nueva o en buen estado, primero conecte en serie 2 baterias nuevas de 1.5 V. A continuacion, conecte los cables a las baterias y aplique 3 V al subconjunto de fijacion del modulo del transmisor de control de puertas, tal como se muestra en la ilustracion. |
|
(3) Desde el exterior del vehiculo, aproximadamente a 1 m (3.28 pi.) de la manilla exterior de la puerta del conductor, pruebe el subconjunto de fijacion del modulo del transmisor de control de las puertas dirigiendo la placa de llave al vehiculo y pulsando el interruptor del subconjunto de fijacion del modulo del transmisor de control de las puertas.
OK:
Se puede accionar el bloqueo de las puertas mediante el subconjunto de fijacion del modulo del transmisor de control de las puertas.
(b) Inspeccione la capacidad de la bateria del transmisor.

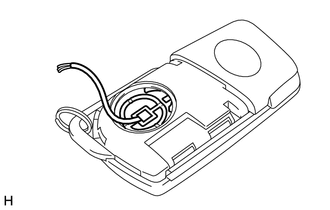

(1) Extraiga la bateria del transmisor del subconjunto de fijacion del modulo del transmisor de control de las puertas que no funcione. Conecte un cable conductor (0.6 mm [0.0236 pulg.] de diametro como maximo, incluida la funda del cable) al terminal negativo con cinta o un material similar.
Haga clic aqui
AVISO:
No envuelva el cable conductor en un terminal, ni lo calce con cunas entre los terminales ni lo suelde. Puede que alguno de los terminales se haya deformado o danado y que la bateria del transmisor no pueda colocarse correctamente.
(2) Con cuidado, extraiga el cable conductor desde la posicion que se muestra en la ilustracion y coloque la pila del transmisor que extrajo anteriormente. AVISO: Cuando sustituya la bateria del transmisor, antes de comenzar la operacion, elimine la electricidad estatica que se ha formado en la carroceria tocando, por ejemplo, el vehiculo para evitar que el subconjunto del juego del modulo del transmisor de control de las puertas resulte danado. |
|

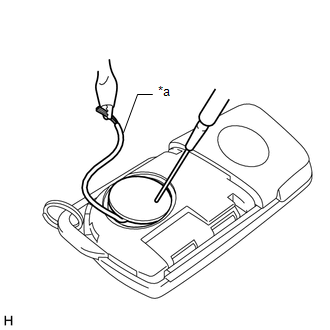

(3) Compruebe la tension de la pila del transmisor. OBSERVACION: Mida la tension de la pila del transmisor mientras pulsa el interruptor de bloqueo o desbloqueo en el subconjunto de fijacion del modulo del transmisor de control de puertas. Tension estandar:
Si el resultado no es el especificado, sustituya la pila del transmisor. |
|
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE LA BATERIA DEL TRANSMISOR
Haga clic aqui
