DESCRIPCION
En este circuito, el conjunto del juego de instrumentos recibe senales del regimen del motor desde el ECM mediante la comunicacion CAN. El conjunto del juego de instrumentos del medidor muestra el regimen del motor calculado a partir de los datos recibidos desde el ECM.

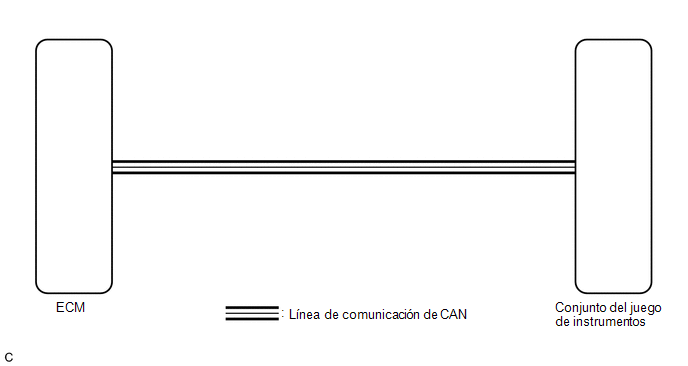

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
Con sistema de llave inteligente: haga clic aqui
Sin sistema de llave inteligente: haga clic aqui
PROCEDIMIENTO
1. | INSPECCIONE EL SISTEMA DE COMUNICACION CAN |
(a) Compruebe si se emiten los DTC de comunicacion CAN.
Haga clic
aqui
Resultado:
Resultado | Vaya a |
---|---|
No se emiten DTC del sistema de comunicaciones CAN |
A |
Se emiten DTC del sistema de comunicacion CAN |
B |
B | ![]() | VAYA A SISTEMA DE COMUNICACION CAN |
|
2. | COMPRUEBE SI SE EMITEN DTC (SISTEMA SFI) |
(a) Compruebe si se emiten DTC del sistema SFI.
Powertrain > Engine > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite ningun DTC. |
A |
Se emiten DTC | B |
B | ![]() | VAYA AL SISTEMA SFI Para A25A-FKS: haga clic aqui Para 2GR-FKS: haga clic aqui
|
|
3. | REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (FUNCIONAMIENTO DEL CUENTARREVOLUCIONES) |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Body Electrical / Combination Meter / Active Test.
(e) Realice la prueba activa segun los datos de la pantalla del Techstream.
Body Electrical > Combination Meter > Active Test
Pantalla del tester | Elemento de medicion | Rango de control | Nota de diagnostico |
---|---|---|---|
TachoMeter Operation (0rpm) |
Cuentarrevoluciones (0 rpm) |
OFF u ON | - |
TachoMeter Operation (1000rpm) |
Cuentarrevoluciones (1000 rpm) |
OFF u ON | - |
TachoMeter Operation (2000rpm) |
Cuentarrevoluciones (2000 rpm) |
OFF u ON | - |
TachoMeter Operation (3000rpm) |
Cuentarrevoluciones (3000 rpm) |
OFF u ON | - |
TachoMeter Operation (4000rpm) |
Cuentarrevoluciones (4000 rpm) |
OFF u ON | - |
TachoMeter Operation (5000rpm) |
Cuentarrevoluciones (5000 rpm) |
OFF u ON | - |
TachoMeter Operation (6000rpm) |
Cuentarrevoluciones (6000 rpm) |
OFF u ON | - |
TachoMeter Operation (7000rpm) |
Cuentarrevoluciones (7000 rpm) |
OFF u ON | - |
Tester Display |
---|
TachoMeter Operation (1000rpm) |
Tester Display |
---|
TachoMeter Operation (2000rpm) |
Tester Display |
---|
TachoMeter Operation (3000rpm) |
Tester Display |
---|
TachoMeter Operation (4000rpm) |
Tester Display |
---|
TachoMeter Operation (5000rpm) |
Pantalla del tester |
---|
TachoMeter Operation (6000rpm) |
Tester Display |
---|
TachoMeter Operation (7000rpm) |
OK:
La indicacion del cuentarrevoluciones es normal.
OK | ![]() | SUSTITUYA EL ECM Para A25A-FKS: haga clic aqui Para 2GR-FKS: haga clic aqui
|
NG | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
