DESCRIPCION

FUNCIONAMIENTO DEL INDICADOR DEL RECEPTOR DE COMBUSTIBLE

El conjunto del medidor combinado recibe la senal de nivel de combustible a traves de la linea directa del conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2*, y la senal de consumo de combustible desde el ECM a traves de la comunicacion CAN, calcula el nivel de combustible en el deposito de combustible y muestra el valor calculado en el indicador del receptor de combustible.

*: para AWD

LECTURA DEL INDICADOR DEL RECEPTOR DE COMBUSTIBLE

(a) Durante la conduccion normal:

Durante la conduccion, el valor del indicador del receptor de combustible se actualiza segun la reduccion del nivel de combustible. La reduccion se calcula mediante la resta del valor calculado basandose en la senal de consumo de combustible que envia el ECM del valor calculado a partir de la senal enviada por el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2*.

*: para AWD

(b) Durante el repostado:

A medida que el nivel de combustible del deposito de combustible aumenta durante el llenado, el valor de salida del conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2* cambia. Cuando el conjunto del medidor combinado detecta un cambio en el valor de salida del conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2* de un valor determinado o mas, determina que se anade combustible y calcula la cantidad anadida. Este control se llama evaluacion de repostado y la pantalla del indicador del receptor de combustible se actualiza de acuerdo con el nivel de combustible calculado a partir de esta evaluacion.

*: para AWD

AVISO:

Agregue combustible con el interruptor de encendido desactivado para garantizar la seguridad y para permitir la evaluacion del repostado a fin de obtener una lectura adecuada del indicador del receptor de combustible.

CONDICIONES DE LA EVALUACION DE REPOSTADO

(a) Condicion de evaluacion normal (cuando se utiliza el metodo normal de repostado)

Con el interruptor de encendido desactivado, el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2* detecta un cambio de 5.0 litros (5.3 US qts, 4.4 Imp. qts) o mas en el nivel de combustible.

*: para AWD

(b) Otras condiciones de evaluacion (cuando se utiliza otro metodo de repostado)

Se cumple cualquiera de las siguientes condiciones:

Con el vehiculo y el motor detenidos y el interruptor de encendido en posicion ON, el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2* detecta un cambio de 5.0 litros (5.3 US qts. 4.4 Imp. qts) o mas en el nivel de combustible.
Con el vehiculo detenido, el interruptor de encendido en la posicion ON y la palanca de cambios en la posicion P o N, el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2* detectan un cambio de 5.0 litros (5.3 US qts, 4.4 Imp. qts) o mas en el nivel de combustible.
Con el vehiculo detenido, el interruptor de encendido en posicion ON y la palanca de cambios en una posicion distinta de P o N, el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2* detectan un cambio de 15.0 litros (15.9 US qts, 13.2 Imp. qts) o mas en el nivel de combustible.
- *: para AWD

MEDIDAS DE PRECAUCION PARA EL REPOSTADO

(a) El conjunto del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2 no pueden detectar los cambios en el nivel de combustible dentro de ciertos margenes (aproximadamente puntos E, 1/2* y F). Por lo tanto, aunque se agreguen 5.0 litros (5.3 US qts, 4.4 Imp. qts) o mas de combustible, es posible que la evaluacion de repostado no se pueda llevar a cabo y que la lectura del indicador del receptor de combustible no cambie cuando el nivel de combustible se encuentra dentro de dichos rangos.

*: para AWD

(b) Cuando se realiza la evaluacion del repostado, la lectura del receptor de combustible demora hasta aproximadamente 25 segundos en cambiar al nivel apropiado.

REINICIO FORZADO DEL INDICADOR DEL RECEPTOR DE COMBUSTIBLE

Cuando se conduce a una velocidad de 20 km/h (12 mph) o mas, si el nivel de combustible calculado a partir de la senal del conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2* es distinto a la lectura del medidor del receptor de combustible en 15.0 litros (15.9 US qts, 13.2 Imp. qts) o mas durante aproximadamente 2 minutos, la lectura del conjunto del medidor del sensor del nivel de combustible se actualiza inmediatamente en funcion del nivel de combustible calculado.

*: para AWD

DIAGRAMA DE CABLEADO

Haga clic aqui.

PRECAUCION / AVISO / OBSERVACION

AVISO:

Cuando sustituya el conjunto del Juego de instrumentos, siempre sustituyalo por uno nuevo. Si se utiliza un conjunto del medidor combinado que ha sido utilizado en otro vehiculo, la infomacion almacenada no coincidira con la infomacion del vehiculo y se puede almacenar un DTC.
Antes de realizar este procedimiento, compruebe el DTC B150013 del sistema de medidores/indicadores, que se almacena si se detecta un circuito abierto o un cortocircuito. Si se emite el DTC B150013 o B150113, lleve a cabo la localizacion de averias y repare segun sea necesario.
Haga clic aqui

OBSERVACION:

Cuando el nivel de combustible es inferior a la siguiente cantidad, se encendera el indicador de advertencia del nivel de combustible.

Para deposito con capacidad total de 60 litros (63.4 US qts, 52.8 Imp. qts): 9.1 litros (9.6 US qts, 8.0 Imp. qts).
Para deposito con capacidad total de 55 litros (para 58.1 US qts, 48.4 Imp. qts): 8.3 litros (8.8 US qts, 7.3 Imp. qts).

PROCEDIMIENTO

1.	INSPECCIONE EL SISTEMA DE COMUNICACION CAN

(a) Compruebe si se emiten los DTC de comunicacion CAN.

Haga clic aqui

Resultado:

Resultado	Vaya a
No se emite ningun DTC.	A
Se emiten DTC	B

VAYA A SISTEMA DE COMUNICACION CAN

2.	COMPRUEBE SI SE EMITEN DTC (SISTEMA SFI)

(a) Compruebe si se emiten DTC del sistema SFI.

Powertrain > Engine > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningun DTC.	A
Se emiten DTC	B

VAYA AL SISTEMA SFI

Para A25A-FKS: haga clic aqui

Para 2GR-FKS: haga clic aqui

3.	COMPRUEBE EL DTC (SISTEMA DE CONTROL DE ESTABILIDAD DEL VEHICULO)

(a) Compruebe si se emiten los DTC del sistema de control de estabilidad del vehiculo.

Chassis > Brake > Trouble Codes

Resultado:

Resultado	Vaya a
No se emite ningun DTC.	A
Se emiten DTC	B

VAYA AL SISTEMA DE CONTROL DE ESTABILIDAD DEL VEHICULO

Sin sistema del freno de estacionamiento electrico: haga clic aqui

Con sistema del freno de estacionamiento electrico: haga clic aqui

4.	COMPRUEBE LOS SINTOMAS

(a) Preguntele al cliente los sintomas del problema.

Resultado:

Resultado	Vaya a
La averia se produce cuando se agrega combustible (incluso despues de agregar combustible, la lectura no aumenta en absoluto o aumenta muy lentamente, etc.)	A
Se produce una averia durante la conduccion normal (la lectura no cambia, disminuye rapidamente o disminuye cuando el vehiculo no esta en marcha, etc.) (El sintoma del problema se repite)	B
Se produce una averia durante la conduccion normal (la lectura no cambia, disminuye rapidamente o disminuye cuando el vehiculo no esta en marcha, etc.) (El sintoma del problema no se repite)	C

Resultado

Vaya a

La averia se produce cuando se agrega combustible (incluso despues de agregar combustible, la lectura no aumenta en absoluto o aumenta muy lentamente, etc.)

Se produce una averia durante la conduccion normal (la lectura no cambia, disminuye rapidamente o disminuye cuando el vehiculo no esta en marcha, etc.)

(El sintoma del problema se repite)

Se produce una averia durante la conduccion normal (la lectura no cambia, disminuye rapidamente o disminuye cuando el vehiculo no esta en marcha, etc.)

(El sintoma del problema no se repite)

IR AL PUNTO 8

IR AL PUNTO 11

5.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (FUNCIONAMIENTO DEL INDICADOR DEL NIVEL DE COMBUSTIBLE)

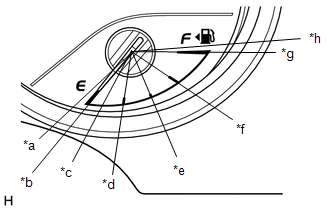

[Imagen 1]: Funcionamiento del indicador del nivel de combustible

*a	Funcionamiento del indicador del nivel de combustible (sensor E)
*b	Funcionamiento del indicador del nivel de combustible (vacio)
*c	Funcionamiento del indicador del nivel de combustible (advertencia)
*d	Funcionamiento del indicador del nivel de combustible (1/4)
*e	Funcionamiento del indicador del nivel de combustible (1/2)
*f	Funcionamiento del indicador del nivel de combustible (3/4)
*g	Funcionamiento del indicador del nivel de combustible (lleno)
*h	Funcionamiento del indicador del nivel de combustible (sensor F)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Entre a los siguientes menus: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Fuel Gauge Operation (Sender E)	Indicador del receptor de combustible (sensor E)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (Empty)	Indicador del receptor de combustible (vacio)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (Warning)	Indicador del receptor de combustible (advertencia)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (1/4)	Indicador del receptor de combustible (1/4)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (1/2)	Indicador del receptor de combustible (1/2)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (3/4)	Indicador del receptor de combustible (3/4)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (Full)	Indicador del receptor de combustible (lleno)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (Sender F)	Indicador del receptor de combustible (sensor F)	OFF u ON	Consulte [Imagen 1]

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Sender E)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Empty)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Warning)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (1/4)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (1/2)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (3/4)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Full)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Sender F)

OK:

La indicacion del indicador del receptor de combustible es normal.

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

6.	INSPECCIONE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

OBSERVACION:

Inspeccione el conjunto del deposito de combustible y el conjunto del sensor del nivel de combustible para detectar posibles deformaciones, particulas extranas o una instalacion incorrecta del indicador del receptor de combustible, ya que esto puede ser la causa de la averia del indicador del receptor de combustible.

(a) Inspeccione visualmente que el conjunto del deposito de combustible no tenga anomalia.

(b) Verifique que no haya una cantidad excesiva de particulas extranas en el conjunto del tanque de combustible.

(c) Inspeccione visualmente si el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor del nivel de combustible No. 2* presentan danos y asegurese de que funciona correctamente.

(d) Compruebe el estado de la instalacion del conjunto del deposito de combustible, el medidor del sensor del nivel de combustible No. 2 y el conjunto del medidor del sensor del nivel de combustible*.

*: para AWD

Resultado:

Resultado	Vaya a
NORMAL	A
El aspecto del conjunto del deposito de combustible no es normal	B
Hay una cantidad excesiva de particulas extranas en el conjunto del deposito de combustible	C
El conjunto del medidor del sensor del nivel de combustible esta danado o no funciona correctamente (para 2WD)	D
El conjunto del medidor del sensor del nivel de combustible o el conjunto del medidor del sensor del nivel de combustible No. 2 esta danado visualmente o no funciona correctamente (para AWD)	E
El conjunto del deposito de combustible o el conjunto del medidor del sensor del nivel de combustible no estan correctamente instalados (para 2WD)	F
El conjunto del deposito de combustible, el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor de nivel de combustible n° 2 no estan instalados correctamente (para AWD)	G

REEMPLACE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

Para 2GR-FKS: haga clic aqui

Para A25A-FKS (para 2WD): haga clic aqui

Para A25A-FKS (para AWD): haga clic aqui

LIMPIE EL INTERIOR DEL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE

Para 2GR-FKS: haga clic aqui

Para A25A-FKS: haga clic aqui

SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE O EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE NO. 2

INSTALE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE O EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE DE FORMA CORRECTA

INSTALE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE, EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE Y EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE N° 2 CORRECTAMENTE

7.	COMPRUEBE EL FUNCIONAMIENTO DEL INDICADOR DEL RECEPTOR DE COMBUSTIBLE (AGREGANDO COMBUSTIBLE)

(a) Si el subconjunto del deposito de combustible esta casi lleno. vacie 20 litros (21.1 US qts. 17.6 Imp. qts) o mas de combustible.

OBSERVACION:

Esto no es necesario cuando el conjunto del deposito de combustible esta lo suficientemente por debajo de la capacidad maxima.

(b) Registre la lectura del indicador del receptor de combustible.

(d) Desconecte el cable del terminal negativo (-) de la bateria para reiniciar el indicador del receptor de combustible.

(e) Conecte el cable al terminal negativo (-) de la bateria.

(f) Coloque el interruptor de encendido en ON.

(g) Conduzca el vehiculo a una velocidad de 1.8 km/h (1 mph) o mas y detenga el vehiculo.

(h) Coloque el interruptor de encendido en posicion OFF.

(i) Agregue 5.0 litros (5.3 US qts, 4.4 Imp. qts) o mas de combustible.

(j) Coloque el interruptor de encendido en la posicion ON.

(k) Compruebe que la lectura del indicador del receptor de combustible aumenta en proporcion con el nivel de combustible agregado.

Resultado:

Resultado	Vaya a
La lectura del indicador del receptor de combustible aumenta en proporcion a la cantidad de combustible agregado	A
La lectura del indicador del receptor de combustible no cambia incluso cuando se agrega combustible	B

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

8.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (FUNCIONAMIENTO DEL INDICADOR DEL NIVEL DE COMBUSTIBLE)

[Imagen 1]: Funcionamiento del indicador del nivel de combustible

*a	Funcionamiento del indicador del nivel de combustible (sensor E)
*b	Funcionamiento del indicador del nivel de combustible (vacio)
*c	Funcionamiento del indicador del nivel de combustible (advertencia)
*d	Funcionamiento del indicador del nivel de combustible (1/4)
*e	Funcionamiento del indicador del nivel de combustible (1/2)
*f	Funcionamiento del indicador del nivel de combustible (3/4)
*g	Funcionamiento del indicador del nivel de combustible (lleno)
*h	Funcionamiento del indicador del nivel de combustible (sensor F)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(d) Entre a los siguientes menus: Body Electrical / Combination Meter / Active Test.

(e) Realice la prueba activa segun los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester	Elemento de medicion	Rango de control	Nota de diagnostico
Fuel Gauge Operation (Sender E)	Indicador del receptor de combustible (sensor E)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (Empty)	Indicador del receptor de combustible (vacio)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (Warning)	Indicador del receptor de combustible (advertencia)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (1/4)	Indicador del receptor de combustible (1/4)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (1/2)	Indicador del receptor de combustible (1/2)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (3/4)	Indicador del receptor de combustible (3/4)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (Full)	Indicador del receptor de combustible (lleno)	OFF u ON	Consulte [Imagen 1]
Fuel Gauge Operation (Sender F)	Indicador del receptor de combustible (sensor F)	OFF u ON	Consulte [Imagen 1]

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Sender E)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Empty)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Warning)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (1/4)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (1/2)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (3/4)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Full)

Body Electrical > Combination Meter > Active Test

Tester Display
Fuel Gauge Operation (Sender F)

OK:

La indicacion del indicador del receptor de combustible es normal.

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

9.	INSPECCIONE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

OBSERVACION:

(a) Inspeccione visualmente que el conjunto del deposito de combustible no tenga anomalia.

(b) Verifique que no haya una cantidad excesiva de particulas extranas en el conjunto del tanque de combustible.

*: para AWD

Resultado:

Resultado	Vaya a
NORMAL	A
El aspecto del conjunto del deposito de combustible no es normal	B
Hay una cantidad excesiva de particulas extranas en el conjunto del deposito de combustible	C
El conjunto del medidor del sensor del nivel de combustible esta danado o no funciona correctamente (para 2WD)	D
El conjunto del medidor del sensor del nivel de combustible o el conjunto del medidor del sensor del nivel de combustible No. 2 esta danado visualmente o no funciona correctamente (para AWD)	E
El conjunto del deposito de combustible o el conjunto del medidor del sensor del nivel de combustible no estan correctamente instalados (para 2WD)	F
El conjunto del deposito de combustible, el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor de nivel de combustible n° 2 no estan instalados correctamente (para AWD)	G

REEMPLACE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

Para 2GR-FKS: haga clic aqui

Para A25A-FKS (para 2WD): haga clic aqui

Para A25A-FKS (para AWD): haga clic aqui

LIMPIE EL INTERIOR DEL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE

Para 2GR-FKS: haga clic aqui

Para A25A-FKS: haga clic aqui

SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE O EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE NO. 2

INSTALE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE O EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE DE FORMA CORRECTA

INSTALE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE, EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE Y EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE N° 2 CORRECTAMENTE

10.	REVISE EL INDICADOR DEL RECEPTOR DE COMBUSTIBLE

(a) Registre la lectura del indicador del receptor de combustible.

(b) Coloque el interruptor de encendido en posicion OFF.

(d) Conecte el cable al terminal negativo (-) de la bateria.

(e) Coloque el interruptor de encendido en ON.

(f) Compruebe si la lectura del indicador del receptor de combustible corresponde con la cantidad de combustible que queda en el conjunto del deposito de combustible.

Resultado:

Resultado	Vaya a
La lectura del indicador del receptor de combustible se corresponde con la cantidad de combustible que queda en el conjunto del deposito de combustible.	A
La lectura del indicador del receptor de combustible no se corresponde con la cantidad de combustible que queda en el conjunto del deposito de combustible.	B

COMPRUEBE CON EL METODO DE SIMULACION

Haga clic aqui

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

11.	INSPECCIONE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

OBSERVACION:

(a) Inspeccione visualmente que el conjunto del deposito de combustible no tenga anomalia.

(b) Verifique que no haya una cantidad excesiva de particulas extranas en el conjunto del tanque de combustible.

*: para AWD

Resultado:

Resultado	Vaya a
NORMAL	A
El aspecto del conjunto del deposito de combustible no es normal	B
Hay una cantidad excesiva de particulas extranas en el conjunto del deposito de combustible	C
El conjunto del medidor del sensor del nivel de combustible esta danado o no funciona correctamente (para 2WD)	D
El conjunto del medidor del sensor del nivel de combustible o el conjunto del medidor del sensor del nivel de combustible No. 2 esta danado visualmente o no funciona correctamente (para AWD)	E
El conjunto del deposito de combustible o el conjunto del medidor del sensor del nivel de combustible no estan correctamente instalados (para 2WD)	F
El conjunto del deposito de combustible, el conjunto del medidor del sensor del nivel de combustible y el conjunto del medidor del sensor de nivel de combustible n° 2 no estan instalados correctamente (para AWD)	G

INSPECCIONE CON EL METODO DE SIMULACION

Haga clic aqui

REEMPLACE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

Para 2GR-FKS: haga clic aqui

Para A25A-FKS (para 2WD): haga clic aqui

Para A25A-FKS (para AWD): haga clic aqui

LIMPIE EL INTERIOR DEL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE

SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE

Para 2GR-FKS: haga clic aqui

Para A25A-FKS: haga clic aqui

SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE O EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE NO. 2

INSTALE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE O EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE DE FORMA CORRECTA

INSTALE EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE, EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE Y EL CONJUNTO DEL MEDIDOR DEL SENSOR DE NIVEL DE COMBUSTIBLE N° 2 CORRECTAMENTE

Averia del cuentarrevoluciones

DESCRIPCION En este circuito, el conjunto del juego de instrumentos recibe senales del regimen del motor desde el ECM mediante la comunicacion CAN. El conjunto del juego de instrumentos del medido ...

Averia en el indicador del receptor de la temperatura del refrigerante de motor

DESCRIPCION En este circuito, el conjunto del medidor combinado recibe senales de la temperatura del refrigerante de motor desde el ECM mediante la comunicacion CAN. El conjunto del medidor combin ...

LEER SIGUIENTE:

Circuito del solenoide del compresor (B1451)
DESCRIPCION En este circuito, el conjunto del compresor con polea (solenoide del compresor)*1 o el conjunto del compresor del enfriador (solenoide del compresor)*2 reciben senales de demanda de compresion del refrigerante desde el conjunto del amplificador del aire acondicionado. Basandose e ...

ExtracciÓn
EXTRACCIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del e ...

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL CONTROLADOR DE LA CAMARA DE TELEVISION (a) Voltee el conjunto de la moqueta del piso delantero y a la alfombrilla del piso delantero, como se muestra en la ilustracion. (b) Enganche las 2 guias para instalar el controlador de la camar ...

Toyota Camry Manual de reparaciones XV70 (2017-2023): Averia del indicador del receptor de combustible

Averia del cuentarrevoluciones

Averia en el indicador del receptor de la temperatura del refrigerante de motor

LEER SIGUIENTE:

Categorías
