COMPONENTES

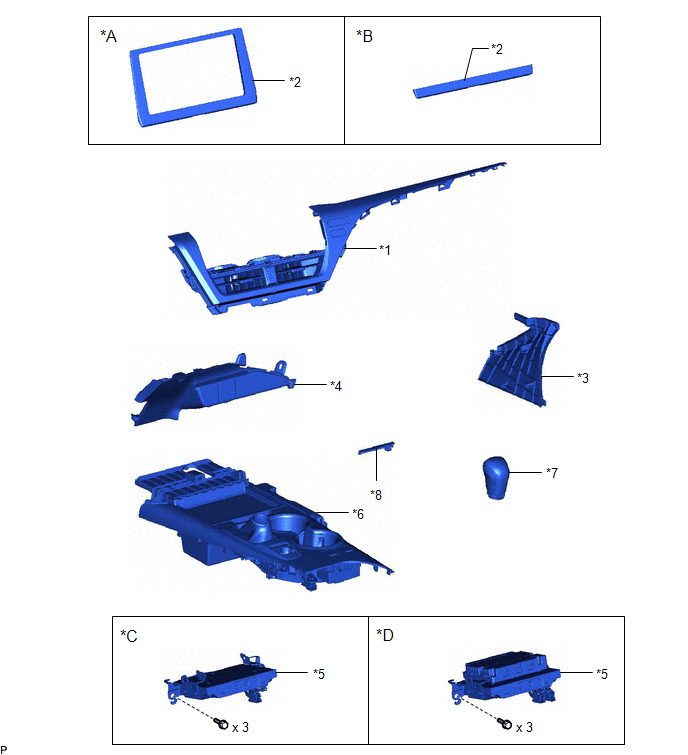

ILUSTRACION
|
*A | Para la Pantalla de 7 Pulgadas |
*B | Para Pantalla de 9 Pulgadas |
|
*C | Sin Interruptor (SOS) Manual |
*D | Con interruptor manual (SOS) |
|
*1 | CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
*2 | SUBCONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS |
|
*3 | EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS |
*4 | MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS |
|
*5 | ECU DE NAVEGACION CON SOPORTE |
*6 | SUBCONJUNTO DEL PANEL TRASERO DE LA CONSOLA SUPERIOR |
|
*7 | SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS |
*8 | CUBIERTA DEL BOTON DE DESBLOQUEO DEL CAMBIO |

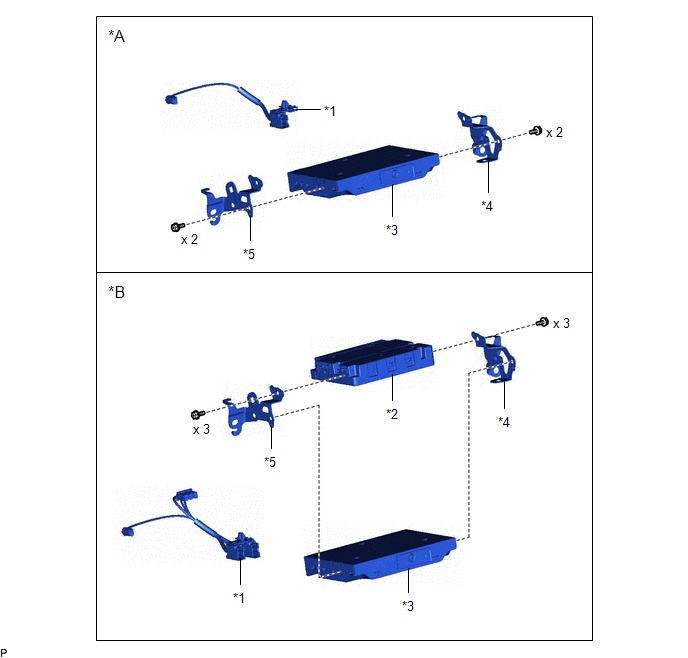

ILUSTRACION
|
*A | Sin Interruptor (SOS) Manual |
*B | Con Interruptor (SOS) Manual |
|
*1 | SUBCONJUNTO DEL CABLE DE LA ANTENA |
*2 | DCM (TRANSCEPTOR DE LA UNIDAD TELEMATICA) |
|
*3 | ECU DE NAVEGACION |
*4 | SOPORTE DEL TELEFONO NO. 1 |
|
*5 | SOPORTE DEL TELEFONO NO. 2 |
- | - |
