COMPONENTES

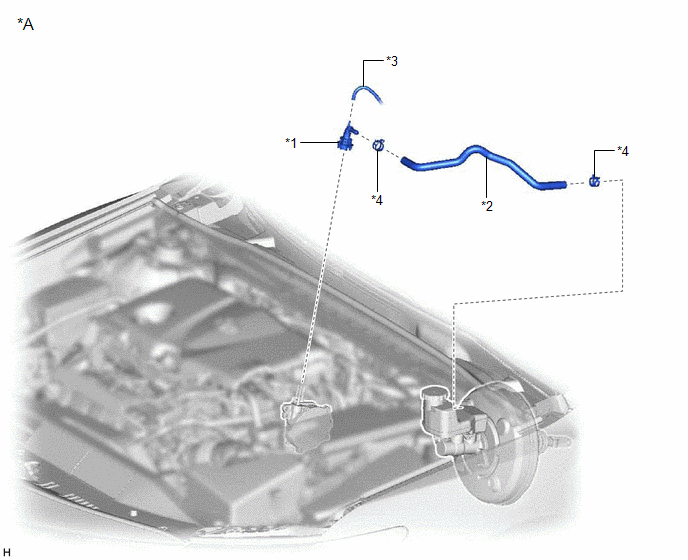

ILUSTRACIÓN
|
*A | para A25A-FKS |
- | - |
|
*1 | CONECTOR N° 1 DE LA MANGUERA DE VACÍO |
*2 | UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN |
|
*3 | MANGUERA DE VACÍO |
*4 | CLIP |
ILUSTRACIÓN
|
*A | para 2GR-FKS |
- | - |
|
*1 | SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSIÓN DELANTERA |
- | - |
.png) |
Par de apriete para "zonas principales relacionadas con el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |

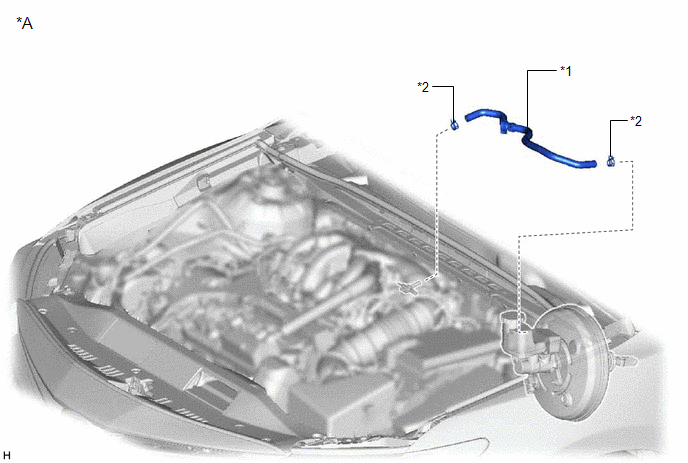

ILUSTRACIÓN
|
*A | para 2GR-FKS |
- | - |
|
*1 | UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN |
*2 | CLIP |

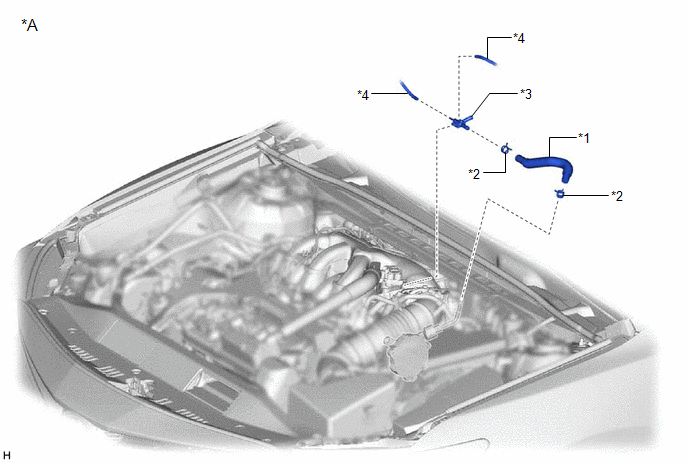

ILUSTRACIÓN
|
*A | para 2GR-FKS |
- | - |
|
*1 | TUBO DE AIRE |
*2 | CLIP |
|
*3 | CONDUCTO DE DESCARGA DE AIRE |
*4 | CONJUNTO DE LA MANGUERA DE TRANSMISIÓN DE VACÍO |
