COMPONENTES

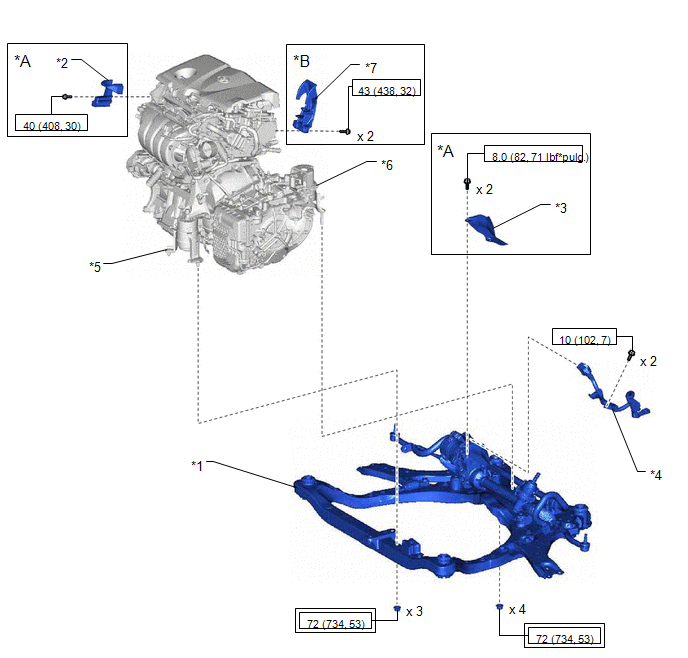

ILUSTRACIÓN
|
*A | para A25A-FKS |
*B | para AWD |
|
*1 | CONJUNTO DEL BASTIDOR DELANTERO |
*2 | PROTECCIÓN DE DESCARGA DE COMBUSTIBLE |
|
*3 | AISLANTE TÉRMICO DEL ENGRANAJE DE DIRECCIÓN |
*4 | MAZO DE CABLES |
|
*5 | AISLANTE DE MONTAJE DELANTERO DEL MOTOR |
*6 | AISLANTE DE MONTAJE TRASERO DEL MOTOR |
|
*7 | PROTECTOR DE LA BOMBA DE COMBUSTIBLE |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |

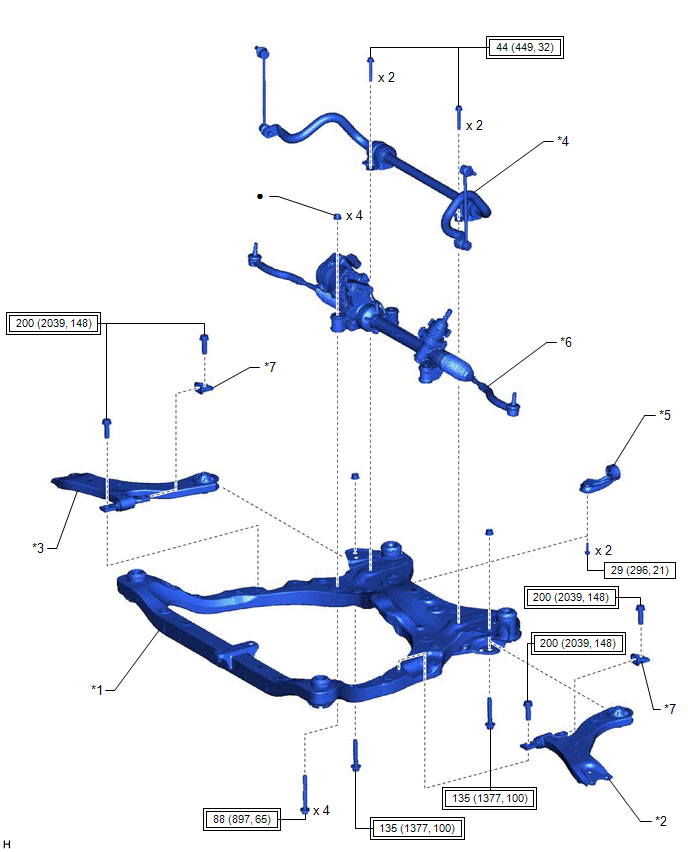

ILUSTRACIÓN
|
*1 | CONJUNTO DEL BASTIDOR DELANTERO |
*2 | SUBCONJUNTO DEL BRAZO INFERIOR IZQUIERDO DE LA SUSPENSIÓN DELANTERA No. 1 |
|
*3 | SUBCONJUNTO DEL BRAZO INFERIOR DERECHO DE LA SUSPENSIÓN DELANTERA No. 1 |
*4 | BARRA ESTABILIZADORA DELANTERA CON SOPORTE |
|
*5 | SOPORTE DEL TUBO DE ESCAPE NO. 2 |
*6 | CONJUNTO DEL ENGRANAJE DE LA SERVODIRECCIÓN DE CREMALLERA Y PIÑÓN |
|
*7 | TOPE DEL CASQUILLO DELANTERO DEL BRAZO INFERIOR |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
● | Pieza no reutilizable |
- | - |

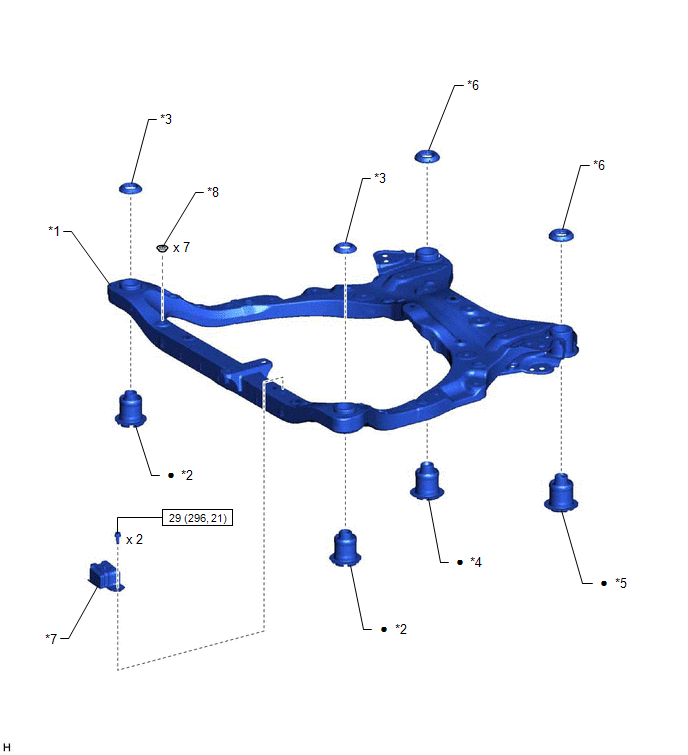

ILUSTRACIÓN
|
*1 | CONJUNTO DEL BASTIDOR DELANTERO |
*2 | ELEMENTO AMORTIGUADOR DELANTERO DEL CUERPO DEL MONTAJE DE LA SUSPENSIÓN DELANTERA |
|
*3 | TOPE DELANTERO DEL ELEMENTO DEL CUERPO DE MONTAJE DE LA SUSPENSIÓN DELANTERA |
*4 | ELEMENTO AMORTIGUADOR TRASERO DE MONTAJE DEL CUERPO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
|
*5 | ELEMENTO AMORTIGUADOR TRASERO IZQUIERDO DE MONTAJE DEL CUERPO DEL MIEMBRO DE LA SUSPENSIÓN DELANTERA |
*6 | TOPE TRASERO DEL ELEMENTO DEL CUERPO DE MONTAJE DE LA SUSPENSIÓN DELANTERA |
|
*7 | AMORTIGUADOR DINÁMICO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
*8 | TAPÓN DEL ORIFICIO |
|
|
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
