COMPONENTES

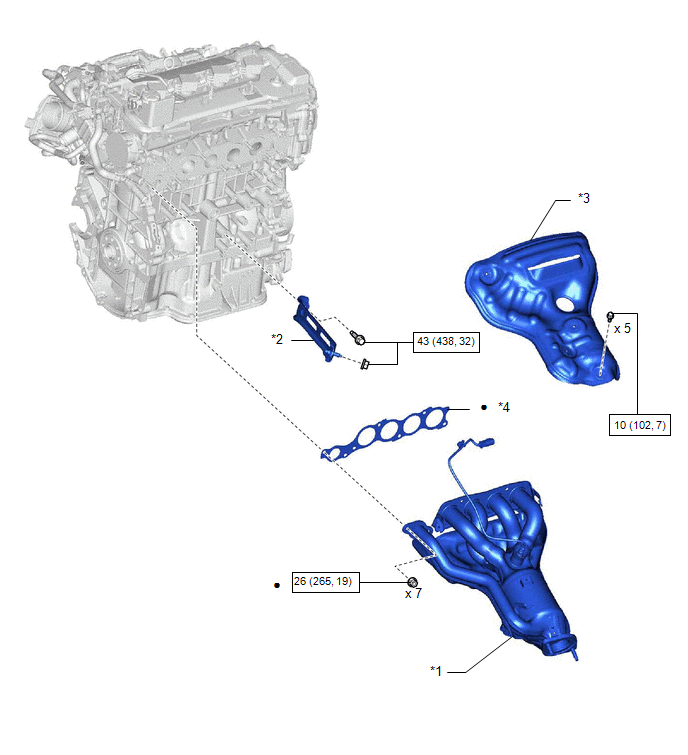

ILUSTRACIÓN
*1 | COLECTOR DE ESCAPE (TWC: catalizador delantero) |
*2 | PUNTAL DEL COLECTOR |
*3 | AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE NO. 1 |
*4 | COLECTOR DE ESCAPE A LA JUNTA DE LA CULATA |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |

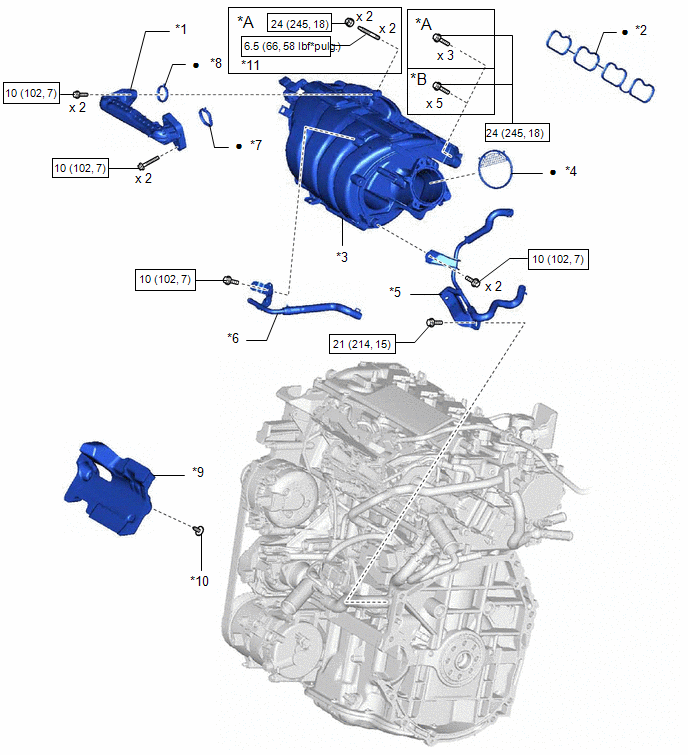

ILUSTRACIÓN
*A | con espárrago prisionero |
*B | sin espárrago prisionero |
*1 | SUBCONJUNTO DEL TUBO DE EGR NO. 1 |
*2 | COLECTOR DE ADMISIÓN DE LA JUNTA DE CULATA NO. 1 |
*3 | COLECTOR DE ADMISIÓN |
*4 | JUNTA DEL CUERPO DE LA MARIPOSA |
*5 | TUBERÍA DE DERIVACIÓN DE AGUA No. 2 |
*6 | TUBERÍA DE DERIVACIÓN DE AGUA No. 3 |
*7 | JUNTA DEL ADAPTADOR DE LA VÁLVULA DE EGR |
*8 | JUNTA DE ENTRADA DE EGR |
*9 | CUBIERTA DEL MOTOR No. 3 |
*10 | CLIP |
*11 | ESPÁRRAGO PRISIONERO |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |

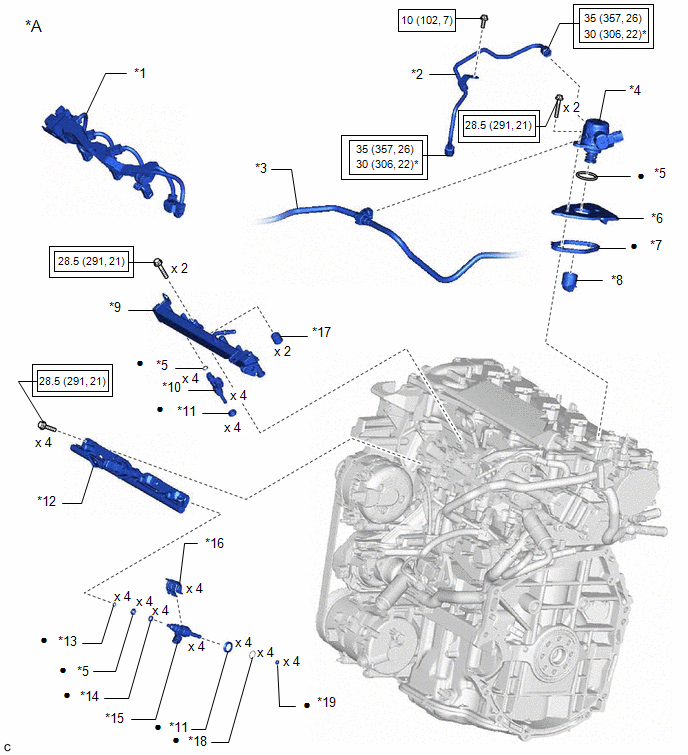

ILUSTRACIÓN
*A | Para 2WD |
- | - |
*1 | CABLE DEL MOTOR NO. 5 |
*2 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1 |
*3 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE |
*4 | CONJUNTO DE LA BOMBA DE COMBUSTIBLE (para presión alta) |
*5 | JUNTA TÓRICA |
*6 | BRIDA DE LA BOMBA DE COMBUSTIBLE |
*7 | JUNTA DEL SEPARADOR DE LA BOMBA DE COMBUSTIBLE |
*8 | CONJUNTO DEL ELEVADOR DE LA BOMBA DE COMBUSTIBLE |
*9 | SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR |
*10 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA |
*11 | AISLANTE DE VIBRACIONES DEL INYECTOR |
*12 | TUBO DE DESCARGA DE COMBUSTIBLE |
*13 | ANILLO DE RESPALDO NO. 3 DEL INYECTOR DE COMBUSTIBLE |
*14 | ANILLO DE RESPALDO NO. 1 DEL INYECTOR DE COMBUSTIBLE |
*15 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE DIRECTO |
*16 | ABRAZADERA DEL PORTAINYECTOR |
*17 | SEPARADOR DEL TUBO DE DESCARGA NO. 1 |
*18 | JUNTA EN C |
*19 | SELLO DEL INYECTOR DE COMBUSTIBLE |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con una llave de tuercas de unión |
● | Pieza no reutilizable |

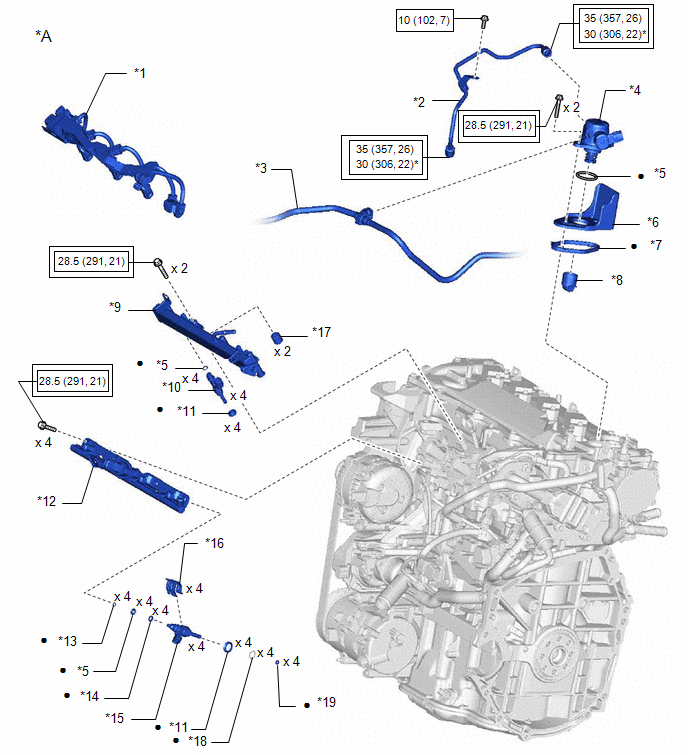

ILUSTRACIÓN
*A | Para AWD |
- | - |
*1 | CABLE DEL MOTOR NO. 5 |
*2 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE NO. 1 |
*3 | SUBCONJUNTO DEL TUBO DE COMBUSTIBLE |
*4 | CONJUNTO DE LA BOMBA DE COMBUSTIBLE (para presión alta) |
*5 | JUNTA TÓRICA |
*6 | BRIDA DE LA BOMBA DE COMBUSTIBLE |
*7 | JUNTA DEL SEPARADOR DE LA BOMBA DE COMBUSTIBLE |
*8 | CONJUNTO DEL ELEVADOR DE LA BOMBA DE COMBUSTIBLE |
*9 | SUBCONJUNTO DEL TUBO DE DESCARGA DE COMBUSTIBLE CON SENSOR |
*10 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA |
*11 | AISLANTE DE VIBRACIONES DEL INYECTOR |
*12 | TUBO DE DESCARGA DE COMBUSTIBLE |
*13 | ANILLO DE RESPALDO NO. 3 DEL INYECTOR DE COMBUSTIBLE |
*14 | ANILLO DE RESPALDO NO. 1 DEL INYECTOR DE COMBUSTIBLE |
*15 | CONJUNTO DEL INYECTOR DE COMBUSTIBLE DIRECTO |
*16 | ABRAZADERA DEL PORTAINYECTOR |
*17 | SEPARADOR DEL TUBO DE DESCARGA NO. 1 |
*18 | JUNTA EN C |
*19 | SELLO DEL INYECTOR DE COMBUSTIBLE |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con una llave de tuercas de unión |
● | Pieza no reutilizable |

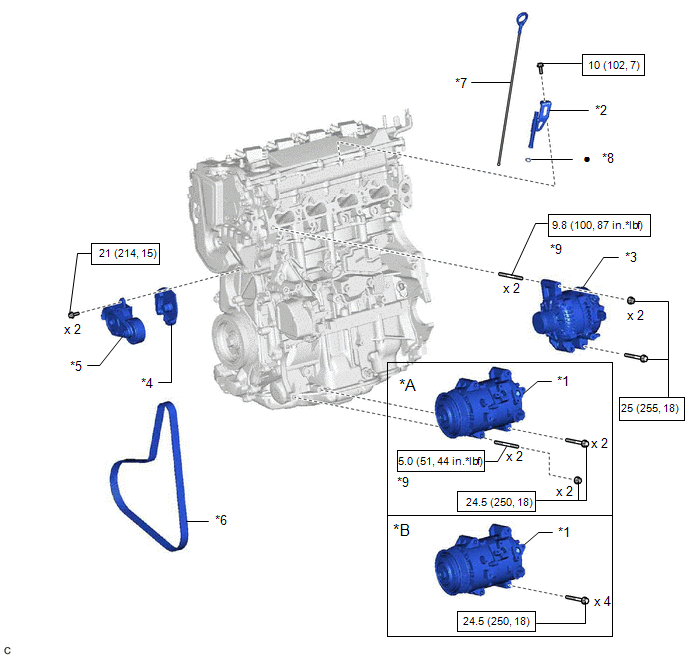

ILUSTRACIÓN
*A | Para el tipo A |
*B | Para el tipo B |
*1 | CONJUNTO DEL COMPRESOR CON POLEA |
*2 | GUÍA DE LA VARILLA INDICADORA DEL NIVEL DE ACEITE DE MOTOR |
*3 | CONJUNTO DEL GENERADOR |
*4 | AISLANTE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN N° 2 |
*5 | CONJUNTO DEL TENSOR DE LA CORREA TRAPEZOIDAL RANURADA |
*6 | CORREA TRAPEZOIDAL RANURADA |
*7 | VARILLA INDICADORA DEL NIVEL DE ACEITE DE MOTOR |
*8 | JUNTA TÓRICA |
*9 | ESPÁRRAGO PRISIONERO |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |

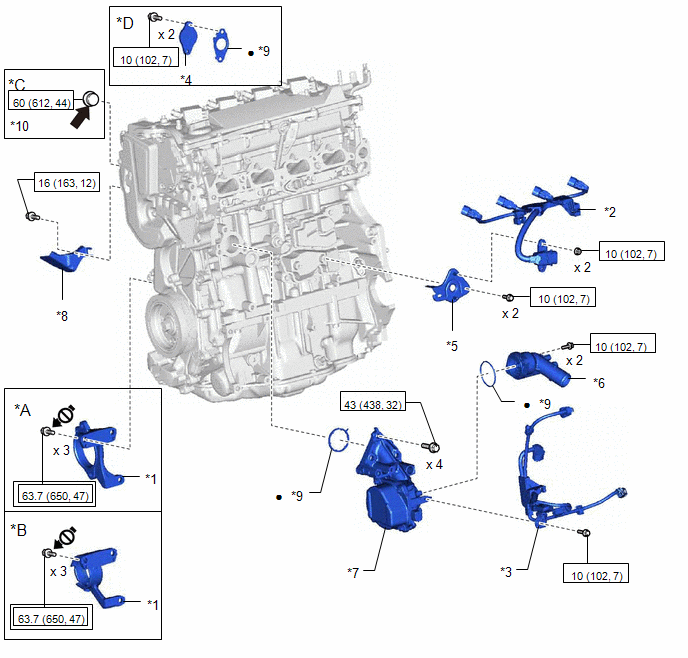

ILUSTRACIÓN
*A | para 2WD |
*B | Para AWD |
*C | con tapón roscado recto No. 3 |
*D | sin tapón roscado recto No. 3 |
*1 | SOPORTE DEL COJINETE DEL EJE PROPULSOR |
*2 | CABLE DEL MOTOR NO. 6 |
*3 | CABLE DEL SENSOR |
*4 | PLACA DE ESTANQUEIDAD AL AGUA |
*5 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
*6 | SUBCONJUNTO DE LA ENTRADA DE AGUA CON TERMOSTATO |
*7 | CONJUNTO DE LA BOMBA DE AGUA DEL MOTOR (ALOJAMIENTO DE LA ENTRADA DE AGUA) |
*8 | AISLANTE TÉRMICO DEL COLECTOR DE ESCAPE NO. 3 |
*9 | JUNTA |
*10 | TAPÓN ROSCADO RECTO NO. 3 |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
![]() |
Adhesivo 1324 |
![]() |
No aplique lubricantes en las piezas roscadas |
- | - |

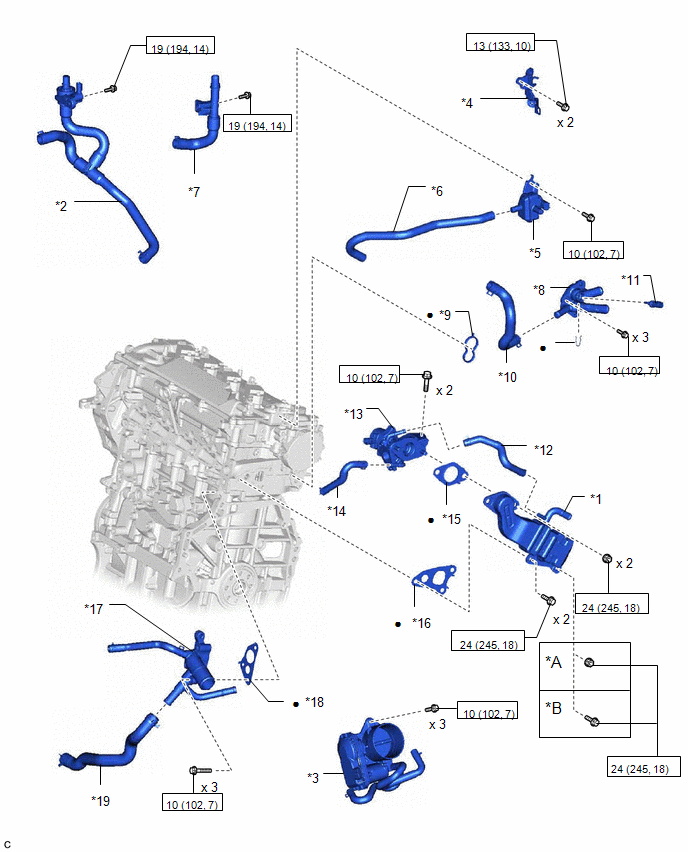

ILUSTRACIÓN
*A | Tipo A |
*B | Tipo B |
*1 | CONJUNTO DEL ENFRIADOR DE EGR |
*2 | VÁLVULA DE CIERRE DE CAUDAL (CONJUNTO DE MANGUERA DE DERIVACIÓN DE AGUA) |
*3 | CONJUNTO DEL CUERPO DE LA MARIPOSA CON MOTOR |
*4 | SOPORTE DE LA ABRAZADERA DE LA MANGUERA DE AGUA |
*5 | VÁLVULA DE PURGA (VSV DE PURGA) |
*6 | MANGUERA DE ALIMENTACIÓN DE VAPOR DE COMBUSTIBLE |
*7 | SUBCONJUNTO DE LA TUBERÍA DE DERIVACIÓN DE AGUA NO. 2 |
*8 | SUBCONJUNTO DE LA SALIDA DE DERIVACIÓN DE AGUA |
*9 | JUNTA DEL TUBO DE SALIDA DE AGUA |
*10 | MANGUERA DE DERIVACIÓN DE AGUA No. 3 |
*11 | SENSOR DE TEMPERATURA DEL REFRIGERANTE DEL MOTOR |
*12 | MANGUERA DE AGUA |
*13 | CONJUNTO DE LA VÁLVULA DE EGR |
*14 | MANGUERA DE DERIVACIÓN DE AGUA NO. 8 |
*15 | JUNTA DE LA VÁLVULA DE EGR |
*16 | JUNTA DEL ENFRIADOR EGR |
*17 | SALIDA DE AGUA |
*18 | JUNTA DE LA SALIDA DE AGUA |
*19 | MANGUERA DE DERIVACIÓN DE AGUA NO. 7 |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |

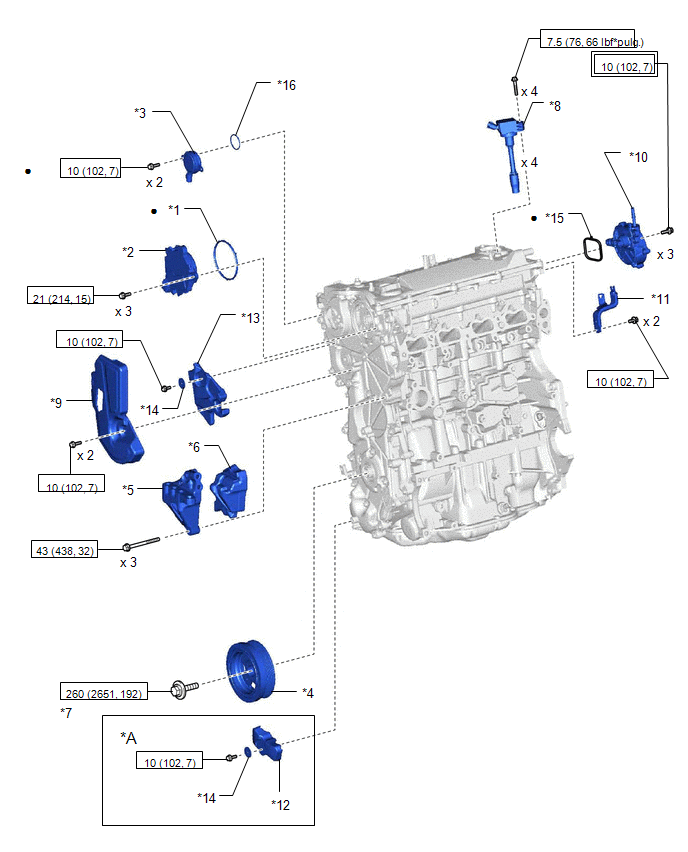

ILUSTRACIÓN
*A | Con cubierta |
- | - |
*1 | JUNTA TÓRICA DEL MOTOR DE CONTROL DE DISTRIBUCIÓN DE LA LEVA |
*2 | CONJUNTO DEL MOTOR DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS CON EDU |
*3 | CONJUNTO DE LA VÁLVULA SOLEN.°IDE DE REGULACIÓN DEL ACEITE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS |
*4 | CONJUNTO DE LA POLEA DEL CIGÜEÑAL |
*5 | SOPORTE DE MONTAJE DERECHO DEL MOTOR |
*6 | AISLANTE DE MONTAJE DERECHO DEL MOTOR |
*7 | PERNO DE LA POLEA DEL CIGÜEÑAL |
*8 | CONJUNTO DE LA BOBINA DE ENCENDIDO |
*9 | CUBIERTA DEL MOTOR NO. 2 |
*10 | CONJUNTO DE LA BOMBA DE VACÍO |
*11 | SOPORTE DE LA VÁLVULA DE CONMUTACIÓN DE VACÍO N° 2 |
*12 | TAPA DE LA CADENA DE DISTRIBUCIÓN N° 3 |
*13 | AISLANTE DE LA CUBIERTA DEL ENGRANAJE DE DISTRIBUCIÓN |
*14 | ARANDELA PLANA |
*15 | JUNTA TÓRICA DE LA BOMBA DE VACÍO N° 1 |
*16 | JUNTA TÓRICA |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
★ | Pieza prerrecubierta |

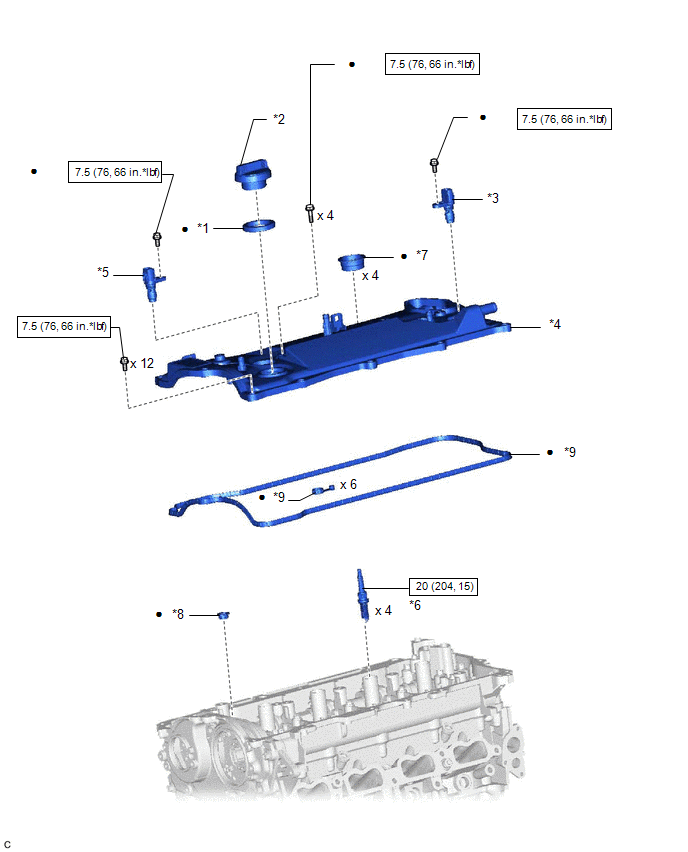

ILUSTRACIÓN
*1 | JUNTA DEL TAPÓN DE LLENADO DE ACEITE |
*2 | SUBCONJUNTO DEL TAPÓN DE LLENADO DE ACEITE |
*3 | SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (para el lado de admisión) |
*4 | SUBCONJUNTO DE LA TAPA DE LA CULATA |
*5 | SENSOR DE POSICIÓN DEL ÁRBOL DE LEVAS (para el lado de escape) |
*6 | BUJÍA DE ENCENDIDO |
*7 | JUNTA DEL TUBO DE LA BUJÍA DE ENCENDIDO |
*8 | JUNTA DEL ORIFICIO DE ENGRASE DEL SOMBRERETE DEL ÁRBOL DE LEVAS |
*9 | JUNTA DE LA TAPA DE LA CULATA |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
★ | Pieza prerrecubierta |
- | - |

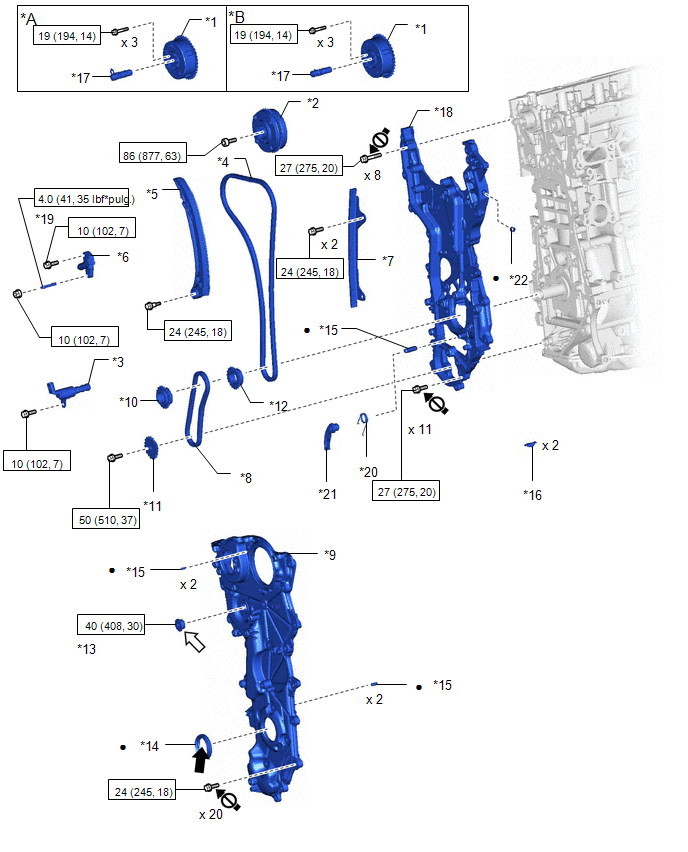

ILUSTRACIÓN
*A | Tipo A |
*B | Tipo B |
*1 | CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS DE ESCAPE |
*2 | CONJUNTO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS |
*3 | CONJUNTO DE LA VÁLVULA REGULADORA DE PRESIÓN DE ACEITE |
*4 | SUBCONJUNTO DE LA CADENA |
*5 | PATÍN DEL TENSOR DE CADENA |
*6 | CONJUNTO DEL TENSOR DE CADENA No. 1 |
*7 | AMORTIGUADOR DE VIBRACIONES DE LA CADENA No. 1 |
*8 | SUBCONJUNTO DE LA CADENA DE TRANSMISIÓN DE LA BOMBA DE ACEITE |
*9 | CONJUNTO DE LA TAPA DEL ENGRANAJE DE DISTRIBUCIÓN No. 2 |
*10 | RUEDA DENTADA PROPULSORA DE LA BOMBA DE ACEITE |
*11 | RUEDA DENTADA DEL EJE PROPULSOR DE LA BOMBA DE ACEITE |
*12 | PIÑÓN DE DISTRIBUCIÓN DEL CIGÜEÑAL |
*13 | TAPÓN ROSCADO RECTO |
*14 | SELLO DE ACEITE DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN |
*15 | PASADOR RECTO |
*16 | LLAVE DEL ENGRANAJE DE DISTRIBUCIÓN DEL CIGÜEÑAL |
*17 | CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE LA DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (CONJUNTO DEL PERNO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS DE ESCAPE) |
*18 | CONJUNTO DE LA TAPA DE LA CADENA DE DISTRIBUCIÓN |
*19 | ESPÁRRAGO PRISIONERO |
*20 | MUELLE AMORTIGUADOR DE LA CADENA |
*21 | PLACA DEL TENSOR DE CADENA |
*22 | PASADOR DE ANILLO |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
![]() |
Grasa multiusos |
![]() |
Adhesivo 1324 |
★ | Pieza prerrecubierta |
![]() |
No aplique lubricantes en las piezas roscadas |

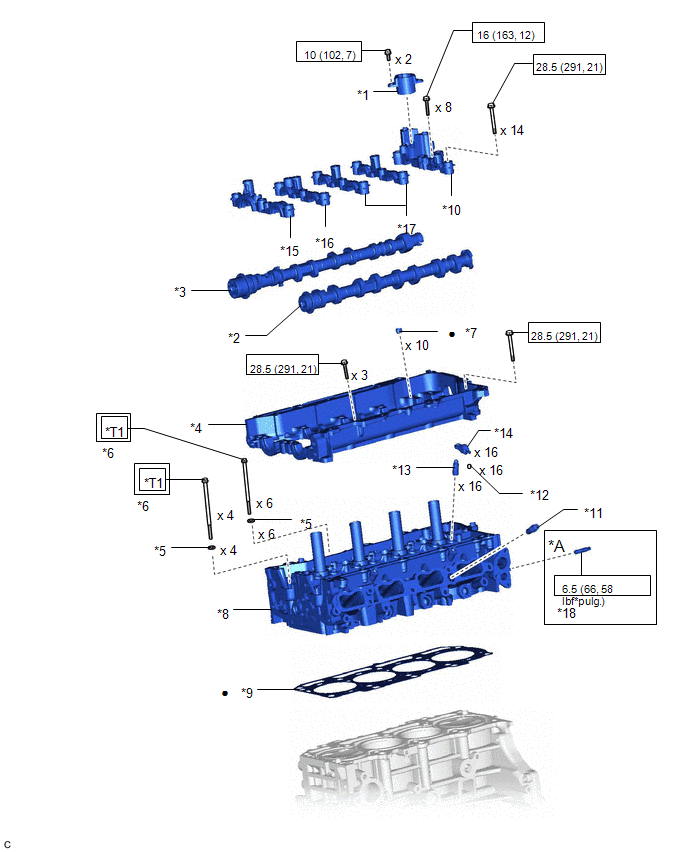

ILUSTRACIÓN
*A | Con Espárrago Prisionero |
- | - |
*1 | GUÍA DEL ELEVADOR DE LA BOMBA DE COMBUSTIBLE |
*2 | ÁRBOL DE LEVAS |
*3 | ÁRBOL DE LEVAS NO. 2 |
*4 | SUBCONJUNTO DEL ALOJAMIENTO DEL ÁRBOL DE LEVAS |
*5 | ARANDELA PLANA |
*6 | PERNO DE FIJACIÓN DE LA CULATA |
*7 | PASADOR DE ANILLO DE AJUSTE DEL SOMBRERETE DEL ÁRBOL DE LEVAS |
*8 | SUBCONJUNTO DE LA CULATA |
*9 | JUNTA DE LA CULATA |
*10 | SOMBRERETE DEL ÁRBOL DE LEVAS N.° 4 |
*11 | VÁLVULA PCV (SUBCONJUNTO DE LA VÁLVULA DE VENTILACIÓN) |
*12 | TAPÓN DEL VÁSTAGO DE LA VÁLVULA |
*13 | CONJUNTO DEL DISPOSITIVO DE AJUSTE DE HOLGURA DE LA VÁLVULA |
*14 | SUBCONJUNTO DEL BALANCÍN DE LA VÁLVULA No. 1 |
*15 | SOMBRERETE DEL ÁRBOL DE LEVAS No. 1 |
*16 | SOMBRERETE DEL ÁRBOL DE LEVAS No. 2 |
*17 | SOMBRERETE DEL ÁRBOL DE LEVAS No. 3 |
*18 | ESPÁRRAGO PRISIONERO |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
- | - |
*T1 | 1°: 90 (918, 66) 2°: Girar 90° 3.°: Girar 90° |
- | - |

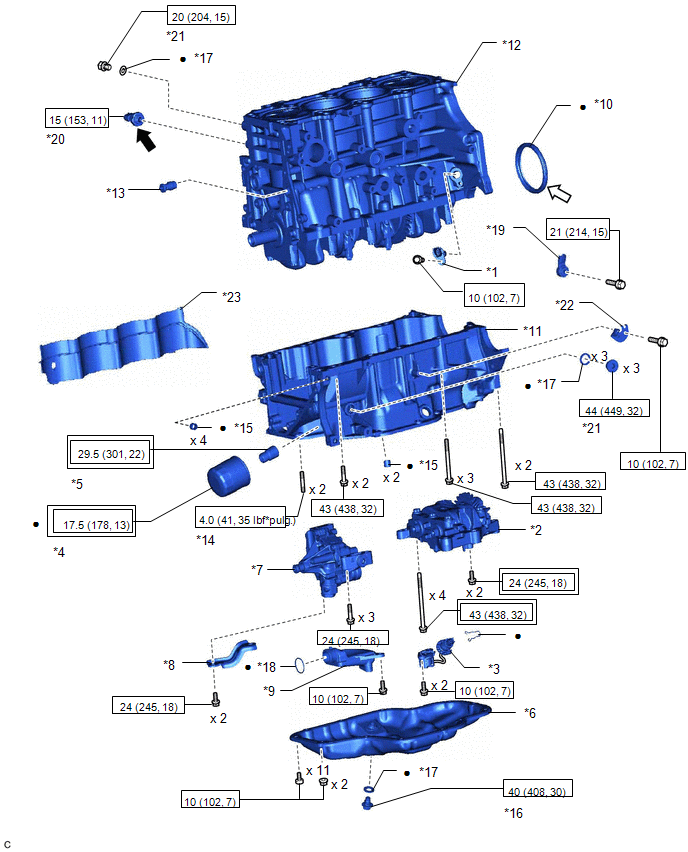

ILUSTRACIÓN
*1 | SENSOR DE POSICIÓN DEL CIGÜEÑAL |
*2 | CONJUNTO DEL EQUILIBRADOR DEL MOTOR |
*3 | SENSOR DE NIVEL DE ACEITE DE MOTOR |
*4 | SUBCONJUNTO DEL FILTRO DE ACEITE |
*5 | UNIÓN DEL FILTRO DE ACEITE |
*6 | SUBCONJUNTO DEL CÁRTER DE ACEITE No. 2 |
*7 | CONJUNTO DE LA BOMBA DE ACEITE |
*8 | SOPORTE DE LA BOMBA DE ACEITE |
*9 | SUBCONJUNTO DEL COLADOR DE ACEITE |
*10 | SELLO TRASERO DE ACEITE DEL MOTOR |
*11 | CONJUNTO DEL CÁRTER DE REFUERZO |
*12 | SUBCONJUNTO DEL BLOQUE DE CILINDROS |
*13 | SUBCONJUNTO DE LA VÁLVULA DE LA BOQUILLA DE ACEITE |
*14 | ESPÁRRAGO PRISIONERO |
*15 | PASADOR DE ANILLO |
*16 | TAPÓN DE DRENAJE DEL CÁRTER DE ACEITE |
*17 | JUNTA |
*18 | JUNTA DEL COLADOR DE ACEITE |
*19 | SENSOR DE CONTROL DE DETONACIONES |
*20 | SENSOR DE TEMPERATURA Y PRESIÓN DEL ACEITE |
*21 | TAPÓN ROSCADO RECTO |
*22 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
*23 | SEPARADOR DE LA CAMISA DE AGUA DEL BLOQUE DE CILINDROS |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
![]() |
Adhesivo 1344 |
![]() |
Grasa MP | ★ |
Pieza prerrecubierta |
Sistema De DiagnOstico
SISTEMA DE DIAGNOSTICO DESCRIPCION (a) Los
datos del sistema y los codigos de diagnostico (DTC) pueden leerse a traves
del conector de enlace de datos 3 (DLC3) del vehiculo. Si aprecia algun tipo
de anomalia en el sistema, utilice el Techstream para comprobar si
efectivamente hay alguna anom ...
Señal del sensor de velocidad de la rueda delantera izquierda bloqueada en alta (C050024)
DESCRIPCIÓN Consulte el DTC C050012 Haga clic aquí
No. de DTC Detection Item
Condición de detección de DTC
Área afectada C050024
Señal del sensor de velocidad de la rueda delantera izquierda bloqueada en alta
La señal del sensor de velocidad no se encuent ...
Fallo eléctrico general al enviar la señal de posición del árbol de levas "A" (P261401)
DESCRIPCIÓN Consulte el DTC P001001. Haga clic aquí
No. de DTC Detection Item
Condición de detección de DTC
Área afectada MIL
Memoria Nota
P261401 Fallo eléctrico general al enviar la señal de posición del &aa ...
