COMPONENTES

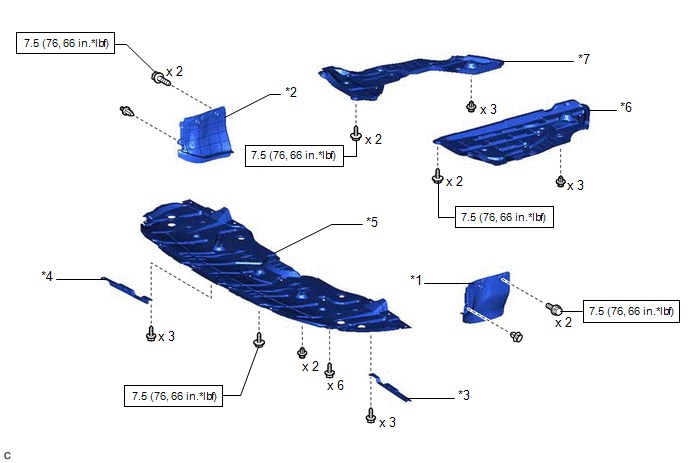

ILUSTRACIÓN
*1 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
*2 | SELLO DERECHO DEL FALDÓN DELANTERO DE LA ALETA DELANTERA |
*3 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
*5 | CUBIERTA INFERIOR DEL MOTOR NO. 1 |
*6 | CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR |
*7 | CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR |
- | - |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ILUSTRACIÓN
*1 | TUERCA DEL EJE AXIAL DELANTERO |
*2 | CONJUNTO DEL EJE PROPULSOR DELANTERO |
*3 | SUBCONJUNTO DEL BRAZO DE LA SUSPENSIÓN DELANTERA INFERIOR No. 1 |
*4 | SENSOR DE VELOCIDAD DELANTERO |
*5 | CONJUNTO DEL ESTABILIZADOR DELANTERO |
*6 | CONJUNTO DE LA BARRA DE ACOPLAMIENTO |
*7 | CONJUNTO DEL EJE DELANTERO |
*8 | PASADOR HENDIDO |
*9 | MANGUERA FLEXIBLE DELANTERA |
- | - |
![]() |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
![]() |
Grasa para carrocerías Toyota W |
![]() |
No aplique lubricantes en las piezas roscadas |
- | - |

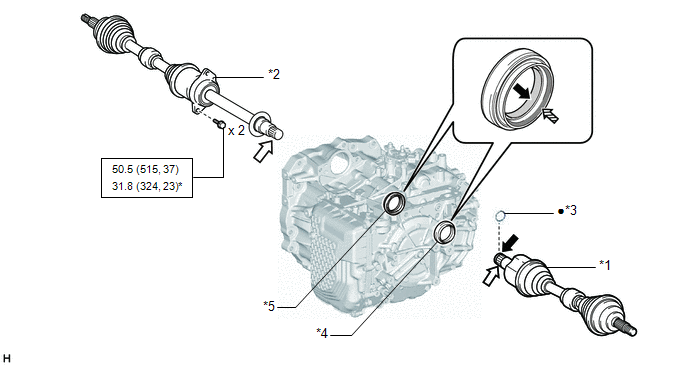

ILUSTRACIÓN
*1 | CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO |
*2 | CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO |
*3 | ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO |
*4 | SELLO DE ACEITE IZQUIERDO DEL EJE PROPULSOR DELANTERO |
*5 | SELLO DE ACEITE DERECHO DEL EJE PROPULSOR DELANTERO |
- | - |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con la SST |
● | Pieza no reutilizable |
![]() |
Grasa multiusos |
![]() |
ATF WS original de Toyota |
![]() |
Grasa para el borde del lado del sello de aceite original Toyota |

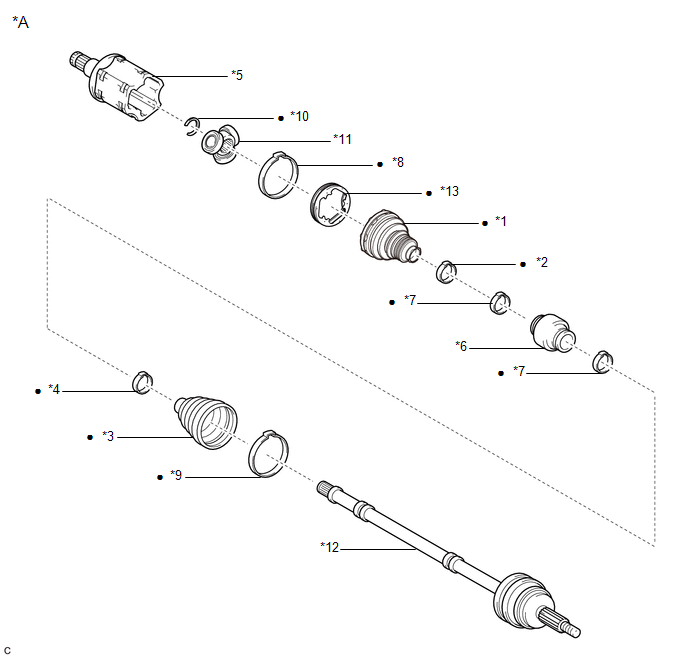

ILUSTRACIÓN
*A | Para el lado izquierdo |
- | - |
*1 | FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO |
*2 | ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO |
*3 | FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO |
*4 | ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO |
*5 | CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO |
*6 | AMORTIGUADOR DEL EJE PROPULSOR DELANTERO |
*7 | ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO |
*8 | ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO No. 2 |
*9 | ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO No. 2 |
*10 | ANILLO DE RETENCIÓN DEL EJE |
*11 | JUNTA TRÍPODE |
*12 | CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO |
*13 | OJAL DE LA JUNTA INTERIOR DEL EJE DELANTERO |
- | - |
● | Pieza no reutilizable |
- | - |

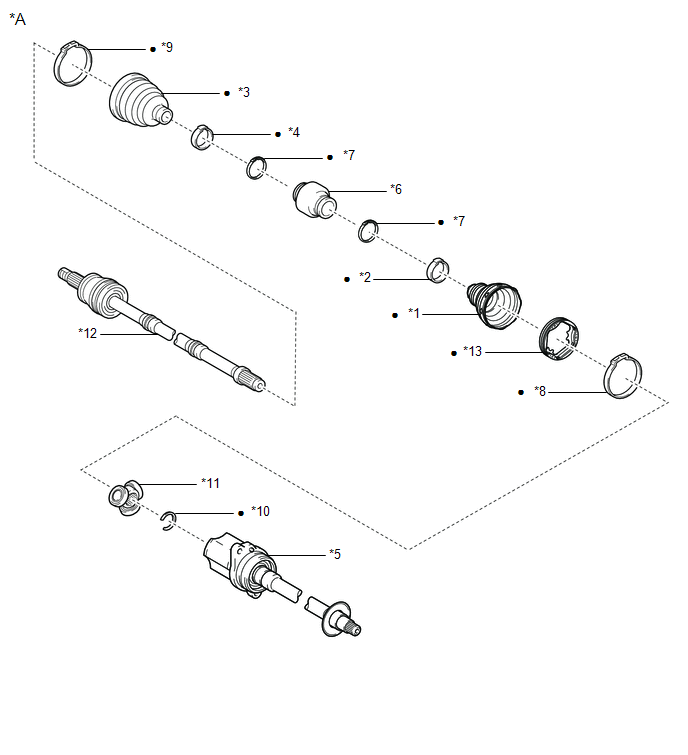

ILUSTRACIÓN
*A | Para el lado derecho |
- | - |
*1 | FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO |
*2 | ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO |
*3 | FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO |
*4 | ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO |
*5 | CONJUNTO DE LA JUNTA INTERIOR DEL EJE PROPULSOR DELANTERO |
*6 | AMORTIGUADOR DEL EJE PROPULSOR DELANTERO |
*7 | ABRAZADERA DEL AMORTIGUADOR DEL EJE PROPULSOR DELANTERO |
*8 | ABRAZADERA DE LA FUNDA DE LA JUNTA INTERIOR DEL EJE DELANTERO No. 2 |
*9 | ABRAZADERA DE LA FUNDA DE LA JUNTA EXTERIOR DEL EJE DELANTERO No. 2 |
*10 | ANILLO DE RETENCIÓN DEL EJE |
*11 | JUNTA TRÍPODE |
*12 | CONJUNTO DE LA JUNTA EXTERIOR DEL EJE PROPULSOR DELANTERO |
*13 | OJAL DE LA JUNTA INTERIOR DEL EJE DELANTERO |
- | - |
● | Pieza no reutilizable |
- | - |
