EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del eje propulsor delantero.
Procedimientos necesarios después de extraer, instalar o sustituir piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Ajuste de la alineación de las ruedas delanteras |
|
|
|
Líquido del transeje automático |
Restablecimiento de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente. |
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LAS RUEDAS DELANTERAS
Haga clic aquí
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
3. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
4. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
5. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR
Haga clic aquí
6. EXTRAIGA LA CUBIERTA INFERIOR DERECHA TRASERA DEL MOTOR
Haga clic aquí
7. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA
Haga clic aquí
8. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA
Haga clic aquí
9. DRENE EL LÍQUIDO DEL TRANSEJE AUTOMÁTICO
Haga clic aquí
10. EXTRAIGA LA TUERCA DEL EJE AXIAL DELANTERO

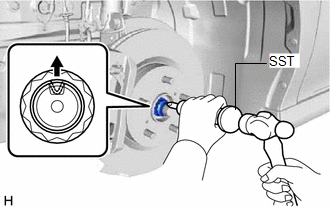

(a) Con la SST y un martillo, desprenda la parte enclavada de la tuerca del eje axial delantero. SST: 09930-00010 AVISO: Suelte totalmente la parte enclavada de la tuerca del eje axial delantero para que no se dañen las roscas del eje propulsor. |
|
(b) Mantenga accionados los frenos y extraiga la tuerca del eje axial delantero.
11. SEPARE EL SENSOR DE VELOCIDAD DELANTERO
Haga clic aquí
12. SEPARE EL CONJUNTO DE LA BARRA DE ACOPLAMIENTO
Haga clic aquí
13. SEPARE EL CONJUNTO DEL ESTABILIZADOR DELANTERO
Haga clic aquí
14. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA No. 1
Haga clic aquí
15. SEPARE EL CONJUNTO DEL EJE PROPULSOR DELANTERO
Haga clic aquí
16. EXTRAIGA EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

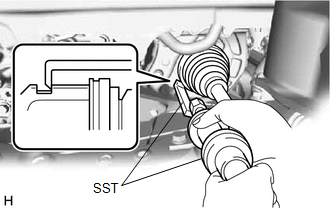

(a) Extraiga con la SST el conjunto del eje propulsor delantero izquierdo. SST: 09520-01010 SST: 09520-24010 09520-32040 AVISO:
|
|
17. EXTRAIGA EL CONJUNTO DERECHO DEL EJE PROPULSOR DELANTERO

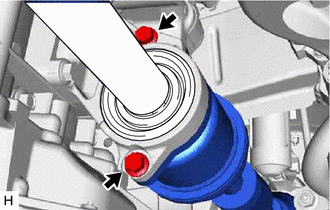

(a) Quite los 2 pernos y extraiga el eje propulsor junto con el subconjunto de la caja del cojinete del eje propulsor. |
|
(b) Extraiga el conjunto del eje propulsor delantero derecho del soporte del cojinete del eje propulsor.
AVISO:
OBSERVACIÓN:
Si resulta difícil desenganchar el racor, golpee el extremo del conjunto de la junta interior del engranaje conductor delantero con una barra de latón y un martillo.
18. EXTRAIGA EL ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO

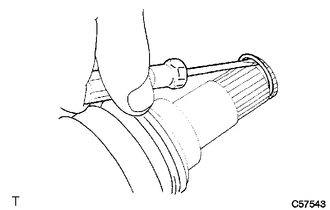

(a) Extraiga el anillo de retención del orificio del eje propulsor delantero con un destornillador. |
|
