Toyota Camry Manual de reparaciones XV70 (2017-2023): ComprobaciÓn Del Funcionamiento

COMPROBACIÓN DEL FUNCIONAMIENTO

REVISE LOS PARÁMETROS PERSONALIZADOS

(a) La comprobación del funcionamiento siguiente se basa en el estado inicial no personalizado del vehículo.

Haga clic aquí

COMPRUEBE LA FUNCIÓN DE ARRANQUE POR BOTÓN

(a) Compruebe la función de arranque por botón:

(1) Entre al vehículo llevando el subconjunto del transmisor de la llave eléctrica con el interruptor del motor desactivado. Con la palanca de cambios en P, compruebe si se muestra la pantalla del indicador de la llave cuando se pisa el pedal del freno. Compruebe que el motor arranca cuando se pulsa el interruptor del motor después de que el indicador de la llave se muestra en la pantalla de información múltiple.

(2) Mientras lleva consigo el subconjunto del transmisor de la llave eléctrica, compruebe si cambia el modo de alimentación en el siguiente orden, cuando se pulsa el interruptor del motor sin pisar el pedal del freno: OFF → ON (ACC) → on (IG) → off.

OBSERVACIÓN:

Si se pulsa el interruptor del motor con el interruptor del motor en posición ON (IG) y la palanca de cambios en una posición distinta de P, el modo de alimentación no cambiará a OFF, sino que cambiará a ON (ACC).

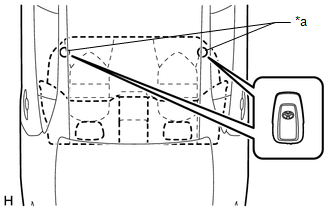

(3) Compruebe el rango de funcionamiento de la función de arranque por botón para la parte delantera. Coloque el subconjunto del transmisor de la llave eléctrica en cualquiera de los puntos de inspección de manera que quede orientado en la dirección indicada en la ilustración y, a continuación, compruebe si el motor puede arrancar.

AVISO:

Aun si el subconjunto del transmisor de la llave eléctrica estuviera en un área de detección interior del vehículo, es posible que no se le detecte correctamente si está sobre el panel de instrumentos, en la guantera o en el suelo.

OBSERVACIÓN:

• Es posible que no se pueda establecer la comunicación si el subconjunto del transmisor de la llave eléctrica se encuentra a menos de 0.2 m (0.656 pi.)del conjunto de la antena interior de la llave eléctrica No. 1 (suelo delantero).

  Haga clic aquí

• Lleve a cabo esta inspección en los dos puntos de inspección.

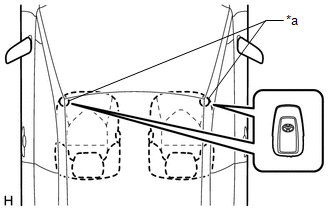

(4) Compruebe el rango de funcionamiento de la función de arranque por botón para la parte trasera. Coloque el subconjunto del transmisor de la llave eléctrica en cualquiera de los puntos de inspección de manera que quede orientado en la dirección indicada en la ilustración y, a continuación, compruebe si el motor puede arrancar.

AVISO:

Aun si el subconjunto del transmisor de la llave eléctrica estuviera en un área de detección interior del vehículo, es posible que no se le detecte correctamente si está sobre el panel de instrumentos, en la guantera o en el suelo.

OBSERVACIÓN:

• No se podrá establecer la comunicación si el subconjunto del transmisor de la llave eléctrica se encuentra a menos de 0,2 m (0,656 pi.) del centro del conjunto de la antena de la llave eléctrica interior n° 1 (piso trasero).

  Haga clic aquí

• Lleve a cabo esta inspección en los dos puntos de inspección.

COMPRUEBE LA FUNCIÓN DE CAMBIO DEL MODO DE ALIMENTACIÓN

(a) Compruebe el interruptor del motor.

(1) Compruebe que el modo de alimentación cambie de acuerdo con la siguiente tabla.

OBSERVACIÓN:

Esta situación solo es aplicable cuando el modo de alimentación ha pasado de la posición ON (IG) a ON (ACC).

COMPRUEBE LA FUNCIÓN DEL MODO DE AHORRO DE BATERÍA DEL TRANSMISOR

(a) Compruebe la función del modo de ahorro de batería del transmisor:

(1) Pulse el interruptor de desbloqueo del subconjunto del transmisor de la llave eléctrica dos veces mientras pulsa el interruptor de bloqueo y compruebe si el indicador LED del subconjunto del transmisor de la llave eléctrica parpadea 4 veces y pasa al modo de ahorro de batería del transmisor.

(2) Compruebe si el sistema de llave inteligente no funciona mientras está en el modo de ahorro de la batería del transmisor.

OBSERVACIÓN:

Para cancelar el modo de ahorro de batería del transmisor, pulse un interruptor del subconjunto del transmisor de la llave eléctrica.

COMPRUEBE LA FUNCIÓN DE CANCELACIÓN DE ENTRADA

(a) Desactive el sistema de llave inteligente y asegúrese de que todas las funciones del sistema de llave inteligente ya no funcionan.

Haga clic aquí

OBSERVACIÓN:

Cuando el sistema de llave inteligente se inhabilita, es posible bloquear y desbloquear las puertas con la función inalámbrica, y se puede poner en marcha el motor si se mantiene el subconjunto del transmisor de la llave eléctrica cerca del interruptor del motor.

COMPRUEBE EL MODO DE DIAGNÓSTICO DE LA LLAVE

Haga clic aquí
