COMPROBACIÓN DEL FUNCIONAMIENTO
COMPROBACIÓN DEL FUNCIONAMIENTO DEL SISTEMA DE CARGA INALÁMBRICA
.png)
|

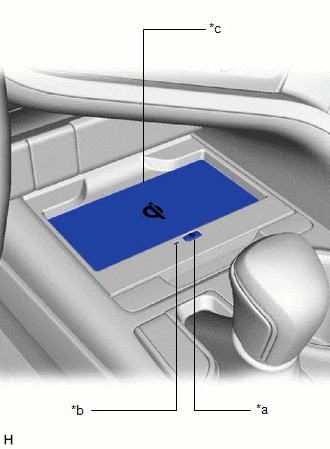

*a | Interruptor del cargador inalámbrico móvil |
|
*b | Indicador luminoso (verde/ámbar) |
|
*c | Área de carga |
(a) Encienda el interruptor del motor (IG o ACC).
OBSERVACIÓN:
Si el interruptor del motor está desactivado cuando el sistema de carga inalámbrica está activado, el sistema de carga inalámbrica se activará la próxima vez que se active el interruptor del motor (IG o ACC).
(b) Active el sistema de carga inalámbrica y compruebe que se encienda el indicador luminoso (verde).
(c) Coloque un dispositivo recargable en el área de carga y verifique si se enciende el indicador luminoso (ámbar), lo que indica que la carga se encuentra en progreso.
OBSERVACIÓN:
Consulte el apartado de medidas de precaución para obtener información detallada sobre los dispositivos recargables compatibles con Qi.
Haga clic aquí .gif)
(d) Accione el interruptor del cargador inalámbrico del móvil 3 veces para alternar el indicador luminoso entre verde y ámbar.
OBSERVACIÓN:
Se aplica solo cuando se cargan dispositivos compatibles con la carga rápida.
(e) Compruebe si el indicador luminoso (verde) se enciende cuando se complete la carga.
OBSERVACIÓN:
Algunos dispositivos móviles, fundas o accesorios no podrían permitir que el indicador (verde) se encienda cuando se complete la carga, a pesar de que sean compatibles con Qi. Revise el dispositivo móvil para confirmar el estado de carga.
(f) Desactive el sistema de carga inalámbrica y verifique si el indicador luminoso se apaga.
CÓmo Proceder Con La LocalizaciÓn De AverÍas
Tabla De DiagnÓsticos De ProblemasDiagrama Del Sistema
DIAGRAMA DEL SISTEMA
Tabla de comunicaciones
Emisor Receptor
Señal Línea
Main Body ECU (Multiplex Network Body ECU)
ECU del techo solar (subconjunto del engranaje conductor del techo solar)
Señal de permiso de funcionamiento del techo solar
Señal ...
