COMPROBACION / BORRADO DE DTC

AVISO:

Cuando el sistema de diagnostico cambia del modo normal al modo de diagnostico o viceversa, se borran todos los DTC y los datos de imagen fija registrados en el modo normal. Antes de cambiar el modo, compruebe y anote los DTC y los datos de imagen fija.

OBSERVACION:

• Los DTC que se memorizan en el ECM pueden visualizarse en el Techstream. El Techstream puede mostrar los DTC confirmados, pendientes y permanentes.
• Si se detecta una averia durante el ciclo de conduccion actual, se memorizan los DTC confirmados y permanentes.
• Algunos DTC no se almacenan si el ECM no detecta nuevamente la misma averia en un segundo ciclo de conduccion consecutivo. Sin embargo, estas averias detectadas una sola vez se almacenan como codigos DTC pendientes.
• Los DTC confirmados y pendientes se pueden borrar con el Techstream o al desconectar el cable del terminal negativo (-) de la bateria. Sin embargo, no se pueden borrar los DTC permanentes con ninguno de estos dos metodos.
• Despues de borrar los DTC actuales utilizando el Techstream (o desconectando el cable del terminal negativo (-) de la bateria), los DTC permanentes pueden borrarse cuando se realiza un ciclo de conduccion universal y se considera que el sistema funciona con normalidad respecto a los DTC correspondientes. El modo de conduccion para lograr una estimacion normal se describe en "Modo de conduccion por confirmacion" referente a este DTC.

  Para borrar los DTC permanentes, se deberan cumplir todos los siguientes requisitos:

  • Existe un historial de la realizacion del ciclo de conduccion universal.
  • Se ha considerado que el funcionamiento del vehiculo es normal durante 2 ciclos. (No es necesario que la valoracion de funcionamiento normal sea en 2 ciclos consecutivos, pero debe haberse dado en el ultimo ciclo). (No para DTC relacionados con fallos de encendido o del sistema de combustible)
  • No se detectan averias.

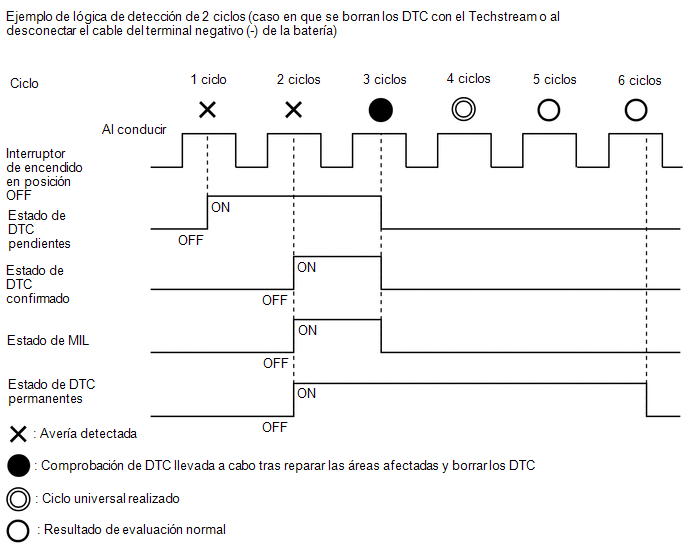

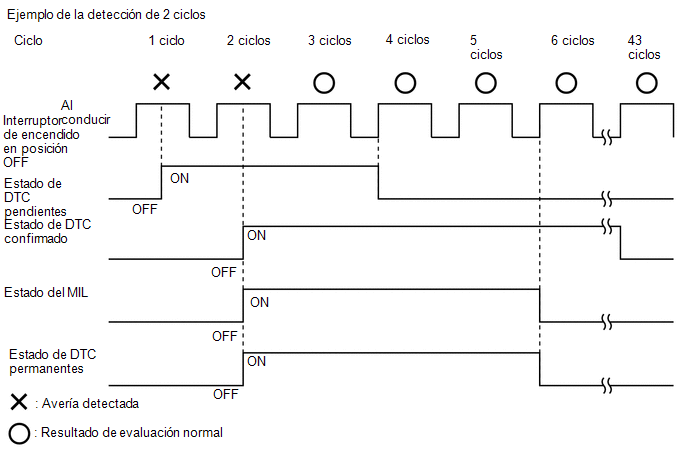

Ejemplos de logica de deteccion de 2 ciclos

DTC pendiente	Condiciones para el almacenamiento	Averia detectada
	Condiciones para el borrado	Sistema funcionando con normalidad o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la bateria.
DTC confirmado	Condiciones para la emision	Se ha detectado una averia (2.° ciclo)
	Condiciones para el borrado	No se detectaron averias en 40 ciclos de conduccion o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la bateria.
DTC permanente	Condiciones para el almacenamiento	Se ha detectado una averia (2.° ciclo)
	Condiciones para el borrado	El Interruptor de encendido se coloca en la posicion de encendido tras obtener una valoracion normal en 3 ciclos de conduccion consecutivos o Despues de borrar los DTC con el Techstream o de desconectar el cable del terminal negativo (-) de la bateria, de llevar a cabo el ciclo de conduccion universal y obtener un resultado normal para 2 ciclos (no para DTC de fallos de encendido y del sistema de combustible) o Despues de borrar los DTC con el Techstream o de desconectar el cable del terminal negativo de la bateria (-), no se detecta ninguna averia al llevar a cabo un ciclo de conduccion universal (fallos de encendido y DTC del sistema de combustible)
MIL	ON	Se ha detectado una averia (2.° ciclo)
	OFF	El Interruptor de encendido se coloca en la posicion de encendido tras obtener una valoracion normal en 3 ciclos de conduccion consecutivos o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la bateria.

OBSERVACION:

• La obtencion de una valoracion normal y la realizacion de un modelo de conduccion universal se pueden dar en el mismo ciclo de conduccion, o en ciclos de conduccion diferentes.
• No es necesario obtener un resultado normal de valoracion si los DTC emitidos se refieren a fallos de encendido o al sistema de combustible.

COMPRUEBE SI SE EMITEN DTC.

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Encienda el Techstream.

(d) Entre a los siguientes menus: Powertrain / Engine / Trouble Codes.

Powertrain > Engine > Trouble Codes

(e) Consulte los DTC y los datos de imagen fija y anotelos.

Pantalla del Techstream	Descripcion
Test Failed	Muestra los resultados de la valoracion de la averia durante el ciclo de corriente.
Pending	Muestra los resultados de la valoracion de la averia hasta ahora. (Indica la posibilidad de que se produzca una averia cuando se confirma que no se emite ningun DTC).
Confirmed	Muestra los DTC confirmados hasta ahora. (El numero de ciclos de corriente difiere para cada DTC).

(f) Compruebe los detalles de los DTC.

Haga clic aqui

BORRE EL DTC (DTC confirmado y pendiente)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Encienda el Techstream.

(d) Ingrese a los siguientes menus: Powertrain/Engine/Trouble Codes.

(e) Borre los DTC.

Powertrain > Engine > Clear DTCs

borre EL DTC (DTC pendientes y confirmados sin utilizar el Techstream)

(a) Realice una de las siguientes operaciones:

AVISO:

Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.

Haga clic aqui

(1) Desconecte el cable del terminal negativo (-) de la bateria durante mas de 1 minuto.

(2) Extraiga el fusible EFI-MAIN NO. 4 del conjunto del bloque de reles y bloque de empalmes del compartimiento del motor por mas de 1 minuto.

DESCRIPCION

• Despues de borrar los DTC actuales utilizando el Techstream (o desconectando el cable del terminal negativo (-) de la bateria), los DTC permanentes pueden borrarse cuando se realiza un ciclo de conduccion universal y se considera que el sistema funciona con normalidad respecto a los DTC correspondientes. El modo de conduccion para lograr una estimacion normal se describe en "Modo de conduccion por confirmacion" referente a este DTC.
• Para borrar los DTC permanentes, se deberan cumplir todos los siguientes requisitos:
  • Existe un historial de la realizacion del ciclo de conduccion universal.
  • Se ha considerado que el funcionamiento del vehiculo es normal durante 2 ciclos. (No es necesario que la valoracion de funcionamiento normal sea en 2 ciclos consecutivos, pero debe haberse dado en el ultimo ciclo). (No para DTC relacionados con fallos de encendido o del sistema de combustible)
  • No se detectan averias.

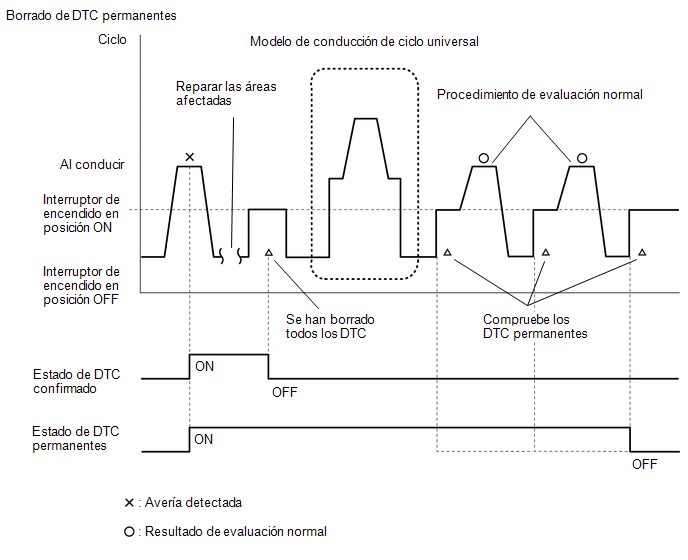

BORRE LOS DTC PERMANENTES

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posicion ON.

(c) Encienda el Techstream.

(d) Entre a los siguientes menus: Powertrain / Engine / Trouble Codes.

Powertrain > Engine > Trouble Codes

OBSERVACION:

Si "PERMANENT" en la parte superior derecha de la pantalla muestra "YES", se han memorizado los DTC permanentes.

(e) Seleccione la lengueta "Generic".

(f) Compruebe si se han memorizado los DTC permanentes.

OBSERVACION:

Si no se emiten DTC permanentes, no es necesario que continue con este procedimiento.

(g) Borre los DTC.

Powertrain > Engine > Clear DTCs

AVISO:

No borre los DTC o desconecte el cable del terminal de la bateria despues de llevar a cabo este paso.

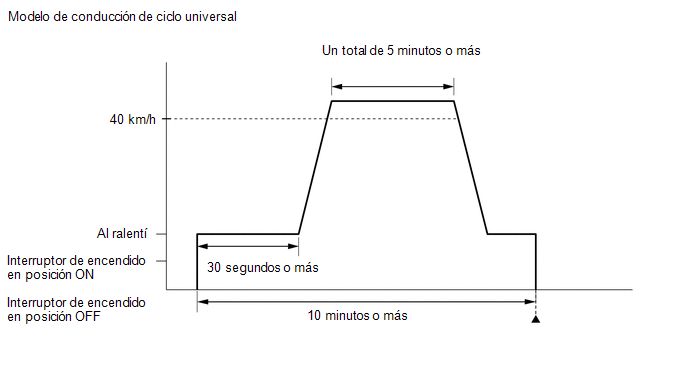

(h) Lleve a cabo un ciclo de conduccion universal.

OBSERVACION:

El patron de conduccion para obtener un resultado de evaluacion normal y el ciclo de conduccion universal se pueden llevar a cabo de forma consecutiva en el mismo ciclo de conduccion.

1. Arranque el motor y espere al menos 30 segundos.
2. Conduzca el vehiculo a una velocidad minima de 40 km/h (25 mph) durante un total de 5 minutos o mas.

   ADVERTENCIA:

   Cuando realice un patron de conduccion, obedezca todos los limites de velocidad y las normas de trafico.

   OBSERVACION:

   Es posible completar el patron de conduccion aunque el vehiculo desacelere a menos de 40 km/h (25 mph) durante el ciclo de conduccion siempre que el vehiculo se conduzca a 40 km/h (25 mph) o mas durante un total de 5 minutos.

3. Deje que transcurran 10 minutos o mas desde el momento en que se ha arrancado el motor.

(i) Coloque el interruptor de encendido en posicion OFF y espere 2 minutos o mas.

(j) Coloque el interruptor de encendido en la posicion ON.

(k) Ingrese a los siguientes menus: Powertrain / Engine / Trouble Codes.

Powertrain > Engine > Trouble Codes

(l) Compruebe si se han borrado los DTC permanentes.

OBSERVACION:

Si no se emiten DTC permanentes, no es necesario que continue con este procedimiento.

(m) Lleve a cabo el procedimiento de valoracion normal en el patron de conduccion por confirmacion correspondiente a cada DTC emitido.

OBSERVACION:

• Los modos de conduccion por confirmacion no tienen que realizarse para los DTC que indican fallos de encendido y del sistema de combustible.
• No desactive por error el interruptor de encendido durante este paso.

(n) Arranque el motor y espere al menos 5 segundos.

(o) Coloque el interruptor de encendido en posicion OFF y espere durante 2 minutos o mas.

(p) Coloque el interruptor de encendido en la posicion ON.

(q) Ingrese a los siguientes menus: Powertrain / Engine / Trouble Codes.

Powertrain > Engine > Trouble Codes

(r) Compruebe si se han borrado los DTC permanentes.

OBSERVACION:

Si no se emiten DTC permanentes, no es necesario que continue con este procedimiento.

(s) Lleve a cabo el procedimiento de valoracion normal en el patron de conduccion por confirmacion correspondiente a cada DTC emitido.

OBSERVACION:

• Los modos de conduccion por confirmacion no tienen que realizarse para los DTC que indican fallos de encendido y del sistema de combustible.
• No desactive por error el interruptor de encendido durante este paso.

(t) Arranque el motor y espere al menos 5 segundos.

(u) Coloque el interruptor de encendido en posicion OFF y espere durante 2 minutos o mas.

(v) Coloque el interruptor de encendido en la posicion ON.

(w) Ingrese a los siguientes menus: Powertrain / Engine / Trouble Codes.

Powertrain > Engine > Trouble Codes

(x) Compruebe si se han borrado los DTC permanentes.
