COMPROBACION / BORRADO DE DTC
AVISO:
Cuando el sistema de diagnostico cambia del modo normal al modo de diagnostico o viceversa, se borran todos los DTC y los datos de imagen fija registrados en el modo normal. Antes de cambiar el modo, compruebe y anote los DTC y los datos de imagen fija.
OBSERVACION:

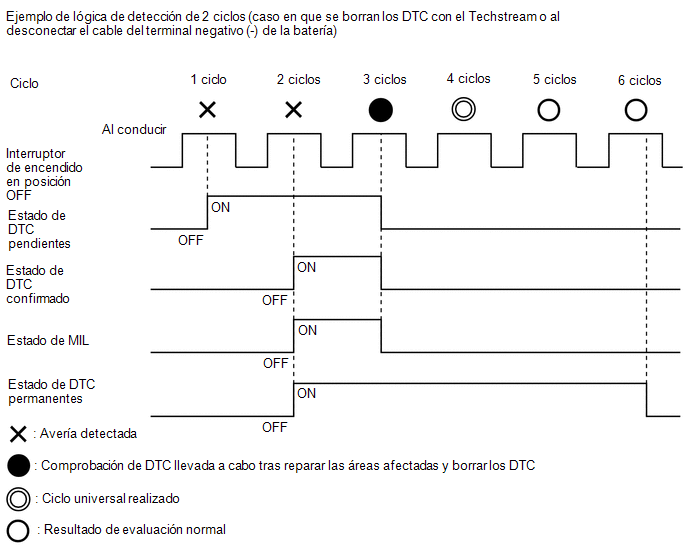

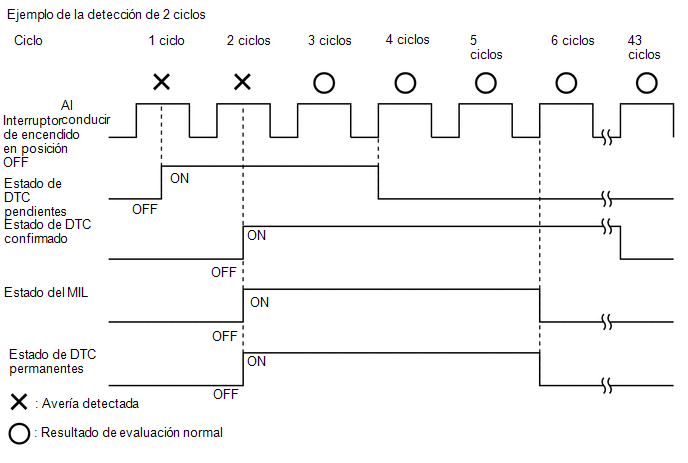

Para borrar los DTC permanentes, se deberan cumplir todos los siguientes requisitos:
DTC pendiente | Condiciones para el almacenamiento |
Averia detectada |
Condiciones para el borrado |
Sistema funcionando con normalidad o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la bateria. | |
DTC confirmado | Condiciones para la emision |
Se ha detectado una averia (2.° ciclo) |
Condiciones para el borrado | No se detectaron averias en 40 ciclos de conduccion o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la bateria. | |
DTC permanente | Condiciones para el almacenamiento |
Se ha detectado una averia (2.° ciclo) |
Condiciones para el borrado | El Interruptor de encendido se coloca en la posicion de encendido tras obtener una valoracion normal en 3 ciclos de conduccion consecutivos o Despues de borrar los DTC con el Techstream o de desconectar el cable del terminal negativo (-) de la bateria, de llevar a cabo el ciclo de conduccion universal y obtener un resultado normal para 2 ciclos (no para DTC de fallos de encendido y del sistema de combustible) o Despues de borrar los DTC con el Techstream o de desconectar el cable del terminal negativo de la bateria (-), no se detecta ninguna averia al llevar a cabo un ciclo de conduccion universal (fallos de encendido y DTC del sistema de combustible) | |
MIL | ON | Se ha detectado una averia (2.° ciclo) |
OFF | El Interruptor de encendido se coloca en la posicion de encendido tras obtener una valoracion normal en 3 ciclos de conduccion consecutivos o DTC borrados mediante el Techstream o Cable desconectado del terminal negativo (-) de la bateria. |
OBSERVACION:
COMPRUEBE SI SE EMITEN DTC.
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Entre a los siguientes menus: Powertrain / Engine / Trouble Codes.
Powertrain > Engine > Trouble Codes(e) Consulte los DTC y los datos de imagen fija y anotelos.
Pantalla del Techstream |
Descripcion |
---|---|
Test Failed | Muestra los resultados de la valoracion de la averia durante el ciclo de corriente. |
Pending | Muestra los resultados de la valoracion de la averia hasta ahora. (Indica la posibilidad de que se produzca una averia cuando se confirma que no se emite ningun DTC). |
Confirmed | Muestra los DTC confirmados hasta ahora. (El numero de ciclos de corriente difiere para cada DTC). |
(f) Compruebe los detalles de los DTC.
Haga clic aqui
BORRE EL DTC (DTC confirmado y pendiente)
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Ingrese a los siguientes menus: Powertrain/Engine/Trouble Codes.
(e) Borre los DTC.
Powertrain > Engine > Clear DTCsborre EL DTC (DTC pendientes y confirmados sin utilizar el Techstream)
(a) Realice una de las siguientes operaciones:
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui
(1) Desconecte el cable del terminal negativo (-) de la bateria durante mas de 1 minuto.
(2) Extraiga el fusible EFI-MAIN NO. 4 del conjunto del bloque de reles y bloque de empalmes del compartimiento del motor por mas de 1 minuto.

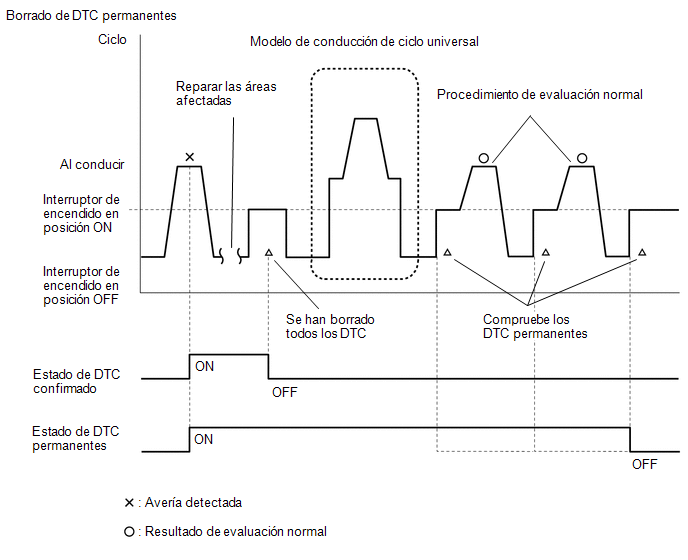

DESCRIPCIONBORRE LOS DTC PERMANENTES
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posicion ON.
(c) Encienda el Techstream.
(d) Entre a los siguientes menus: Powertrain / Engine / Trouble Codes.
Powertrain > Engine > Trouble CodesOBSERVACION:
Si "PERMANENT" en la parte superior derecha de la pantalla muestra "YES", se han memorizado los DTC permanentes.
(e) Seleccione la lengueta "Generic".
(f) Compruebe si se han memorizado los DTC permanentes.
OBSERVACION:
Si no se emiten DTC permanentes, no es necesario que continue con este procedimiento.
(g) Borre los DTC.
Powertrain > Engine > Clear DTCsAVISO:
No borre los DTC o desconecte el cable del terminal de la bateria despues de llevar a cabo este paso.

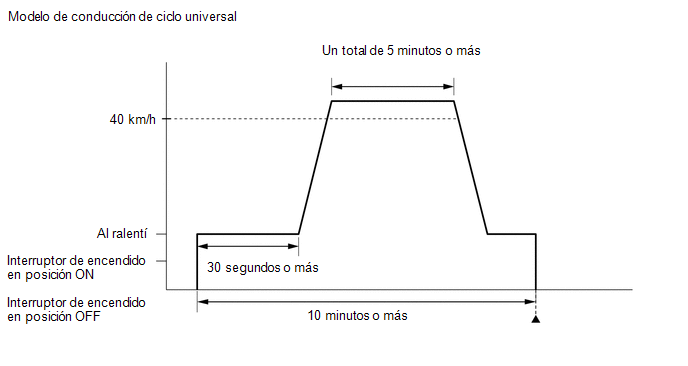

(h) Lleve a cabo un ciclo de conduccion universal.
OBSERVACION:
El patron de conduccion para obtener un resultado de evaluacion normal y el ciclo de conduccion universal se pueden llevar a cabo de forma consecutiva en el mismo ciclo de conduccion.
ADVERTENCIA:
Cuando realice un patron de conduccion, obedezca todos los limites de velocidad y las normas de trafico.
OBSERVACION:
Es posible completar el patron de conduccion aunque el vehiculo desacelere a menos de 40 km/h (25 mph) durante el ciclo de conduccion siempre que el vehiculo se conduzca a 40 km/h (25 mph) o mas durante un total de 5 minutos.
(i) Coloque el interruptor de encendido en posicion OFF y espere 2 minutos o mas.
(j) Coloque el interruptor de encendido en la posicion ON.
(k) Ingrese a los siguientes menus: Powertrain / Engine / Trouble Codes.
Powertrain > Engine > Trouble Codes(l) Compruebe si se han borrado los DTC permanentes.
OBSERVACION:
Si no se emiten DTC permanentes, no es necesario que continue con este procedimiento.
(m) Lleve a cabo el procedimiento de valoracion normal en el patron de conduccion por confirmacion correspondiente a cada DTC emitido.
OBSERVACION:
(n) Arranque el motor y espere al menos 5 segundos.
(o) Coloque el interruptor de encendido en posicion OFF y espere durante 2 minutos o mas.
(p) Coloque el interruptor de encendido en la posicion ON.
(q) Ingrese a los siguientes menus: Powertrain / Engine / Trouble Codes.
Powertrain > Engine > Trouble Codes(r) Compruebe si se han borrado los DTC permanentes.
OBSERVACION:
Si no se emiten DTC permanentes, no es necesario que continue con este procedimiento.
(s) Lleve a cabo el procedimiento de valoracion normal en el patron de conduccion por confirmacion correspondiente a cada DTC emitido.
OBSERVACION:
(t) Arranque el motor y espere al menos 5 segundos.
(u) Coloque el interruptor de encendido en posicion OFF y espere durante 2 minutos o mas.
(v) Coloque el interruptor de encendido en la posicion ON.
(w) Ingrese a los siguientes menus: Powertrain / Engine / Trouble Codes.
Powertrain > Engine > Trouble Codes(x) Compruebe si se han borrado los DTC permanentes.
