Toyota Camry Manual de reparaciones XV70 (2017-2023): Cruise SET Indicator Light Circuit

DESCRIPCIÓN

El ECM enciende el indicador SET de la velocidad de crucero mediante el envío de señales de solicitud al conjunto del medidor combinado a través de la comunicación CAN. El indicador SET de la velocidad de crucero se enciende cuando el sistema de control de la velocidad de crucero de radar dinámico controla la velocidad del vehículo. Si el indicador SET de la velocidad de crucero no funciona correctamente, compruebe los DTC del sistema de comunicación CAN antes de realizar la localización de averías de este circuito.

PRECAUCIÓN / AVISO / OBSERVACIÓN

ADVERTENCIA:

Cuando utilice el Techstream, siga los siguientes consejos por razones de seguridad:

• Antes de utilizar el Techstream, lea el manual de instrucciones.

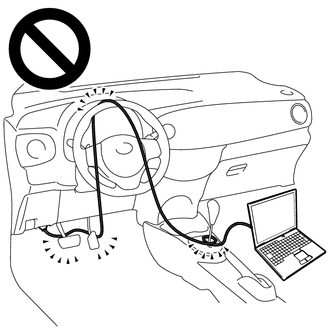

• Evite que el cable del Techstream quede atrapado en los pedales, la palanca de cambios o el volante cuando conduzca con el Techstream conectado al vehículo.

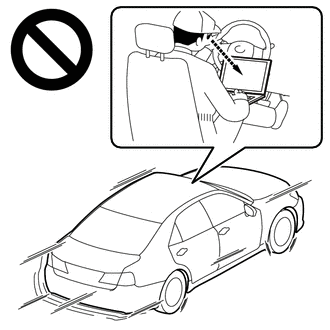

• Se requiere la intervención de dos personas cuando se conduce el vehículo con el propósito de hacer pruebas. Una persona conducirá el vehículo y la otra hará funcionar el Techstream.

AVISO:

• Antes de sustituir el ECM, consulte el apartado Registro.

  Con sistema de llave inteligente: haga clic aquí

  Sin sistema de llave inteligente: haga clic aquí

• Cuando sustituya el conjunto del medidor combinado, siempre sustitúyalo por uno nuevo. Si se utiliza un conjunto del Juego de instrumentos que ha sido instalado en otro vehículo, la información que tiene almacenada no coincidirá con la información del vehículo y se puede almacenar un DTC.

PROCEDIMIENTO

1.	REALICE LA PRUEBA ACTIVA CON EL TECHSTREAM (Combination Meter)

(a) Realice la prueba activa según los datos de la pantalla del Techstream.

Body Electrical > Combination Meter > Active Test

Pantalla del tester	Elemento de medición	Rango de control	Nota de diagnóstico
Multi Display All (White)	Pantalla de información múltiple (pantalla blanca)	ON	Asegúrese de que el vehículo esté detenido con el interruptor de encendido en la posición ON.

Body Electrical > Combination Meter > Active Test

Tester Display
Multi Display All (White)

Resultado:

Resultado	Consulte
La pantalla de información múltiple del conjunto del medidor combinado se enciende según el funcionamiento de la prueba activa.	A
La pantalla de información múltiple del conjunto del medidor combinado no se enciende por completo según el funcionamiento de la prueba activa.	B

B

VAYA AL SISTEMA DE MEDIDORES/INDICADORES

A

2.	LEA EL VALOR CON EL TECHSTREAM (Radar Cruise1)

(a) Active el sistema de control de la velocidad de crucero de radar dinámico con el interruptor principal de control de la velocidad de crucero.

(b) Conduzca a una velocidad aproximada de entre 30 km/h (20 mph) y 180 km/h (110 mph).

(c) Lea la lista de datos de acuerdo con la pantalla del Techstream.

Powertrain > Cruise Control > Data List

Pantalla del tester	Elemento de medición	Rango	Condición normal	Nota de diagnóstico
-SET Switch	Estado del interruptor -SET	ON u OFF	ON: Interruptor -SET activado OFF: Interruptor -SET desactivado	-

Powertrain > Cruise Control > Data List

Pantalla del tester
-SET Switch

Resultado:

Resultado	Vaya a
El indicador SET de control de la velocidad de crucero se enciende y se apaga según el funcionamiento del interruptor principal de control de la velocidad de crucero (interruptor -SET)	A
El indicador SET del control de la velocidad de crucero no se enciende, pero el interruptor -SET del elemento de la lista de datos cambia según el funcionamiento del interruptor principal de control de la velocidad de crucero (-SET)	B
El indicador SET del control de la velocidad de crucero no se enciende y el interruptor -SET del elemento de la lista de datos no cambia según el funcionamiento del interruptor principal de control de la velocidad de crucero (-SET)	C

A

VAYA A LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

B

SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO

C

SUSTITUYA EL ECM Para A25A-FKS: haga clic aquí Para 2GR-FKS: haga clic aquí
