DESMONTAJE

PROCEDIMIENTO

1. EXTRAIGA EL SENSOR ULTRASÓNICO CENTRAL DELANTERO (con sistema de frenos de asistencia al estacionamiento)

Haga clic aquí

2. EXTRAIGA EL SENSOR ULTRASÓNICO DE LA ESQUINA DELANTERA (con sistema de frenos de asistencia al estacionamiento)

Haga clic aquí

3. EXTRAIGA EL RETÉN DEL SENSOR ULTRASÓNICO DE LA ESQUINA DELANTERA (con sistema de frenos de asistencia al estacionamiento)

Haga clic aquí

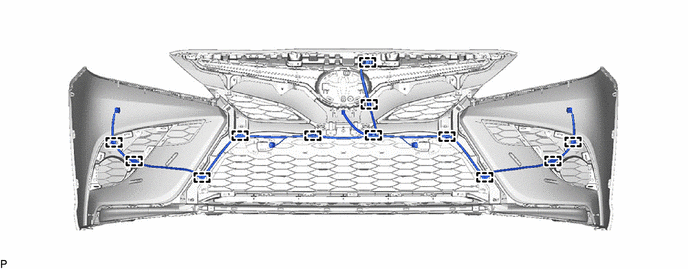

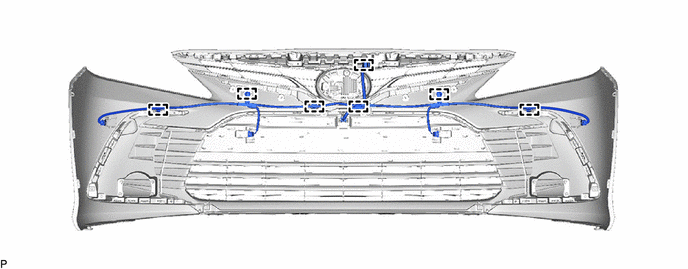

4. EXTRAIGA EL CABLE DEL COMPARTIMIENTO DEL MOTOR NO. 4 (con sistema de asistencia al freno de estacionamiento)

(a) Para rejilla del radiador tipo barras:

(1) Desenganche las 7 abrazaderas para extraer el cable No. 4 del compartimiento del motor.

(b) Para rejilla del radiador tipo malla:

(1) Desenganche las 12 abrazaderas para extraer el cable No. 4 del compartimiento del motor.

5. EXTRAIGA EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA (con sistema anticolisión)

Haga clic aquí

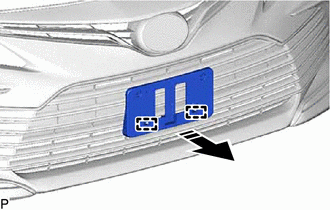

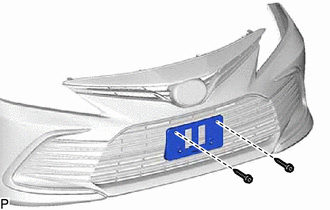

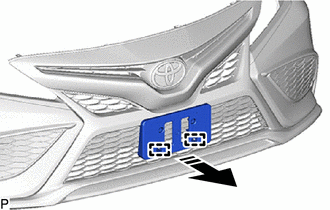

6. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE LA MATRÍCULA DELANTERA (para rejilla del radiador tipo barra)

(a) Extraiga los 2 tornillos.

(b) Desenganche las 2 guías y extraiga el subconjunto del soporte de la matrícula delantera como se muestra en la ilustración.

Extraiga en esta dirección

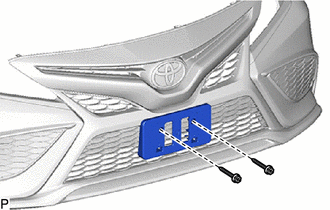

7. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE LA MATRÍCULA DELANTERA (para rejilla del radiador tipo malla)

(a) Extraiga los 2 tornillos.

(b) Desenganche las 2 guías y extraiga el subconjunto del soporte de la matrícula delantera como se muestra en la ilustración.

Extraiga en esta dirección

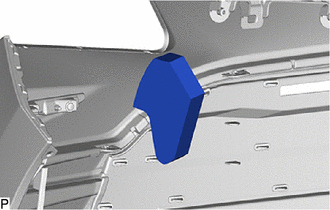

8. EXTRAIGA LA ALMOHADILLA DEL PARACHOQUES DELANTERO IZQUIERDO (para rejilla del radiador tipo barra)

(a) Extraiga la almohadilla izquierda del parachoques delantero.

9. EXTRAIGA LA ALMOHADILLA DEL PARACHOQUES DELANTERO DERECHO (para rejilla del radiador tipo barra)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

10. EXTRAIGA LA ALMOHADILLA DEL PARACHOQUES DELANTERO IZQUIERDO (para rejilla del radiador tipo malla)

(a) Desenganche las 2 garras y la guía para extraer la almohadilla del parachoques delantero izquierdo.

11. EXTRAIGA LA ALMOHADILLA DEL PARACHOQUES DELANTERO DERECHO (para rejilla del radiador tipo malla)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

12. EXTRAIGA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN DELANTERA (con sistema de supervisión de vista panorámica)

Para rejilla del radiador tipo barras:

Haga clic aquí

13. EXTRAIGA EL ENCASTRE DE LA CUBIERTA DEL PARACHOQUES DELANTERO (con sistema de supervisión de vista panorámica)

(a) Para rejilla del radiador tipo malla:

(1) Desenganche las 2 garras y extraiga el encastre de la cubierta del parachoques delantero.

14. EXTRAIGA EL CONJUNTO DE LA CÁMARA DE TELEVISIÓN DELANTERA (con sistema de supervisión de vista panorámica)

Para rejilla del radiador tipo malla:

Haga clic aquí

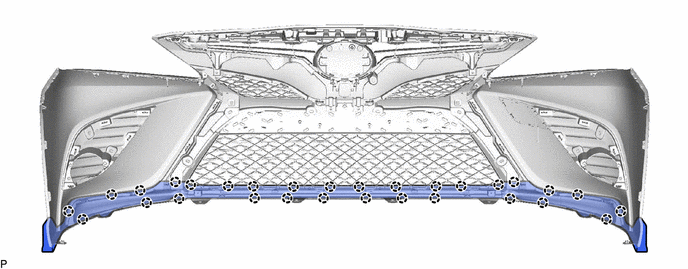

15. EXTRAIGA EL DEFLECTOR DELANTERO (para TRD)

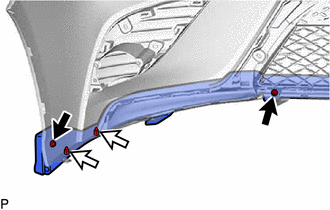

(a) Quite los 2 tornillos y los 2 clips.

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

Tornillo

Clip

(b) Separe la cinta adhesiva de doble cara.

Cinta adhesiva bifaz

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.

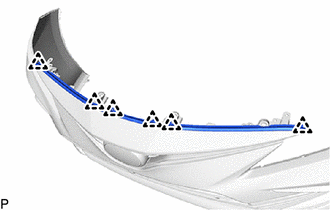

(c) Desenganche las 30 garras y extraiga el deflector delantero.

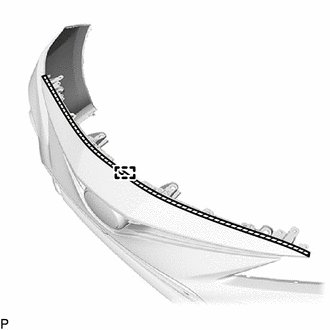

16. EXTRAIGA EL SELLO DEL PANEL DEL EXTREMO DELANTERO CON EL CAPÓ

(a) Desenganche los 6 clips.

(b) Separe la cinta adhesiva de doble cara para desenganchar la guía y retirar el sello del panel del extremo delantero con el capó.

Cinta adhesiva de doble cara

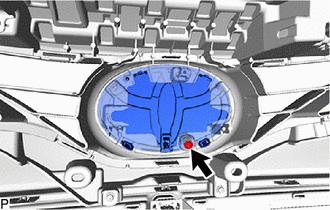

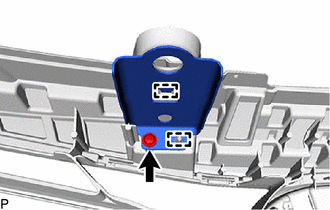

17. EXTRAIGA EL CONJUNTO DEL EMBLEMA DE LA REJILLA DEL RADIADOR

(a) Extraiga el tornillo.

(b) Desenganche las 4 garras y la guía, y extraiga el conjunto del emblema de la rejilla del radiador.

18. EXTRAIGA EL RETÉN SUPERIOR DEL PARACHOQUES DELANTERO

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

(a) Extraiga el tornillo.

(b) Desenganche las 2 guías y extraiga el retén superior del parachoques delantero.

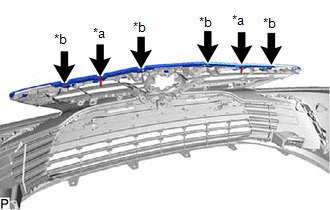

19. EXTRAIGA LA BARRA CENTRAL DEL PARACHOQUES DELANTERO (para rejilla de radiador tipo barra)

(a) Extraiga los 2 clips.

*a

Clip

*b

Tornillo

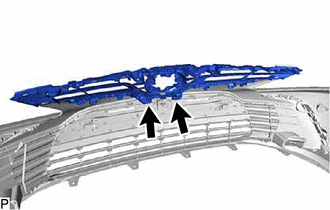

(b) Extraiga los 4 tornillos y la barra central del parachoques delantero.

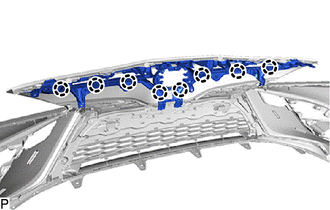

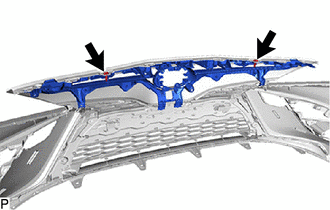

20. EXTRAIGA LA REJILLA DEL RADIADOR (para rejilla de radiador tipo barra)

(a) Extraiga los 2 tornillos.

(b) Desenganche las 10 garras y la guía, y extraiga la rejilla del radiador.

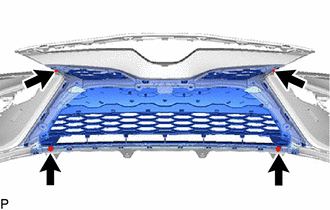

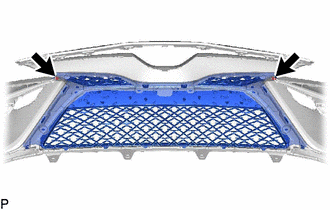

21. EXTRAIGA LA REJILLA DEL RADIADOR (para rejilla del radiador tipo malla)

(a) Extraiga los 2 clips.

(b) Extraiga los 10 tornillos.

(c) Desenganche las 8 garras y extraiga la rejilla del radiador.

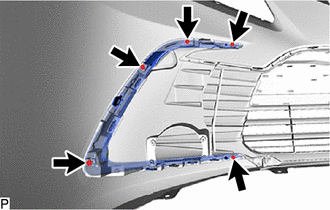

22. EXTRAIGA LA MOLDURA LATERAL IZQUIERDA DEL PARACHOQUES DELANTERO (para rejilla del radiador tipo barra)

(a) Extraiga los 5 tornillos.

(b) Desenganche las 3 garras y las 2 guías, y extraiga la moldura lateral izquierda del parachoques delantero.

23. EXTRAIGA LA MOLDURA LATERAL DERECHA DE LA PARACHOQUES DELANTERO (para rejilla del radiador tipo barra)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

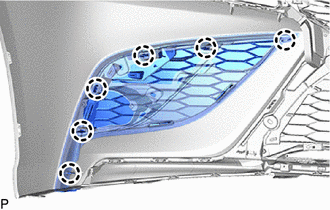

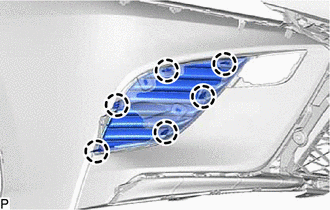

24. EXTRAIGA LA CUBIERTA IZQUIERDA DE LOS FAROS ANTINIEBLA (para rejilla del radiador tipo malla)

(a) Excepto TRD:

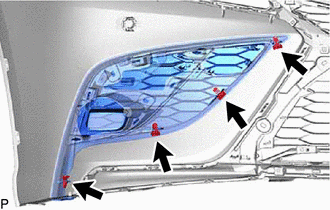

(1) Quite los 4 clips.

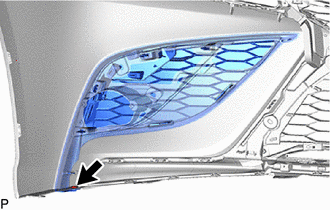

(2) Extraiga el clip.

(3) Desenganche las 6 garras y extraiga la cubierta del faro antiniebla izquierdo.

(b) Para TRD:

(1) Desenganche las 6 garras y extraiga la cubierta del faro antiniebla izquierdo.

25. EXTRAIGA LA CUBIERTA DERECHA DE LOS FAROS ANTINIEBLA (para rejilla del radiador tipo malla)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

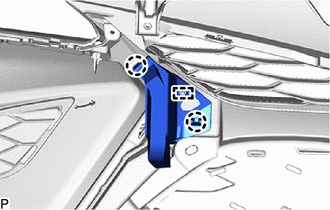

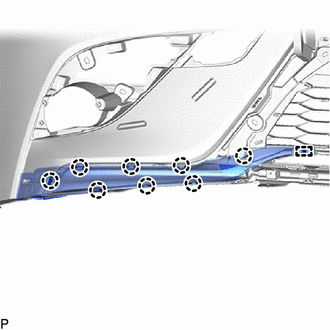

26. EXTRAIGA LA MOLDURA IZQUIERDA DE LA REJILLA DEL RADIADOR INFERIOR (para rejilla del radiador tipo malla)

(a) Excepto TRD:

(1) Quite el tornillo.

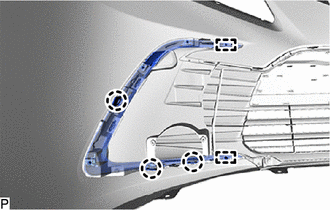

(2) Desenganche las 8 garras y la guía, y extraiga la moldura izquierda de la rejilla del radiador inferior.

27. EXTRAIGA LA MOLDURA DERECHA DE LA REJILLA DEL RADIADOR INFERIOR (para rejilla del radiador tipo malla)

Excepto TRD:

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

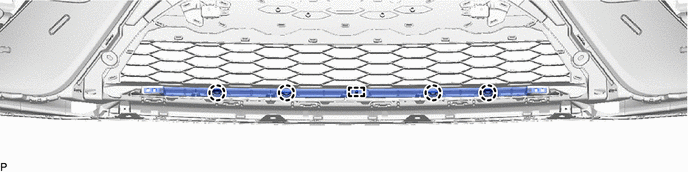

28. EXTRAIGA LA MOLDURA CENTRAL DE LA REJILLA DEL RADIADOR INFERIOR (para rejilla del radiador tipo malla)

(a) Excepto TRD:

(1) Quite el tornillo.

(2) Desenganche las 4 garras y la guía, y extraiga la moldura de la rejilla del radiador central inferior.

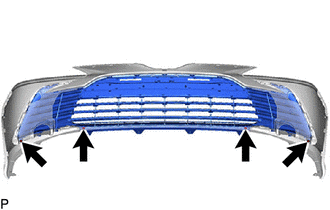

29. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA INFERIOR DEL RADIADOR (para rejilla del radiador tipo barra)

(a) Extraiga los 4 tornillos.

(b) Desenganche las 17 garras y extraiga el subconjunto de la rejilla del radiador inferior.

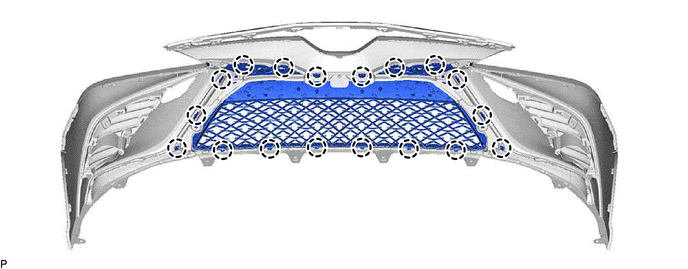

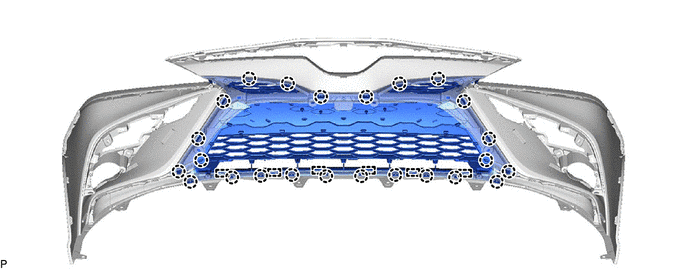

30. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA INFERIOR DEL RADIADOR (para rejilla del radiador tipo malla)

(a) Excepto TRD:

(1) Extraiga los 4 tornillos.

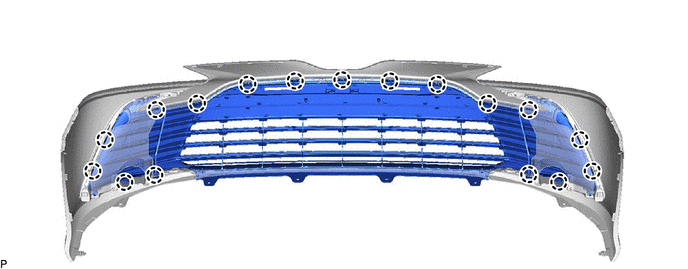

(2) Desenganche las 24 garras y las 6 guías, y extraiga el subconjunto de la rejilla inferior del radiador.

(b) Para TRD:

(1) Extraiga los 2 tornillos.

(2) Desenganche las 18 garras y extraiga el subconjunto de la rejilla del radiador inferior.

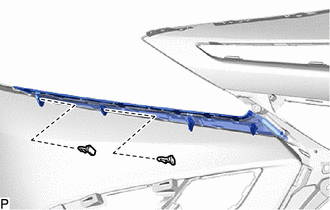

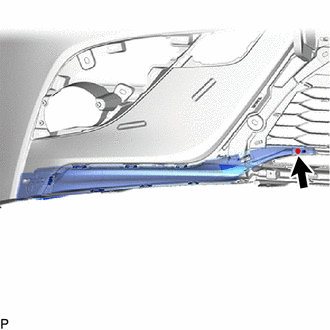

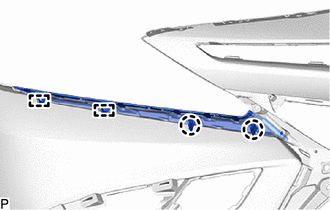

31. EXTRAIGA LA MOLDURA LATERAL IZQUIERDA DEL PARACHOQUES DELANTERO (para rejilla del radiador tipo malla)

(a) Extraiga los 2 clips.

(b) Desenganche las 2 garras y las 2 guías para extraer la moldura lateral izquierda del parachoques delantero.

32. EXTRAIGA LA MOLDURA LATERAL DERECHA DEL PARACHOQUES DELANTERO (para rejilla del radiador tipo malla)

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

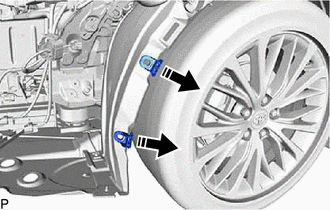

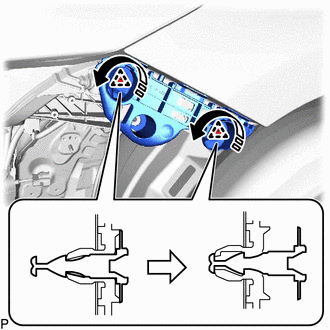

33. EXTRAIGA EL CLIP DE SUJECIÓN DEL PASADOR

(a) Desenganche las 4 garras y extraiga los 2 clips de sujeción del pasador como se muestra en la ilustración.

Extraiga en esta dirección

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

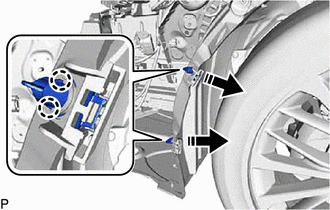

34. EXTRAIGA EL RETÉN DEL REVESTIMIENTO DE LA ALETA DELANTERA

(a) Extraiga los 2 retenes del revestimiento de la aleta delantera, tal como se muestra en la ilustración.

Extraiga en esta dirección

OBSERVACIÓN:

Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.

35. EXTRAIGA LA PLACA DE ABSORCIÓN DE ENERGÍA NO. 2 DEL PARACHOQUES DELANTERO

(a) Desenganche las 2 guías y extraiga el amortiguador de energía del parachoques delantero n° 2 como se muestra en la ilustración.

Extraer en esta dirección

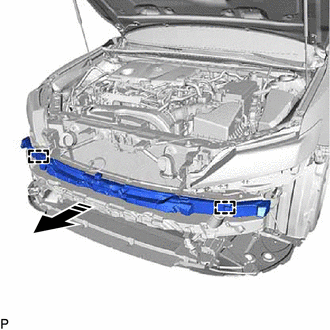

36. EXTRAIGA LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO

(a) Desenganche las 4 guías y extraiga el amortiguador de energía del parachoques delantero como se muestra en la ilustración.

Extraer en esta dirección

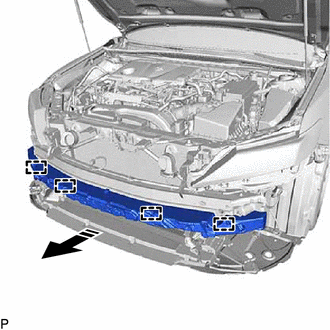

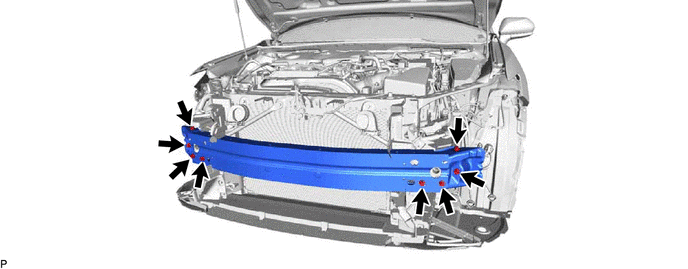

37. EXTRAIGA EL REFUERZO DEL PARACHOQUES DELANTERO

(a) Extraiga el conjunto del faro izquierdo.

Haga clic aquí

(b) Extraiga el conjunto del faro derecho.

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

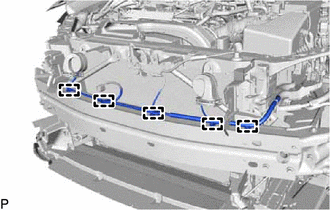

(c) Desenganche las 5 abrazaderas.

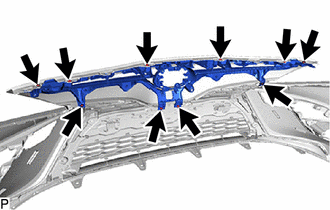

(d) Extraiga los 8 pernos y extraiga el refuerzo del parachoques delantero.

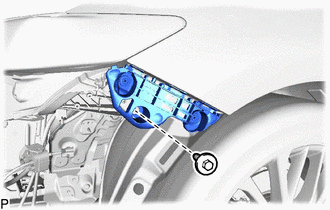

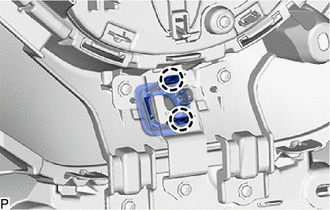

38. EXTRAIGA EL RETÉN LATERAL IZQUIERDO DEL PARACHOQUES DELANTERO

(a) Extraiga el perno.

(b) Desenganche los 2 clips para extraer el retén lateral izquierdo del parachoques delantero como se muestra en la ilustración.

Extraiga en esta dirección

39. EXTRAIGA EL RETÉN LATERAL DERECHO DEL PARACHOQUES DELANTERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
