DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE AIRE NO. 3
(a) Extraiga los 2 tornillos. |
|
(b) Suelte las 4 garras para extraer el subconjunto del conducto de aire No. 3. |
|
2. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE AIRE NO. 2

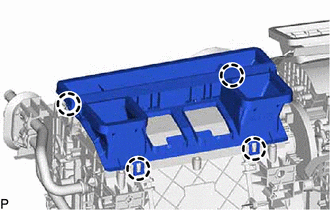

(a) Suelte las 4 garras para extraer el subconjunto del conducto de aire No. 2. |
|
3. EXTRAIGA EL CONDUCTO DE AIRE NO. 2
(a) Extraiga el tornillo.
*a | Vista A |
![]() |
Delantero |

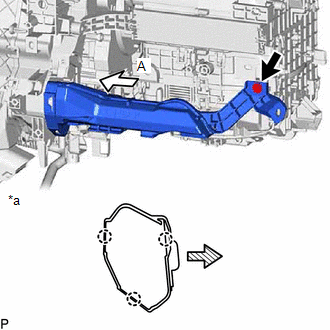

(b) Desenganche las 3 garras y extraiga el conducto de aire No. 2.
AVISO:
Tenga cuidado de no deformar o danar la caja inferior de la calefaccion del conjunto de la unidad de aire acondicionado cuando extraiga el conducto de aire No. 2.
4. EXTRAIGA EL OJAL (para sistema de aire acondicionado manual)
(a) Desenganche las 2 garras para extraer el ojal. |
|
5. EXTRAIGA EL ASPIRADOR (para sistema de aire acondicionado automatico)
(a) Desenganche la guia y las 2 garras para extraer el aspirador. |
|
6. EXTRAIGA EL CONJUNTO DEL SOPLADOR
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
(a) Desconecte el conector.
![]() |
Extraer en esta direccion |

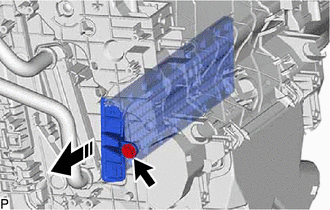

(b) Quite el tornillo.
(c) Desenganche la guia para extraer el conjunto del amplificador del aire acondicionado, tal como se indica en la ilustracion.
8. EXTRAIGA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO
(a) Para tipo unico:

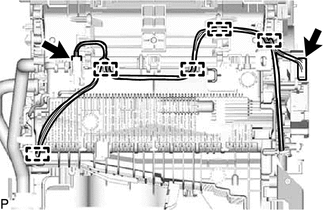

(1) Desconecte los conectores. |
|
(2) Desenganche todas las abrazaderas y extraiga el conjunto del mazo de cables del aire acondicionado.
(b) Para tipo doble:

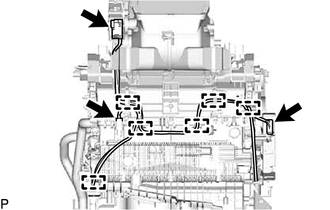

(1) Desconecte los conectores. |
|
(2) Desenganche todas las abrazaderas y extraiga el conjunto del mazo de cables del aire acondicionado.
9. EXTRAIGA LA CUBIERTA DE LA CALEFACCION
(a) Quite el tornillo.
![]() |
Extraer en esta direccion |

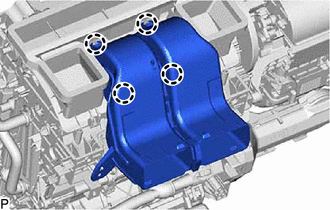

(b) Extraiga la cubierta de la calefaccion como se muestra en la ilustracion.
10. EXTRAIGA LA MANGUERA DE DRENAJE DEL ENFRIADOR
(a) Extraiga la manguera de drenaje del enfriador. |
|

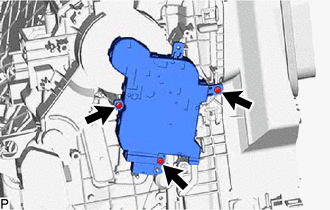

11. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1

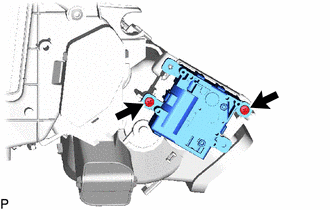

(a) Extraiga los 3 tornillos y el subconjunto del servorregulador del radiador del aire acondicionado No. 1. |
|

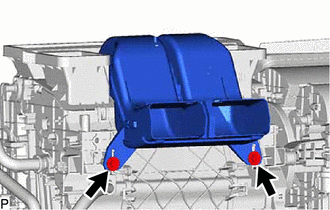

12. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO N° 2 (para tipo doble)
(a) Extraiga los 2 tornillos y el subconjunto del servorregulador del radiador del aire acondicionado No. 2. |
|

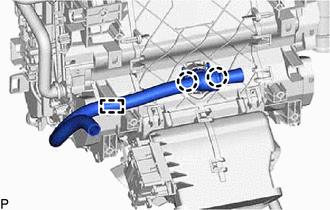

13. EXTRAIGA EL OJAL DEL TUBO DE LA CALEFACCION

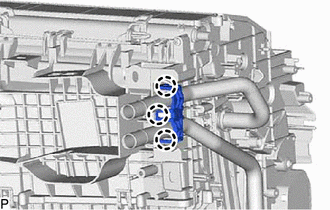

(a) Extraiga el ojal del tubo de la calefaccion. |
|
14. EXTRAIGA LA ABRAZADERA DE LA CALEFACCION
(a) Desenganche las 3 garras para extraer la abrazadera de la calefaccion. |
|
15. EXTRAIGA EL SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCION
![]() |
Extraer en esta direccion |

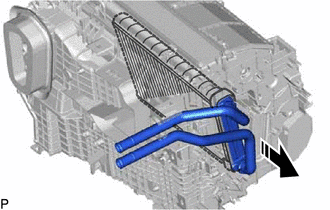

(a) Extraiga el subconjunto de la unidad del radiador de la calefaccion tal como se muestra en la ilustracion.
AVISO:
Prepare un deposito de drenaje o un pano para las posibles fugas de refrigerante.

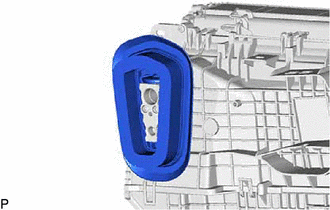

16. EXTRAIGA EL SUBCONJUNTO DEL OJAL
(a) Extraiga el subconjunto del ojal. |
|

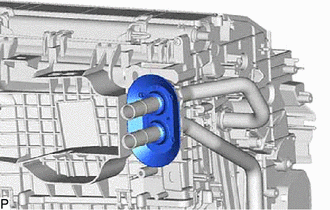

17. EXTRAIGA LA VALVULA DE EXPANSION DEL ENFRIADOR

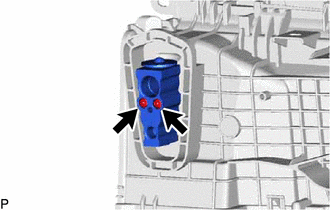

(a) Utilice una llave de tubo hexagonal de 4 mm para retirar los 2 pernos hexagonales y la valvula de expansion del enfriador. |
|
(b) Extraiga las 2 juntas toricas del subconjunto del evaporador del enfriador No. 1.
18. EXTRAIGA EL SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR NO. 1

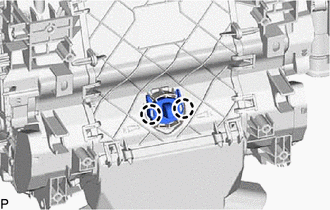

(a) Extraiga los 2 tornillos.

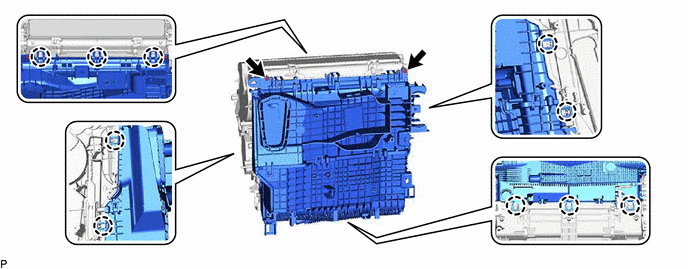

(b) Desenganche las 10 garras para extraer la caja superior de la calefaccion con el subconjunto del evaporador del enfriador No. 1 de la caja inferior de la calefaccion.
(c) Desenganche la abrazadera. |
|

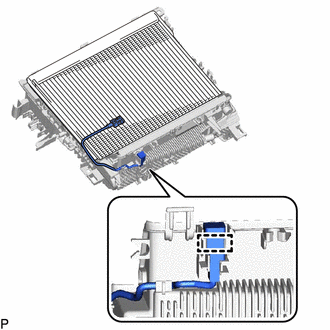

(d) Extraiga de la caja de la calefaccion superior el subconjunto del evaporador del enfriador No. 1 junto con el termistor del enfriador No. 1.
AVISO:
Cuando haya extraido el subconjunto del evaporador del enfriador No. 1, asegurese de instalar uno nuevo. El subconjunto del evaporador del enfriador No. 1 no puede volver a usarse.
19. EXTRAIGA EL TERMISTOR DEL ENFRIADOR NO. 1
Haga clic aqui
