Toyota Camry Manual de reparaciones XV70 (2017-2023): Montaje

MONTAJE

PROCEDIMIENTO

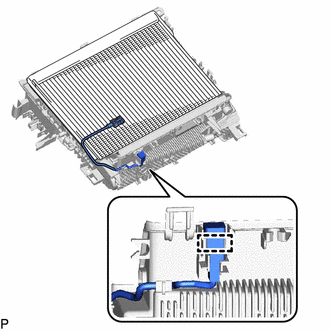

1. INSTALE EL TERMISTOR DEL ENFRIADOR NO. 1

Haga clic aqui

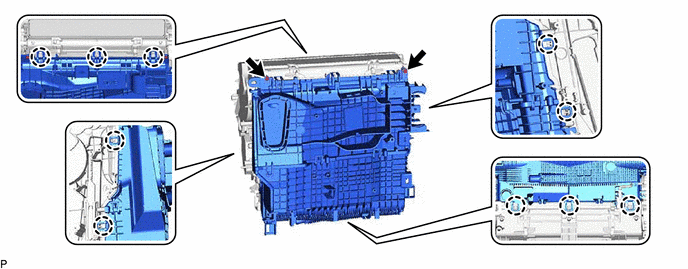

2. INSTALE EL SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR NO. 1

(a) Instale el subconjunto del evaporador del enfriador No. 1 junto con el termistor del enfriador No. 1 en la caja de la calefaccion superior. AVISO: Cuando haya extraido el subconjunto del evaporador del enfriador No. 1, asegurese de instalar uno nuevo. El subconjunto del evaporador del enfriador No. 1 no puede volver a usarse.

(b) Enganche la abrazadera.

(c) Enganche las 10 garras para instalar la caja superior de la calefaccion con el subconjunto No. 1 del evaporador del enfriador en la caja inferior de la calefaccion.

(d) Instale los 2 tornillos.

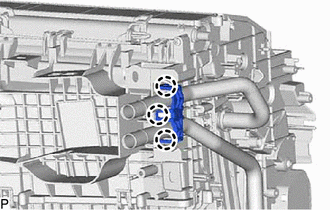

3. INSTALE LA VALVULA DE EXPANSION DEL ENFRIADOR

(a) Aplique abundante aceite para compresor en las 2 juntas toricas nuevas y en la superficie de fijacion del subconjunto del evaporador del enfriador No. 1.

Aceite de compresor:

ND-OIL 12 o equivalente

(b) Coloque las 2 juntas toricas en el subconjunto del evaporador del enfriador No. 1.

AVISO:

Mantenga las juntas toricas y las superficies de ajuste de las juntas toricas libres de particulas extranas.

(c) Utilice una llave de tubo hexagonal de 4 mm para instalar la valvula de expansion del enfriador con los 2 pernos hexagonales. Torque: 3.5 N·m {36 kgf·cm, 31 in·lbf}

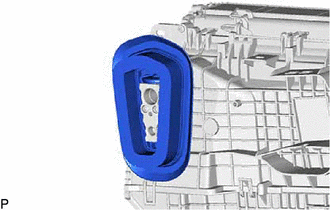

4. INSTALE EL SUBCONJUNTO DEL OJAL

(a) Instale el subconjunto del ojal.

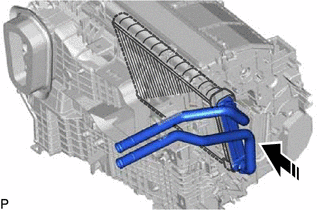

5. INSTALE EL SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCION

Instalar en esta direccion

(a) Instale el subconjunto de la unidad del radiador de la calefaccion tal como se muestra en la ilustracion.

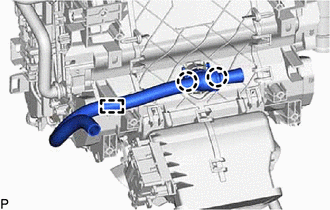

6. INSTALE LA ABRAZADERA DE LA CALEFACCION

(a) Enganche las 3 garras para instalar la abrazadera de la calefaccion.

7. COLOQUE EL OJAL DEL TUBO DE LA CALEFACCION

(a) Coloque el ojal del tubo de la calefaccion como se muestra en la ilustracion. AVISO: Coloque el ojal de la tuberia de la calefaccion con la flecha orientada hacia arriba.

*a Punto de referencia

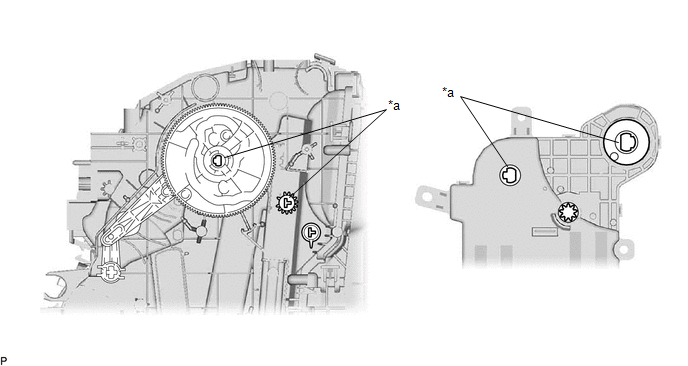

8. INSTALE EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO N° 2 (para tipo doble)

(a) Tomando un punto de referencia, instale el subconjunto del servorregulador del radiador del aire acondicionado No. 2 con los 2 tornillos.

*a Punto de referencia

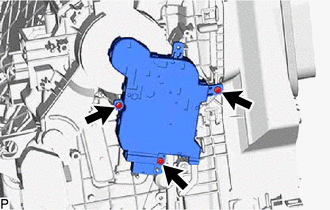

9. INSTALE EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1

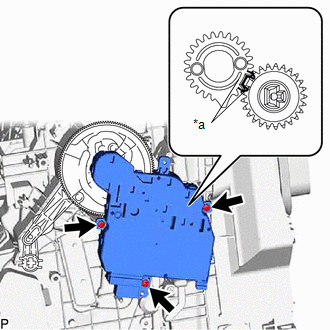

(a) Para tipo unico:

(1) Alinee cada engranaje del conjunto del radiador del aire acondicionado tal como se indica en la ilustracion y, a continuacion, verifique que los engranajes del subconjunto del servorregulador del radiador del aire acondicionado No. 1 quedan alineados como se indica en la ilustracion.

(2) Instale el subconjunto del servorregulador del radiador del aire acondicionado No. 1 con los 3 tornillos.

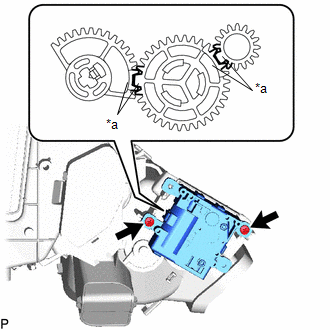

(b) Para tipo doble:

(1) Alinee cada engranaje del conjunto del radiador del aire acondicionado tal como se indica en la ilustracion y, a continuacion, verifique que los engranajes del subconjunto del servorregulador del radiador del aire acondicionado No. 1 quedan alineados como se indica en la ilustracion.

(2) Tomando los puntos de referencia, instale el subconjunto del servorregulador del radiador del aire acondicionado No. 1 con los 3 tornillos.

*a Punto de referencia

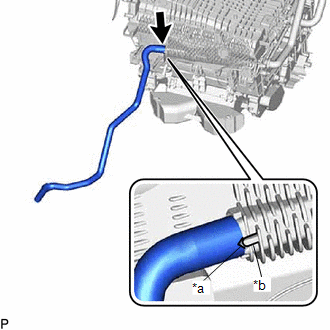

10. INSTALE LA MANGUERA DE DRENAJE DEL ENFRIADOR

(a) Alinee la muesca de la manguera y la nervadura tal como se muestra en la ilustracion e instale la manguera de drenaje del enfriador.

*a Muesca de la manguera *b Nervadura

11. INSTALE LA CUBIERTA DE LA CALEFACCION

Instalar en esta direccion

(a) Instale la cubierta de la calefaccion como se muestra en la ilustracion.

(b) Coloque el tornillo.

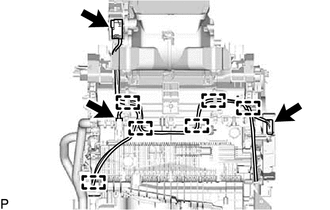

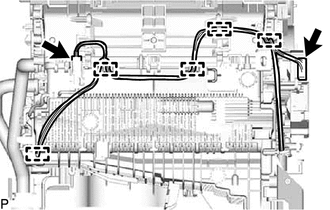

12. INSTALE EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

(a) Para tipo unico:

(1) Enganche todas las abrazaderas.

(2) Conecte todos los conectores para instalar el conjunto del mazo de cables del aire acondicionado.

(b) Para tipo doble:

(1) Enganche todas las abrazaderas.

(2) Conecte todos los conectores para instalar el conjunto del mazo de cables del aire acondicionado.

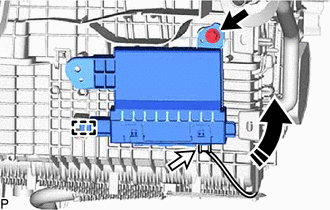

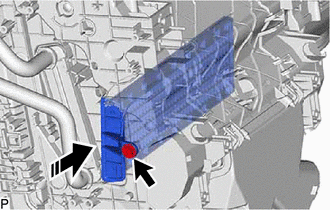

13. INSTALE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO

(a) Enganche la guia para instalar temporalmente el conjunto del amplificador del aire acondicionado tal como se indica en la ilustracion.

Instalar en esta direccion

(b) Instale el conjunto del amplificador del aire acondicionado con el tornillo.

(c) Conecte el conector.

14. INSTALE EL CONJUNTO DEL SOPLADOR

Haga clic aqui

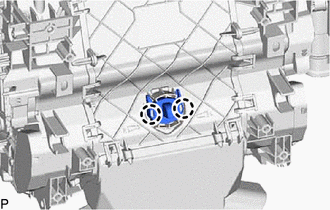

15. INSTALE EL OJAL (para sistema de aire acondicionado manual)

(a) Enganche las 2 garras para instalar el ojal.

16. COLOQUE EL ASPIRADOR (para sistema de aire acondicionado automatico)

(a) Enganche las 2 garras y la guia para instalar el aspirador.

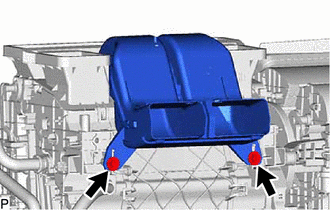

17. INSTALE EL CONDUCTO DE AIRE NO. 2

(a) Enganche las 3 garras.

(b) Instale un nuevo conducto de aire No. 2 con el tornillo.

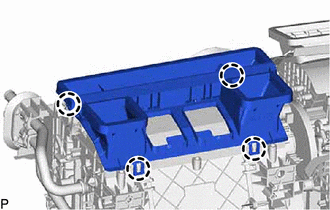

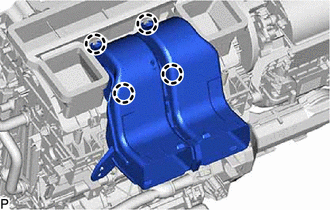

18. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE AIRE NO. 2

(a) Enganche las 4 garras e instale el subconjunto del conducto de aire No. 2.

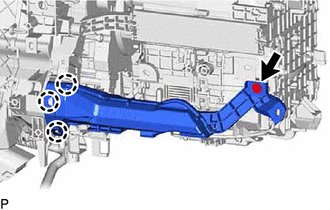

19. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE AIRE NO. 3

(a) Enganche las 4 garras.

(b) Instale el subconjunto del conducto de aire No. 3 con los 2 tornillos.
