DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE

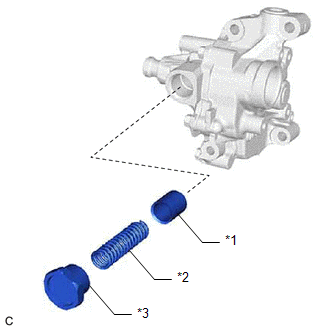

| (a) Utilice una llave de cubo de 27 mm para extraer el tapón de la válvula de descarga de la bomba de aceite del subconjunto de la tapa de la bomba de aceite. |
|
(b) Extraiga el muelle de la válvula de descarga de la bomba de aceite y la válvula de descarga de la bomba de aceite del subconjunto de la tapa de la bomba de aceite.
2. EXTRAIGA EL SUBCONJUNTO DE LA TAPA DE LA BOMBA DE ACEITE

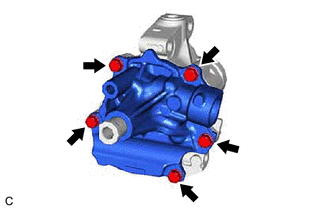

| (a) Extraiga los 5 pernos y el subconjunto de la tapa de la bomba de aceite del cuerpo de la bomba de aceite. |
|
3. EXTRAIGA EL ROTOR IMPULSADO DE LA BOMBA DE ACEITE

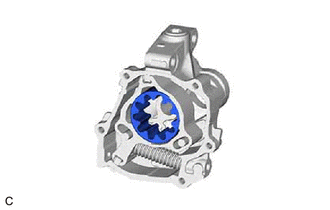

| (a) Extraiga el rotor impulsado de la bomba de aceite del anillo del regulador de la bomba de aceite. |
|
4. EXTRAIGA EL ANILLO DEL REGULADOR DE LA BOMBA DE ACEITE

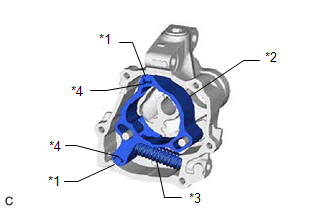

| (a) Extraiga el anillo del regulador de la bomba de aceite, las 2 paletas del regulador de la bomba de aceite, los 2 muelles de paletas y el muelle de la válvula de descarga de la bomba de aceite del cuerpo de la bomba de aceite. |
|
