INSPECCIÓN
PROCEDIMIENTO

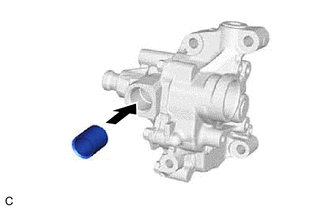

1. REVISE LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE
| (a) Engrase la válvula de descarga de la bomba de aceite con aceite de motor y, a continuación, compruebe si encaja sin dificultad en su alojamiento. OBSERVACIÓN: Si la válvula de descarga de la bomba de aceite no cae suavemente, sustituya el conjunto de la bomba de aceite. |
|
2. REVISE EL ROTOR DE LA BOMBA DE ACEITE

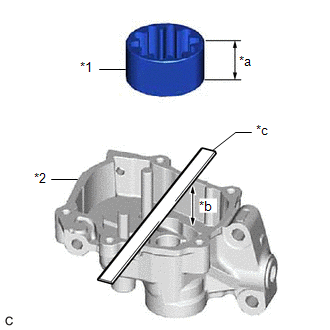

(a) Compruebe el espacio libre lateral (lado del rotor impulsado de la bomba de aceite).
| (1) Utilice un calibre de nonio para medir la anchura del rotor impulsado de la bomba de aceite. OBSERVACIÓN: Realice la medición en 3 puntos aleatorios. |
|
(2) Con un calibre de nonio y una regla de precisión, mida la profundidad del cuerpo de la bomba de aceite.
AVISO:
No olvide restar el grosor de la regla de precisión.
OBSERVACIÓN:
Realice la medición en 3 puntos aleatorios.
(3) Reste la medida de la anchura del rotor impulsado de la bomba de aceite de la medida de profundidad del cuerpo de la bomba de aceite.
Espacio libre lateral estándar:
De 0.025 a 0.070 mm (de 0.000984 a 0.00276 pulg.)
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto de la bomba de aceite.

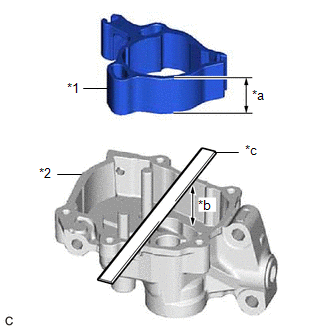

(b) Compruebe el espacio libre lateral (lado del anillo del regulador de la bomba de aceite).
| (1) Utilice un calibre de nonio para medir la anchura del anillo del regulador de la bomba de aceite. OBSERVACIÓN: Realice la medición en 3 puntos aleatorios. |
|
(2) Con un calibre de nonio y una regla de precisión, mida la profundidad del cuerpo de la bomba de aceite.
AVISO:
No olvide restar el grosor de la regla de precisión.
OBSERVACIÓN:
Realice la medición en 3 puntos aleatorios.
(3) Reste la medida de la anchura del anillo del regulador de la bomba de aceite de la medida de profundidad del cuerpo de la bomba de aceite.
Espacio libre lateral estándar:
De 0.025 a 0.075 mm (de 0.000984 a 0.00295 pulg.)
OBSERVACIÓN:
Si el resultado no es el especificado, reemplace el conjunto de la bomba de aceite.
