Toyota Camry Manual de reparaciones XV70 (2017-2023): Diagrama Del Sistema

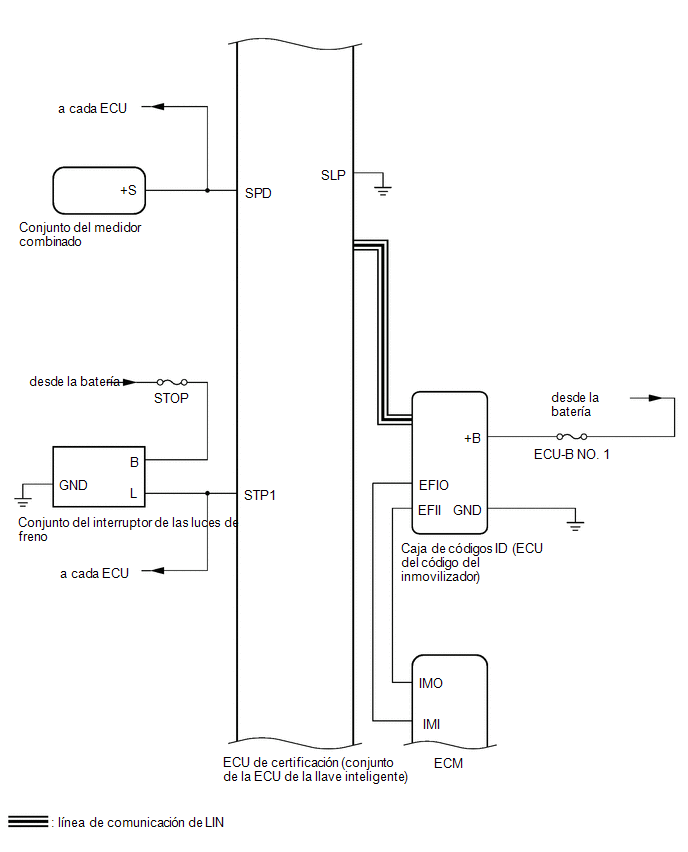

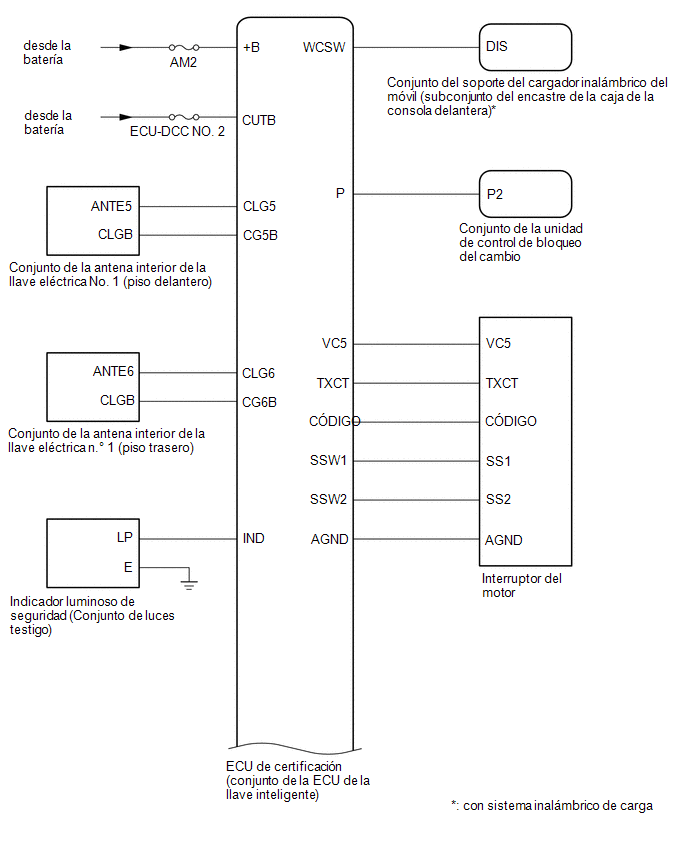

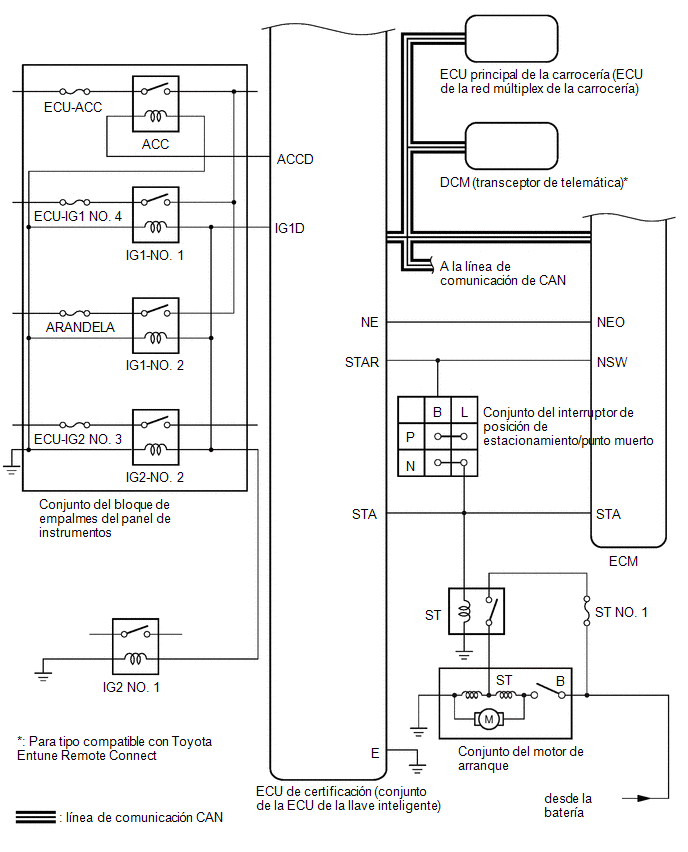

DIAGRAMA DEL SISTEMA

SISTEMA DE LLAVE INTELIGENTE (para función de entrada)

Haga clic aquí
