UBICACIÓN DE LAS PIEZAS
ILUSTRACIÓN

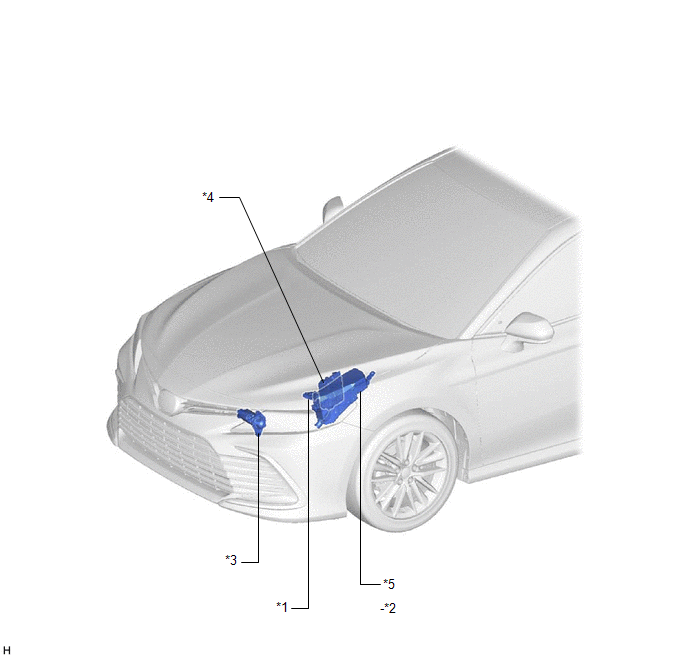

*1 | CONJUNTO DEL INTERRUPTOR DE POSICIÓN DE ESTACIONAMIENTO/PUNTO MUERTO |
*2 | RELÉ ST |
*3 | CONJUNTO DEL MOTOR DE ARRANQUE |
*4 | ECM |
*5 | CONJUNTO DEL BLOQUE DE EMPALMES Y BLOQUE DE RELÉS DEL COMPARTIMENTO DEL MOTOR - RELÉ IG2 NO. 1 - FUSIBLE ST NO. 1 |
- | - |
ILUSTRACIÓN

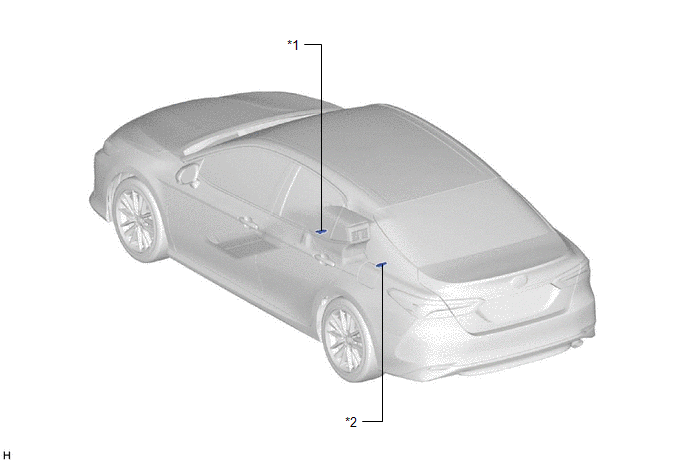

*1 | CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA NO. 1 (PISO DELANTERO) |
*2 | CONJUNTO DE LA ANTENA INTERIOR DE LA LLAVE ELÉCTRICA N.° 1 (PISO TRASERO) |
ILUSTRACIÓN
*A | para tipo compatible con Toyota Entune Remote Connect |
*B | Con sistema inalámbrico de carga |

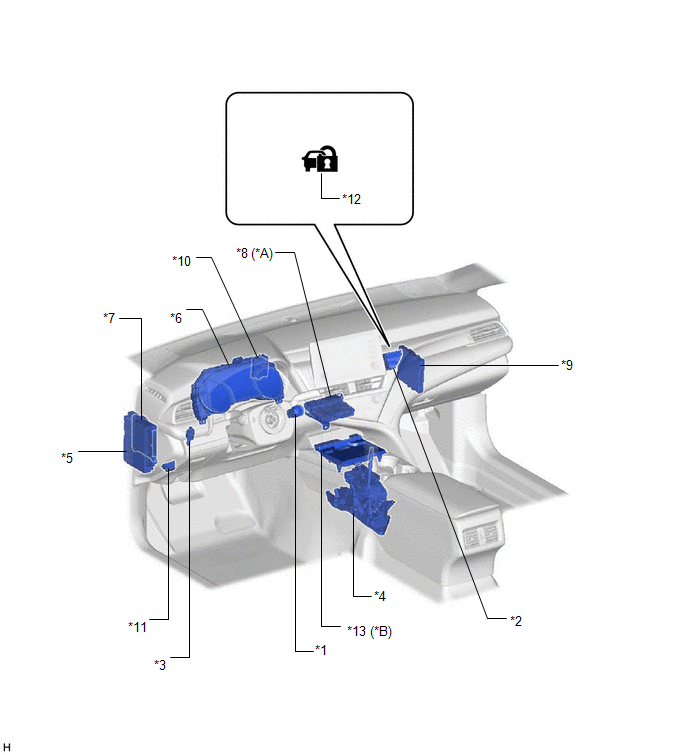

*1 | INTERRUPTOR DEL MOTOR |
*2 | CONJUNTO DE LAS LUCES TESTIGO |
*3 | CONJUNTO DEL INTERRUPTOR DE LAS LUCES DE FRENO |
*4 | CONJUNTO DE LA UNIDAD DE CONTROL DEL DISPOSITIVO DE BLOQUEO DEL CAMBIO |
*5 | CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS - RELÉ ACC - RELÉ IG1-NO. 1 - RELÉ IG1-NO. 2 - RELÉ IG2-NO. 2 - FUSIBLE AM2 - FUSIBLE ECU-DCC n.° 2 - FUSIBLE STOP - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 NO. 4 - FUSIBLE DEL LAVAPARABRISAS - FUSIBLE ECU-IG2 NO. 3 - FUSIBLE ECU-B No. 3 |
*6 | CONJUNTO DEL Juego de instrumentos |
*7 | ECU DE LA CARROCERÍA PRINCIPAL (ECU DE LA RED MÚLTIPLEX DE LA CARROCERÍA) |
*8 | DCM (TRANSCEPTOR TELEMÁTICO) |
*9 | ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) |
*10 | CAJA DE CÓDIGOS ID (ECU DEL CÓDIGO DEL INMOVILIZADOR) |
*11 | DLC3 |
*12 | INDICADOR LUMINOSO DE SEGURIDAD |
*13 | CONJUNTO DE SOPORTE DEL CARGADOR INALÁMBRICO DEL MÓVIL (SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA) |
- | - |
