DESCRIPCION
Este es el circuito de la fuente de alimentacion del conjunto del medidor combinado. Este circuito proporciona dos tipos de fuentes de alimentacion; una es una fuente de alimentacion constante, y la otra es una fuente de alimentacion de IG.

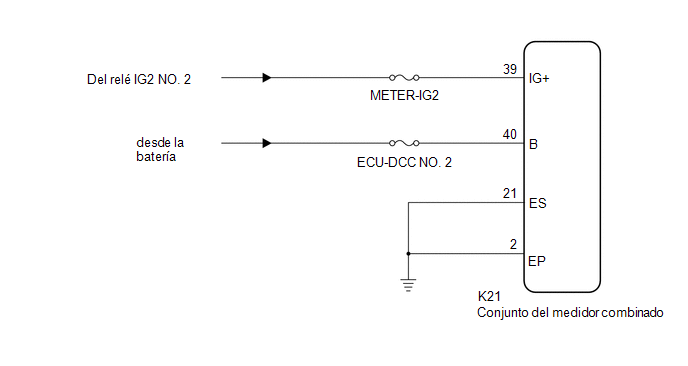

DIAGRAMA DE CONEXIONES
PRECAUCION / AVISO / OBSERVACION
AVISO:
PROCEDIMIENTO
1. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CIRCUITO DE LA FUENTE DE ALIMENTACION) |
(a) Desconecte el conector K21 del conjunto medidor combinado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
K21-21 (ES) - Masa de la carroceria |
Siempre | Por debajo de 1 ? |
K21-2 (EP) - Masa de la carroceria |
Siempre | Inferior a 1 ? |
(c) Mida la tension segun los valores de la siguiente tabla.
Tension estandar:
Conexion del tester | Condicion | Condicion especificada |
---|---|---|
K21-39 (IG+) - Masa de la carroceria |
Interruptor de encendido en la posicion OFF |
Inferior a 1 V |
Interruptor de encendido en la posicion ON |
De 11 a 14 V | |
K21-40 (B) - Masa de la carroceria |
Interruptor de encendido en la posicion OFF |
11 a 14 V |
OK | ![]() | SUSTITUYA EL CONJUNTO DEL MEDIDOR COMBINADO Haga clic aqui |
NG | ![]() | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
