INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL BOTÓN DEL CLAXON
(a) Compruebe si el interruptor de encendido está en la posición OFF.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(c) Cuando utilice un nuevo subconjunto del cable espiral:
(1) Enganche la abrazadera del mazo de cables y desconecte el conector del airbag como se muestra en la ilustración.

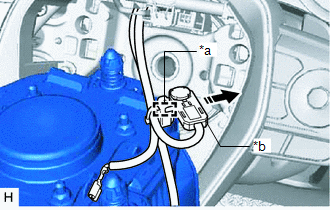

*a | Abrazadera del mazo de cables |
*b | Conector del airbag |
Extraer en esta dirección |
OBSERVACIÓN:
Asegúrese de enganchar la abrazadera del mazo de cables hasta que se bloquee.
(d) Si vuelve a utilizar el subconjunto del cable espiral o el subconjunto del cable espiral con sensor:
*a | Conector del airbag |
*b | Conector del claxon |
*c | Botón de bloqueo del conector del airbag |
*d | Abrazadera del mazo de cables |
Empuje en esta dirección |
(1) Enganche la abrazadera del mazo de cables.
(e) Conecte los 2 conectores del airbag al conjunto del botón del claxon.
AVISO:
(f) Presione los 2 botones de bloqueo del conector del airbag para instalar los 2 conectores del airbag.
(g) Conecte el conector del claxon al conjunto del botón del claxon.

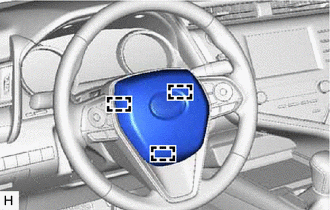

(h) Pulse el conjunto del botón del claxon para enganchar con cuidado los 3 pasadores e instale el conjunto del botón del claxon. AVISO:
| |
2. INSTALE LA CUBIERTA DEL VOLANTE N.º 2 INFERIOR (con cubierta)
(a) Enganche todas las garras e instale las 3 cubiertas inferiores No. 2 del volante.

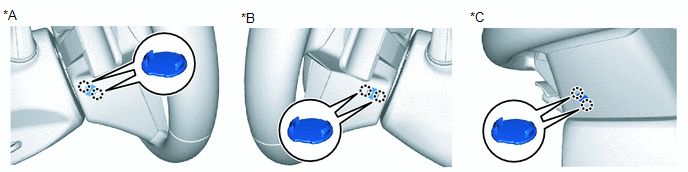

*A | Para el lado izquierdo |
*B | Para el lado derecho |
*C | para el lado inferior |
- | - |
3. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
AVISO:
Cuando desconecte el cable, deberá iniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
4. INSPECCIONE EL CONJUNTO DEL BOTÓN DEL CLAXON
(a) Verifique que el claxon suene.
Si el claxon no suena, inspeccione el sistema del claxon.
Haga clic aquí
5. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
6. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aquí.
