EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCIÓN
Haga clic aquí.
.gif)
2. LIBERE EL FRENO DE ESTACIONAMIENTO
(a) Coloque la palanca de cambios en P.
(b) Active el interruptor del motor (IG).
(c) Accione el conjunto del interruptor del freno de estacionamiento eléctrico para liberar el freno de estacionamiento.
OBSERVACIÓN:
Si el freno de estacionamiento no se suelta:
Haga clic aquí
(d) Desactive el interruptor del motor.
3. SAQUE LA RUEDA TRASERA
Haga clic aquí.
4. DESCONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2

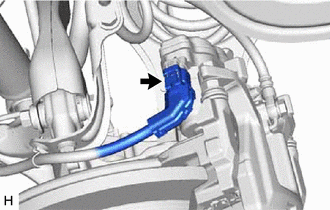

| (a) Desconecte el conector del conjunto de cables del freno de estacionamiento No. 2 del conjunto del actuador del freno de estacionamiento. AVISO:
|
|
5. EXTRAIGA EL CONJUNTO DEL ACTUADOR DEL FRENO DE ESTACIONAMIENTO

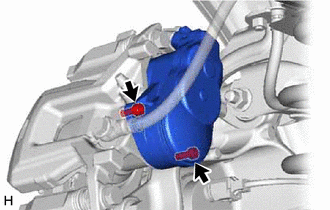

| (a) Utilice una llave hexagonal de cubo de 5 mm parar extraer los 2 pernos y el conjunto del actuador del freno de estacionamiento del conjunto del cilindro del freno de disco trasero. AVISO:
|
|
(b) Extraiga la junta tórica del conjunto del cilindro del freno de disco trasero.
